高精度机械传动摇臂结构三维设计

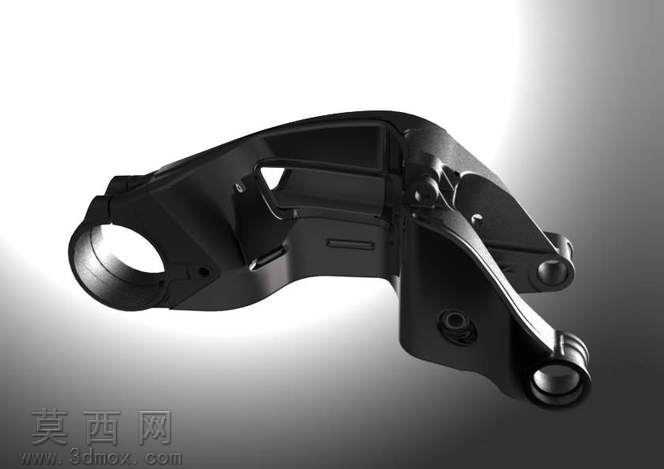

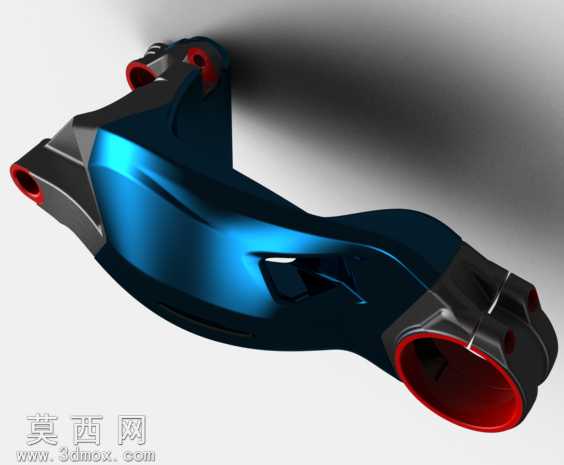

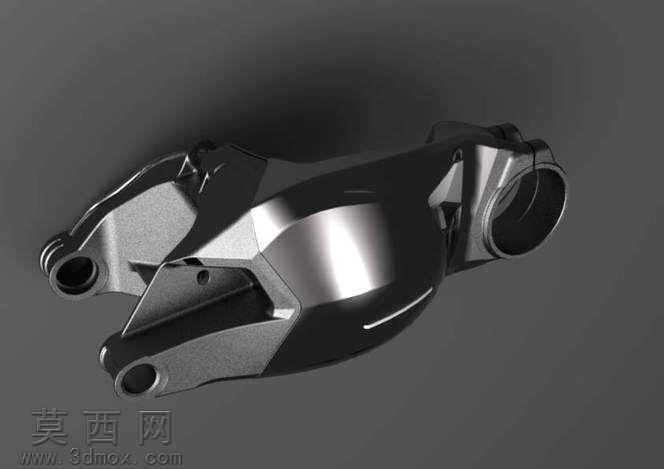

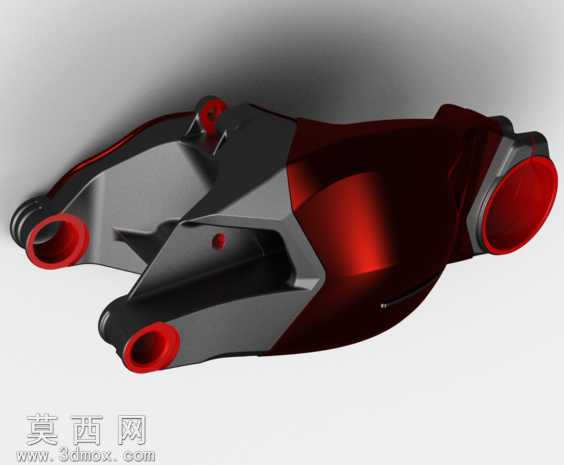

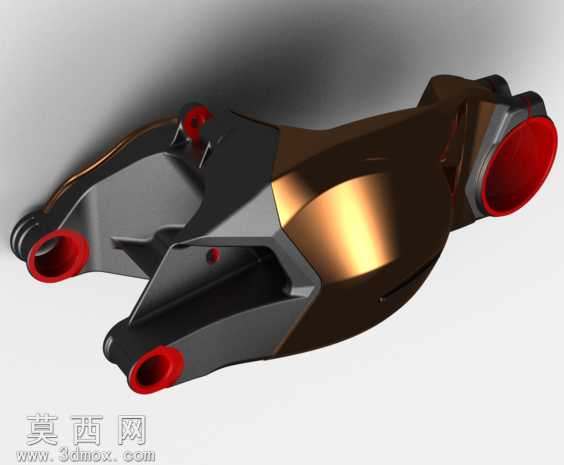

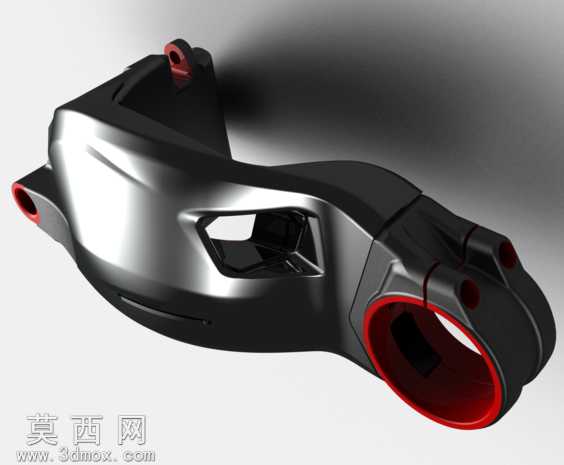

本作品为机械传动系统中的摇臂构件三维设计，建模阶段依托参数化三维设计软件完成全尺寸构建，首先依据机械传动工况下的受力需求确定整体轮廓，以多段变曲率曲面衔接主体臂身，在保证结构强度的前提下优化臂身截面形态，去除非受力区域的冗余材料，实现轻量化与结构刚性的平衡。建模过程中对各连接点位做了精细化处理：左端大尺寸铰接孔做了同轴度公差约束，孔壁预留了衬套安装的配合余量，孔端边缘设计有倒角结构避免装配应力集中；中部的铰接转轴位采用同轴双凸台定位结构，凸台端面做了平面度约束，保证铰接转动时的配合精度；末端的连接球头座采用一体化成型设计，球窝曲面做了连续曲率校验，保证与配合球头的接触面积均匀，避免传动过程中出现应力集中点。材质渲染阶段采用哑光黑色金属材质表现构件主体，通过调整材质的粗糙度、金属度参数还原高强度合金钢的表面质感，在铰接孔内壁、转轴配合面等机加工区域赋予略高的反光度，区分粗加工与精加工表面的视觉差异；渲染时采用侧上方主光源搭配底部补光的布光方案，突出臂身的曲面转折与结构层次，将各连接部位的装配间隙、结构棱线清晰呈现，完整展现构件的形态特征。设计过程中充分考虑摇臂在传动场景中的受力特性，对臂身的弯折过渡区域做了圆弧过渡处理，避免直角结构带来的应力断裂风险，各连接点位的位置尺寸经过运动仿真校验，保证摇臂在设定摆动行程内无运动干涉，铰接转动顺畅无卡滞，整体结构完全适配往复摆动的传动工况，可直接用于机械传动系统的虚拟装配、运动仿真验证以及后续的加工生产参考，构件的所有尺寸参数均符合机械设计通用规范，具备实际工程应用价值。
