辐条式摩托车后轮传动总成结构设计

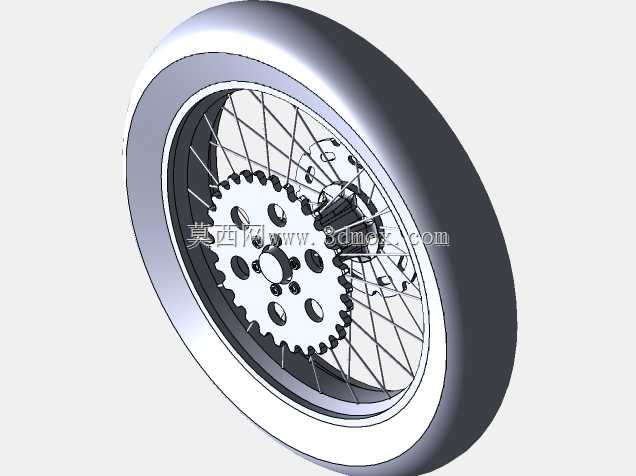

　　这套后轮总成的建模工作，最初是在梳理一款中小排量复古街车行走系统匹配方案时启动的，核心要解决的是辐条轮辋、缓冲轮毂、从动链轮与鼓式制动基座之间的装配干涉问题，同时把后轮在整车上的安装边界、载荷传递路径全部在三维环境里验证清楚，避免后续样机试制阶段出现轮辐蹭链轮、刹车蹄片开合行程不足这类低级问题。

　　从实际使用场景来看，这类辐条结构后轮广泛应用在复古巡航车、越野摩托车以及轻量化电动两轮车上，和整体压铸轮毂相比，辐条的张紧可调特性能够在非铺装路面行驶时吸收部分路面冲击，轮辋受到轻微撞击变形后还可以通过调整辐条螺母重新校正圆度，维护成本更低，尤其适合经常行驶在乡镇非铺装路、林道穿越路线的车型。后轮作为整车动力输出的最终承载部件，要同时承担三个方向的载荷：一是整车整备质量加上骑手、载物的垂直向下载荷，通过后平叉的后轮轴传递到轮毂中心；二是链条拉动从动链轮产生的旋转驱动力矩，从链轮经过缓冲橡胶块传递到轮毂本体，再带动轮辋和轮胎转动；三是制动时制动蹄片挤压刹车鼓产生的制动力矩，反向阻止轮毂旋转，同时承受转弯过程中地面给轮胎的侧向冲击力。

　　建模过程中首先确定的是安装边界尺寸：后轮轴的配合直径按照常用的后平叉安装孔规格设定，轴两端的锁紧螺母定位面间距和对应车型后平叉的开档尺寸完全匹配，保证轮轴装入后两侧没有窜动间隙。轮辋的直径和轮胎选型直接相关，这套结构匹配的是常规摩托车真空胎配辐条轮辋的组合，轮辋的胎圈座宽度、轮缘高度都参照轮胎安装的标准尺寸绘制，轮胎装配后胎唇能够完全卡入轮辋的锁止槽内，充气后不会出现脱圈风险。轮辋的中心偏移量也做了精准设定，保证链轮所在的传动平面和发动机输出小链轮的平面共面，链条运行时不会出现偏磨、掉链的情况。

　　辐条的布局采用了交错编织的经典结构，每一根辐条都从轮毂的法兰孔出发，以特定的倾斜角度连接到轮辋的辐条孔位，相邻辐条分别交叉穿过对方的外侧和内侧，这种编织方式可以让轮辋受到的径向冲击分散到多根辐条上，同时在驱动和制动时，不同朝向的辐条分别承担拉力，不会出现单根辐条过载断裂的情况。建模时每根辐条的长度、端部弯头角度都按照实际装配的几何关系计算，辐条两端的螺纹段和轮辋侧的辐条螺母、轮毂侧的挂孔完全对应，实际装配时可以逐个调整张紧力，最终把轮辋的径向跳动和端面跳动控制在摩托车标准允许的范围内。

　　轮毂部分的结构设计重点考虑了动力缓冲和制动集成：轮毂中心加工有和后轮轴配合的轴承安装孔，内置两个深沟球轴承，内圈随轮轴固定、外圈随轮毂转动，既可以承受径向载荷，也能承受行驶时的轴向冲击。轮毂朝向传动侧的法兰面上，通过多颗固定螺栓安装了大尺寸从动链轮，链轮和轮毂法兰之间并不是刚性硬连接，而是在链轮的安装孔内嵌入了块状缓冲橡胶，链条拉动链轮时，橡胶块先产生微量压缩变形，再把扭矩传递给轮毂，这种结构可以缓冲起步、急加速时链条的冲击载荷，避免传动系统金属部件硬碰撞产生异响，也能延长链条和链轮的使用寿命。链轮的齿形按照常规摩托车链条的节距设计，齿部的淬火区域在结构里也做了示意，保证传动时齿面耐磨。

　　轮毂的制动侧集成了鼓式制动器的刹车鼓内腔，刹车鼓的内圆工作面和轮毂同轴度要求很高，制动蹄片组件装入后，蹄片张开时外圆表面能够完全贴合刹车鼓内壁，获得足够的制动力矩。刹车鼓的外部端盖上预留了制动凸轮轴的安装孔和扭矩拉杆的固定点位，制动时产生的反扭矩会通过扭矩拉杆传递到后平叉上，不会让制动盖随车轮一起转动。

　　在三维装配验证阶段，特意做了全行程的运动干涉检查：车轮旋转时，辐条和链轮的背面、辐条和制动端盖之间都预留了足够的安全间隙，即使车辆满载下沉、辐条受载产生微量变形，也不会出现部件摩擦的情况。轮胎的外轮廓尺寸也和整车的后挡泥板、后平叉侧壁做了边界校核，轮胎最大跳动位置和周边部件的间隙满足颠簸行驶的要求，不会出现轮胎蹭车体的问题。整个总成的零件拆分逻辑完全按照实际生产装配顺序设置，从轮轴、轴承、轮毂、辐条、轮辋到链轮、缓冲块、制动组件，每个部件的配合关系都清晰可查，既可以作为两轮车行走系统设计的参考方案，也能直接用于辐条后轮的结构教学、装配工艺演示，帮助结构工程师快速理解摩托车后轮的载荷传递逻辑和装配要点。
