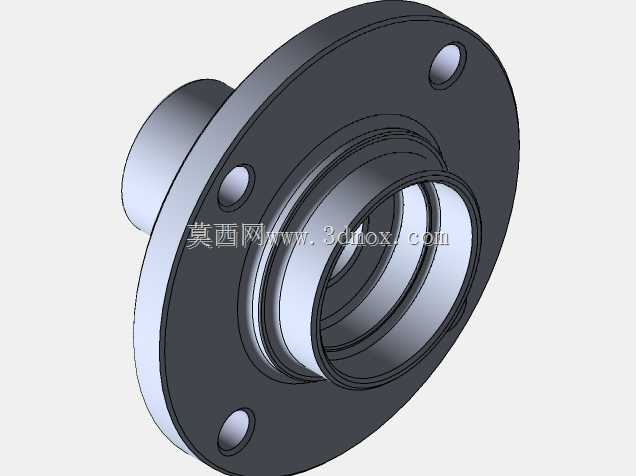

大众高尔夫1989款前轮轮毂结构设计

　　轮端连接部件作为整车行驶系统的核心受力构件，直接决定车轮的定位精度、承载能力与行驶稳定性，这款适配经典紧凑级家用车型的前轮轮毂，在结构设计上充分兼顾了前置前驱车型的载荷传递特性与转向工况的受力需求。从实际装车场景来看，该轮毂位于前桥转向节与车轮轮辋之间，内侧通过轴承配合面与轮毂轴承单元套接，承担来自车身的垂直载荷、加速与制动过程中的纵向力矩，以及转向时的横向侧向力，外侧的法兰安装面直接贴合轮辋中心定位面，通过周向均布的螺栓孔实现与轮辋的刚性连接，保证车轮旋转过程中的同轴度，避免高速行驶时出现轮端抖动。

　　设计过程中首先明确了前置前驱车型前轮的受力边界：不同于非驱动轮仅需承担垂直与侧向载荷，驱动轮的轮毂还要传递半轴输出的驱动扭矩，因此中心轴颈的壁厚经过反复校核，在满足轻量化要求的前提下，保证扭矩传递过程中轴颈不会出现扭转变形，同时轴颈与轴承配合的表面粗糙度、圆柱度公差严格按照乘用车轮端轴承配合标准设定，避免配合过松导致轴承跑圈、过紧导致轴承预紧力过大出现早期烧蚀。法兰盘上的三个安装螺栓孔采用等角度均布设计，孔位的位置度公差控制在0.1mm以内，保证轮辋安装后受力均匀，不会因为孔位偏差导致螺栓承受额外的剪切力；法兰盘与轴颈的过渡位置采用大圆角过渡结构，避免应力集中，在车辆经过颠簸路面承受冲击载荷时，过渡位置不会因为应力突变出现开裂失效。

　　从安装边界来看，轮毂内侧的阶梯孔结构用于适配轮毂轴承的外圈定位，阶梯面的垂直度公差直接影响轴承的安装精度，设计时将该端面的平面度控制在0.05mm以内，保证轴承安装后端面贴合均匀，不会出现偏载；外侧法兰的中心凸台用于与轮辋中心孔配合定位，凸台的外径尺寸与轮辋中心孔采用间隙配合，既方便装配时的对位，又能保证轮辋安装后的中心定位精度，减少车轮的动平衡偏差。轮毂整体采用回转体结构设计，所有加工面均以中心轴线为基准，保证各配合面的同轴度要求，在批量生产时可以采用数控车床一次装夹完成主要回转面的加工，减少装夹误差带来的精度损失。

　　在功能特性上，该轮毂的结构充分考虑了日常使用的可靠性：法兰盘上的螺栓孔采用沉孔设计，螺栓安装后头部不会突出法兰表面，避免与轮辋安装面出现干涉；轴颈内侧的密封槽结构用于安装轮毂油封，防止轴承腔内的润滑脂泄漏，同时阻挡外界的泥水、灰尘进入轴承内部，延长轴承的使用寿命。不同于后期车型的集成式轮毂轴承单元，这款分体式结构的轮毂在维修时可以单独更换轴承或轮毂本体，降低了售后维护的成本，适配老款车型的维修保养需求。设计过程中还对轮毂的受力情况进行了模拟校核，在满载冲击、紧急制动、极限转向等多种极端工况下，轮毂的最大应力均低于材料的屈服强度，安全系数满足乘用车轮端部件的设计要求，同时通过优化法兰盘与轴颈的材料分布，在保证结构强度的前提下尽可能降低部件重量，减少簧下质量，提升车辆的悬挂响应性能。
