手动螺杆式中间水平定心夹持工装结构

　　这款中间水平定心附件组件，是轴类、套类回转体零件加工工序中常用的定位夹持单元，常配套安装在磨床、车床的工作台面，或是专用检测工装的基座上，解决长轴类零件中段支撑定位时的同轴度找正难题。日常车间里加工长度超过600mm的细长轴时，仅靠主轴卡盘和尾座顶尖装夹，工件中段会因自身重力、切削力作用产生挠曲变形，直接影响加工圆度、圆柱度公差，这时候就需要这类定心附件作为中心架的替代或补充结构，在工件中段提供稳定的径向支撑，同时保证支撑中心与机床主轴回转中心重合，避免反复打表找正的辅助工时浪费。

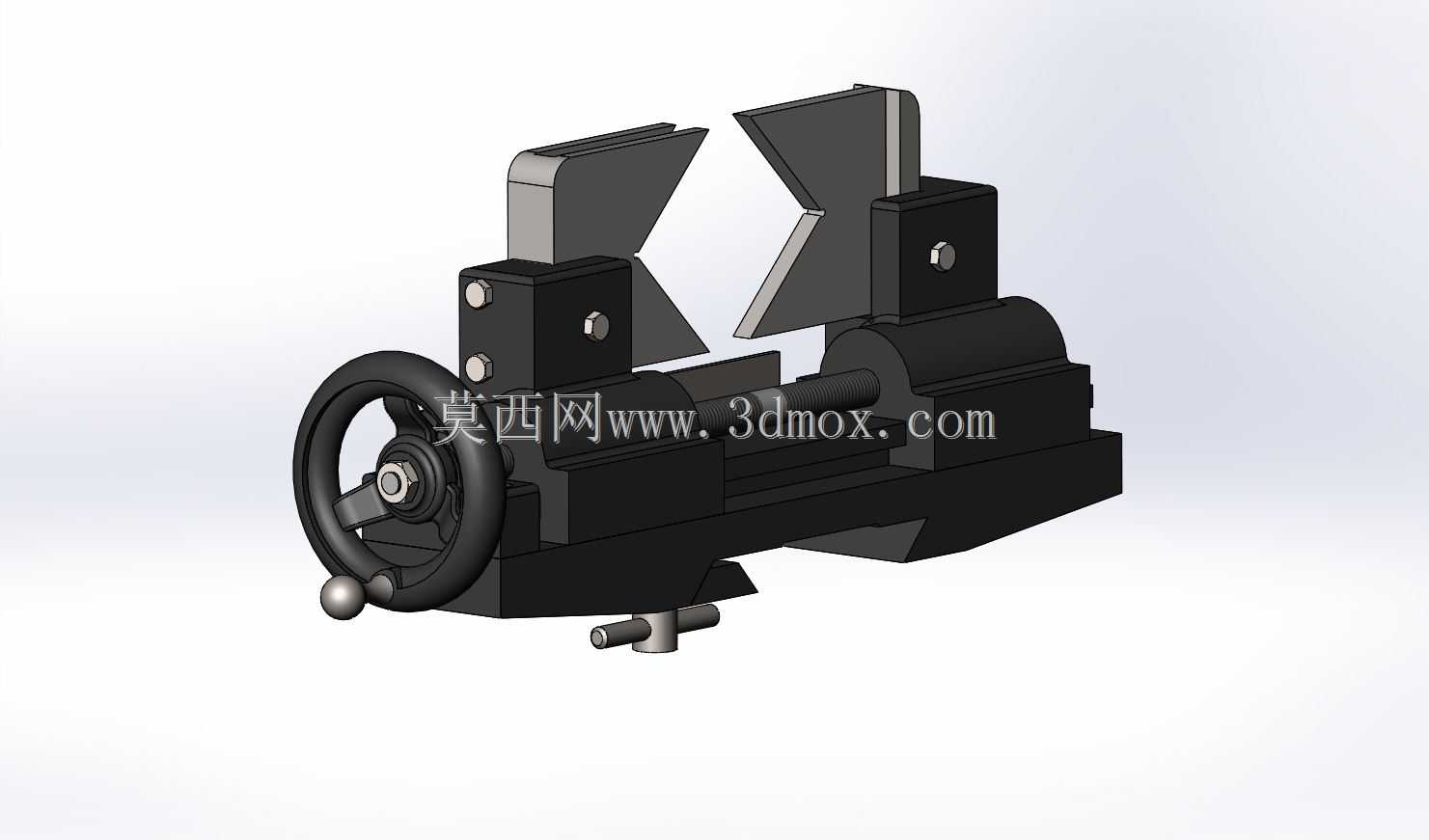

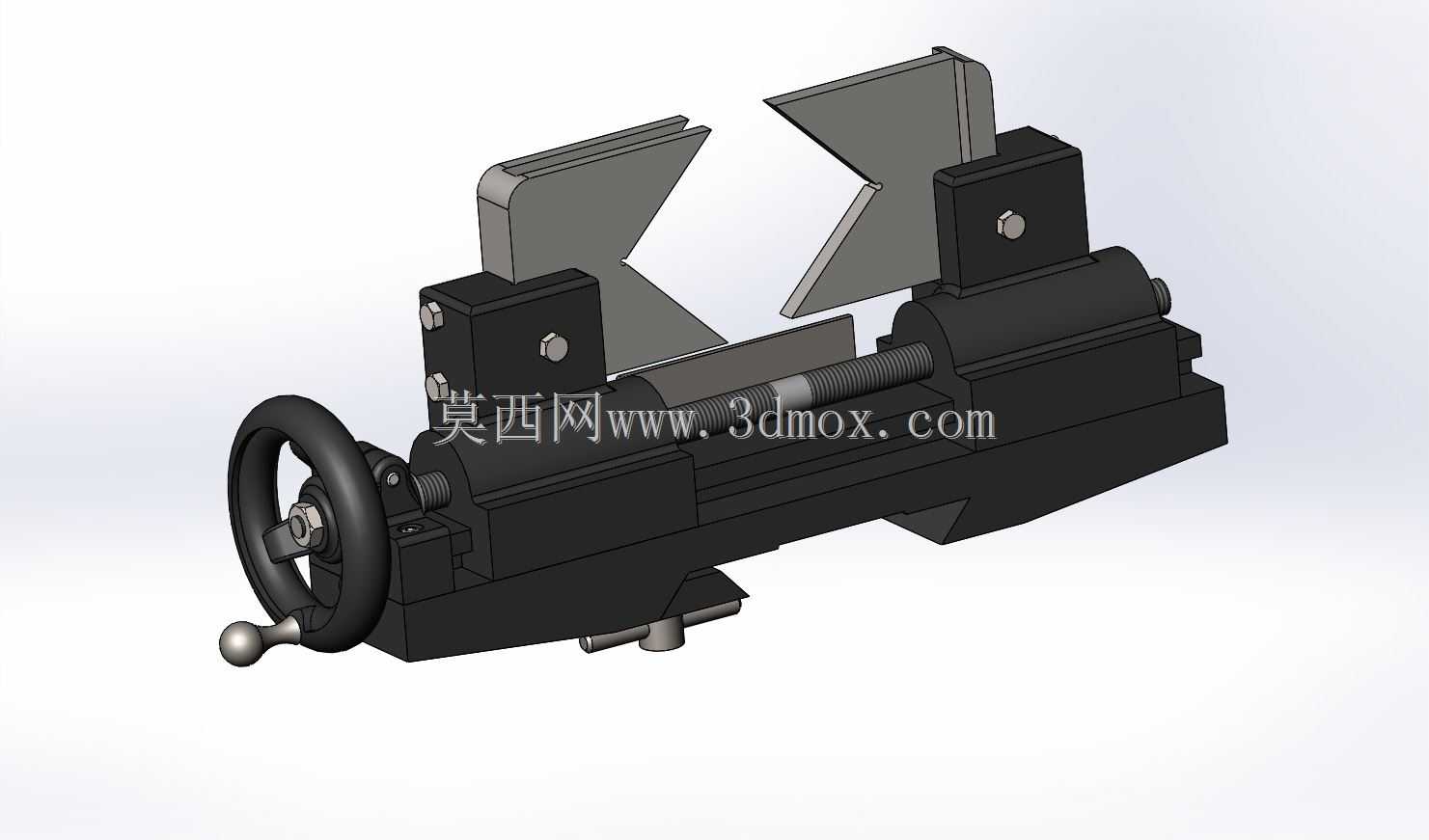

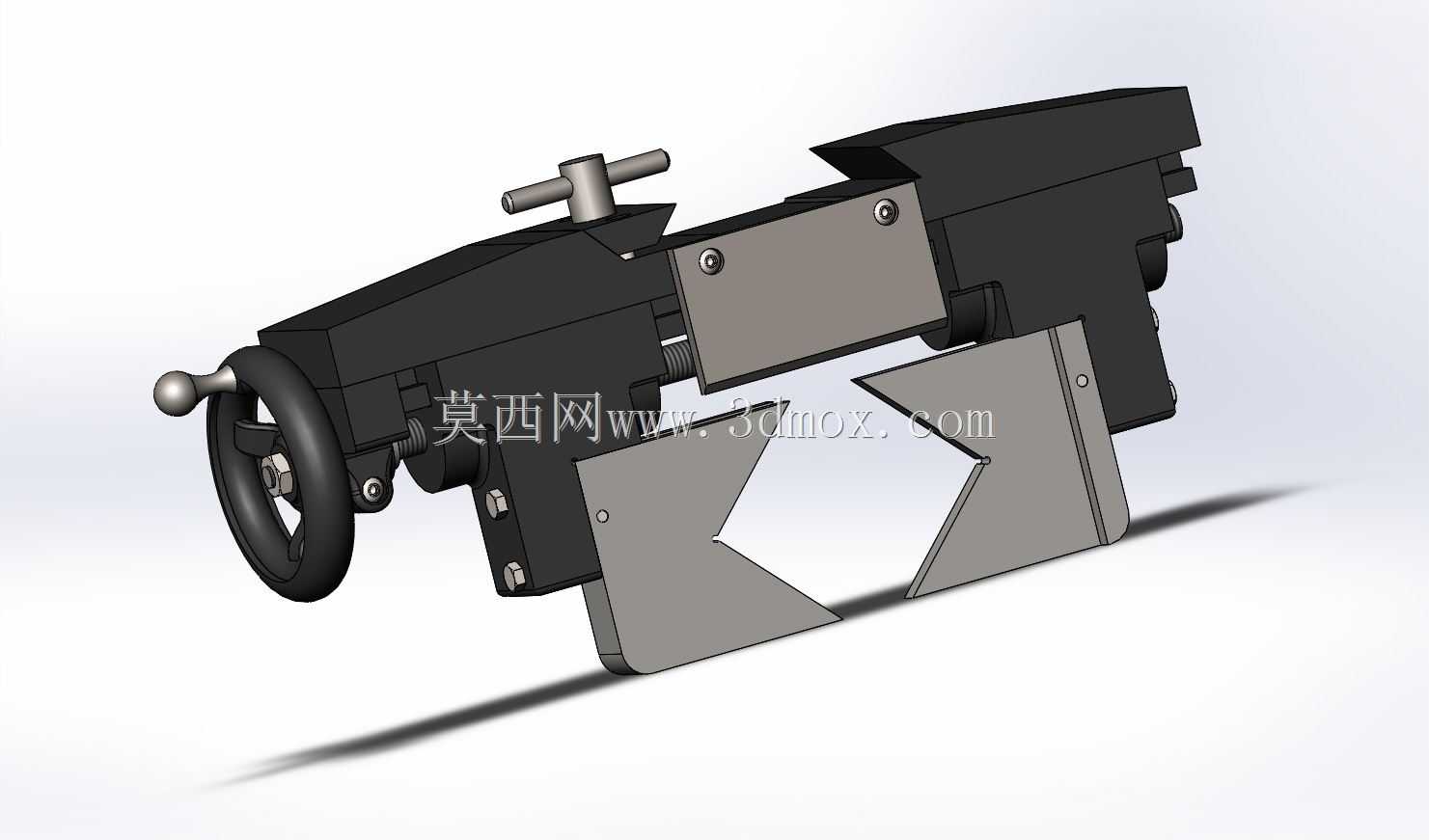

　　从结构功能来看，该组件采用对称V型块作为定位接触件，两个V型块通过正反牙螺杆实现同步对中移动，转动端部的手轮即可驱动螺杆旋转，带动两侧V型块沿底座导轨同步靠近或远离，对放入中间的工件实现自动定心夹紧，定心精度可控制在0.02mm以内，能适配直径范围20mm到120mm的回转类零件。V型块的定位面做了淬硬处理，硬度达到HRC55-60，长期与工件表面接触也不会出现凹陷磨损，保证重复定位精度的稳定性；手轮侧加装了可折叠的摇柄，操作时施力更顺手，夹紧到位后可通过底座侧面的锁紧螺钉固定V型块位置，避免加工过程中受振动影响出现夹持松动。底座部分设计了标准的T型槽安装接口，可直接适配多数普通机床工作台的T型槽尺寸，安装时通过T型螺栓即可快速固定，不需要额外加工转接板；整体安装边界控制在长320mm、宽140mm、高180mm范围内，不会占用过多工作台操作空间，相邻工位安装其他工装时不会产生干涉。

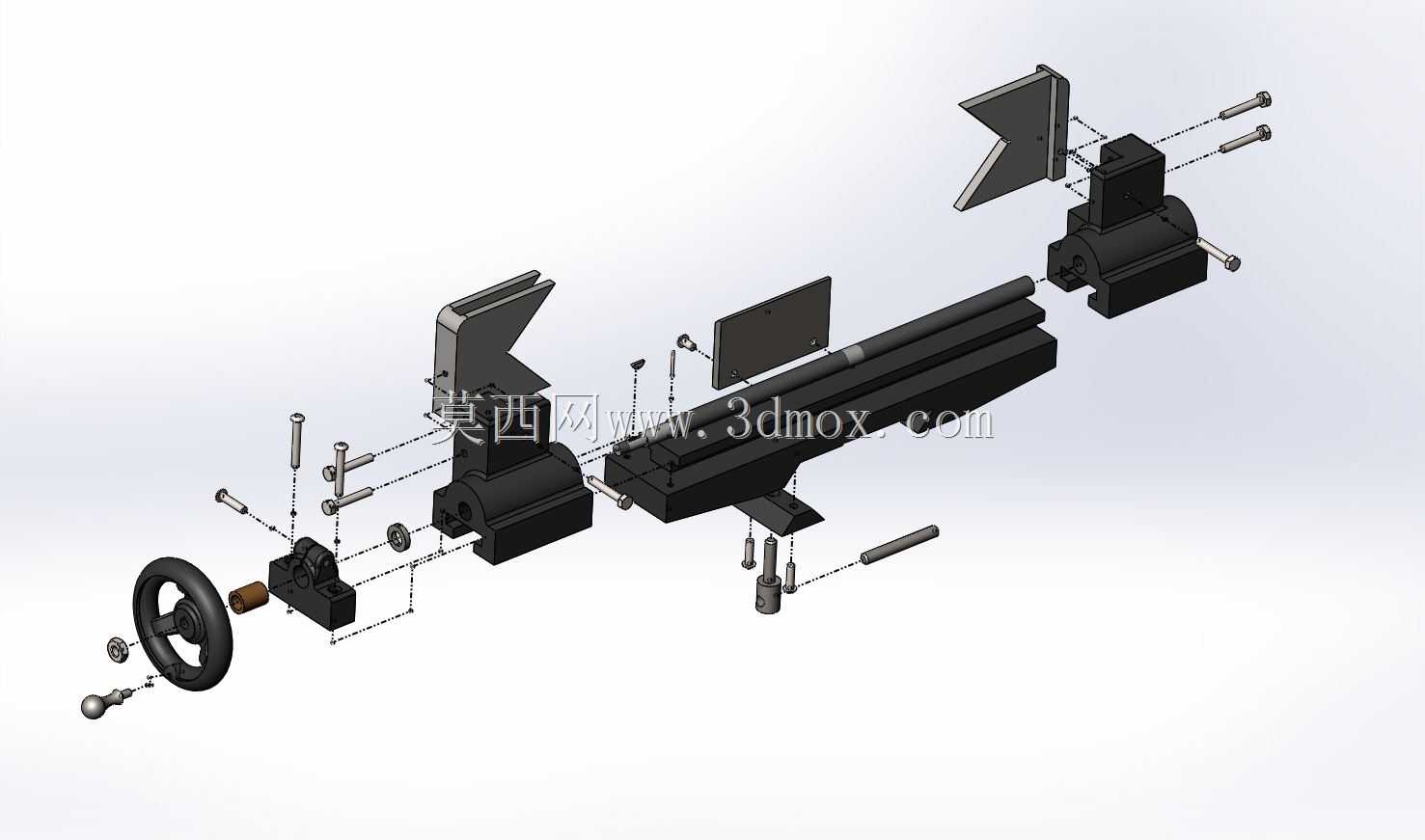

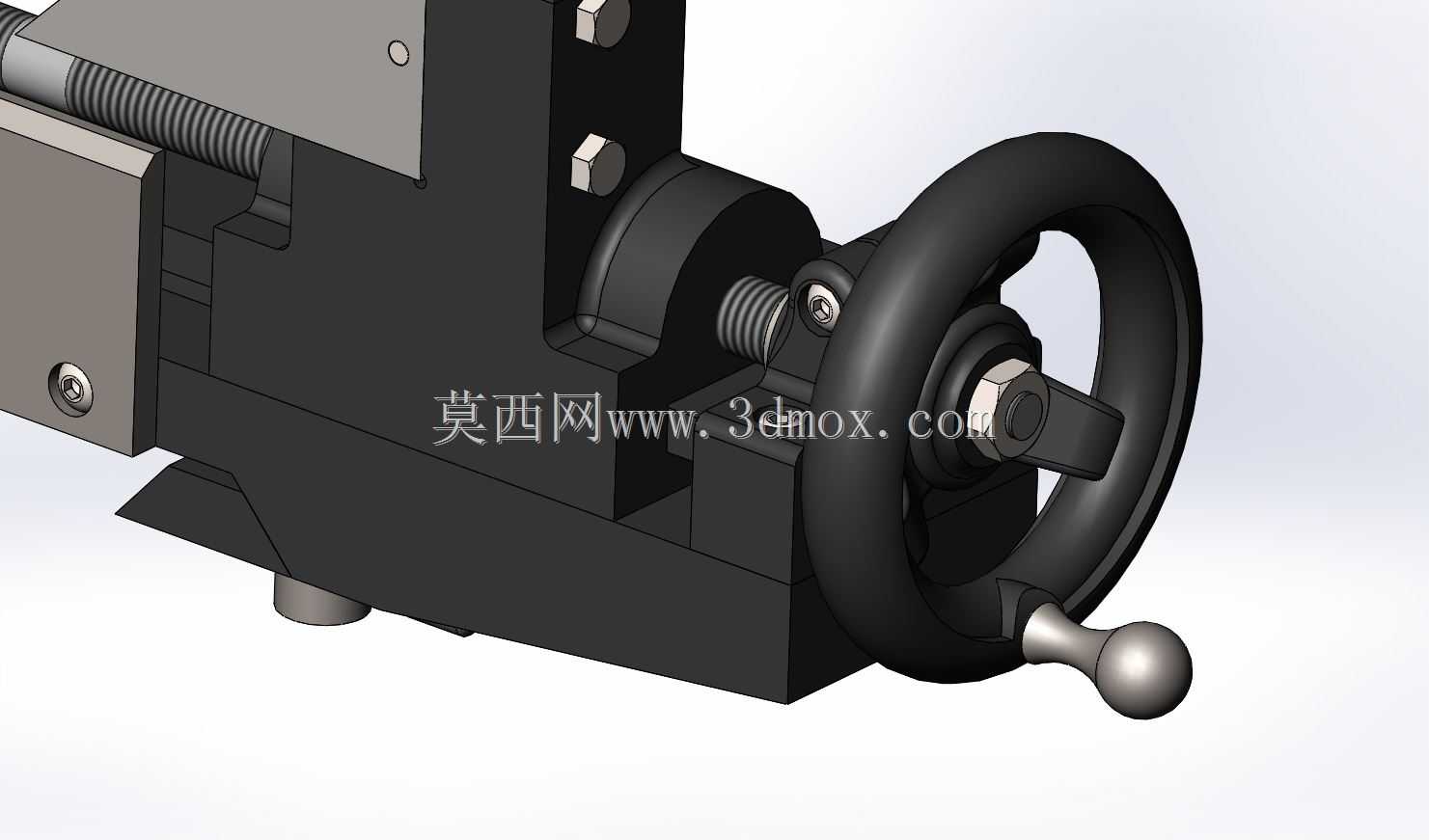

　　设计层面上，这款结构优先考虑了车间操作的实用性，没有采用复杂的气动、液压驱动结构，纯机械螺杆传动的形式故障率极低，日常维护只需要定期给螺杆、导轨接触面加注润滑脂即可，不需要布设气源、油路管线，适合小批量多品种的加工车间灵活转用。V型块与滑动座之间采用可拆卸的螺栓连接，当加工特殊直径、特殊材质的工件时，可以快速更换对应角度、对应接触材质的V型块，比如加工薄壁套筒类零件时，可更换铜质接触面的V型块，避免夹伤工件表面；加工大直径重型轴类零件时，可更换加宽支撑面的V型块，提升接触支撑面积降低单位面积压力。螺杆的导程设计为4mm，手轮每转动一圈，两侧V型块各进给2mm，既保证了足够的夹紧力输出，也能控制进给速度，避免快速进给时碰伤工件已加工表面。手轮与螺杆之间设置了安全过载结构，当夹紧力达到设定阈值时会出现打滑，防止操作时用力过大导致螺杆变形或是V型块压伤工件。

　　实际使用场景中，除了机床加工工序的支撑定位，这款组件也可用于轴类零件的检测工位，将其固定在检测平台上，配合百分表即可检测轴类零件的径向圆跳动、同轴度等形位公差，定心结构不需要反复调整中心，检测效率比普通V型块架提升40%以上。针对部分需要在工件中段做钻孔、铣槽加工的工序，该组件夹紧后可直接作为定位基准，配合对应的钻套、铣削导向结构即可完成加工，不需要重新制作专用夹具，大幅缩短中小批量零件的生产准备周期。结构上所有外露的传动部件都做了圆角处理，没有尖锐突出的棱角，车间操作时不会剐蹭操作人员的工作服或是造成磕碰伤害，底座底部设置了排屑缺口，加工产生的铁屑、切削液可以顺着缺口流出，不会堆积在导轨滑动面内部影响滑动顺畅度，日常清理只需要用压缩空气吹扫即可，维护难度极低。
