辊料输送90度倾斜翻转工装台

　　这套翻转倾斜台的设计初衷，是解决车间长辊类工件、直线气缸装配体在两道工序间转运时，人工抬扶翻转劳动强度大、姿态对位精度差的痛点，在机加工段、部件预装段、仓储上料段都有明确的落地场景：比如机加工完成的长辊工件从水平输送线流出后，需要竖直立起转入立式探伤工位，或是预装完成的气缸组件要从水平装配台变位为垂直姿态吊入主机机架，以往这类作业需要两名操作工配合叉车扶料，既容易磕碰工件加工面，也存在工件滑脱的安全隐患，这套机构就是为替代人工作业开发的专用变位工装。

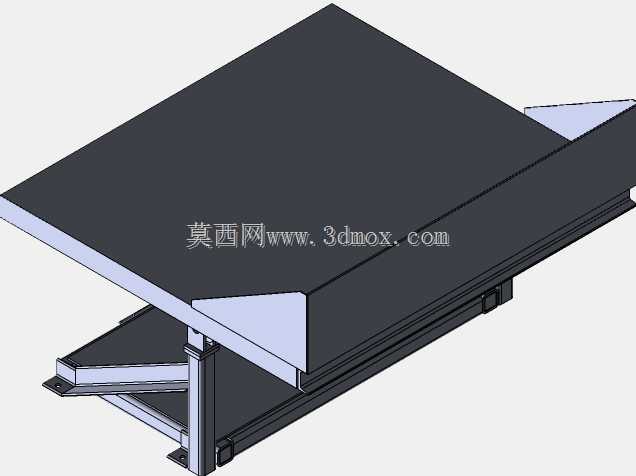

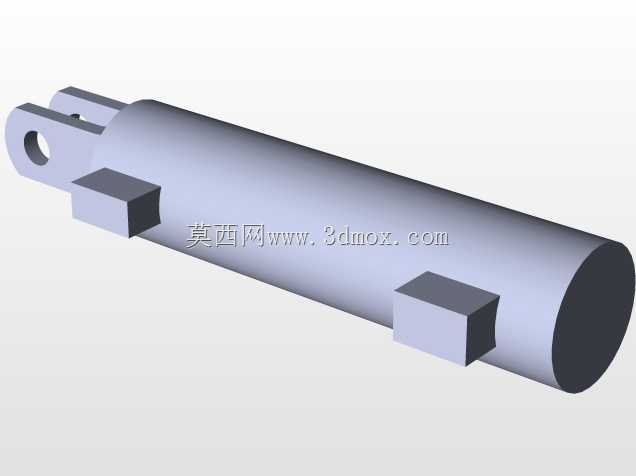

　　从结构布局来看，整套机构分为上部承托台面、中部翻转铰接座、下部剪式升降支撑三个核心模块，上部台面采用整块厚钢板加工而成，台面两侧加装了三角形导向挡边，当工件从水平输送线推送至台面上时，挡边可以自动对工件径向位置做限位，避免工件在翻转过程中发生侧向滑移，台面表面做了防滑铣纹处理，和工件接触面的摩擦系数足够支撑大重量辊件在倾斜过程中不窜动；台面的一端和下部支架通过大直径铰接轴连接，铰接轴配置了自润滑铜套，长期往复翻转也不会出现轴孔磨损间隙，翻转驱动端预留了气缸或液压缸的安装铰点，现场可以根据车间现有动力源配置选配驱动件，不需要额外改造动力管路。

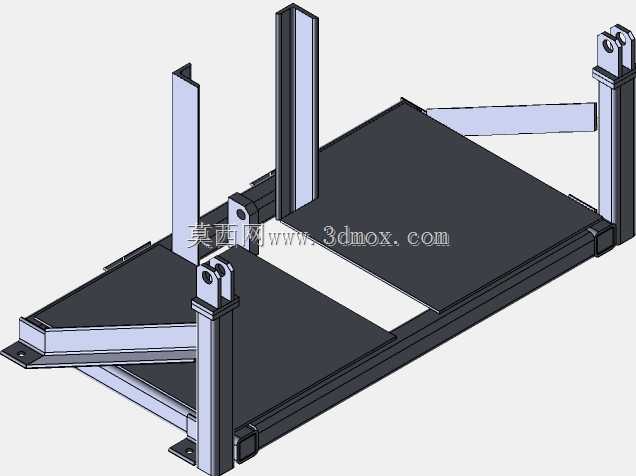

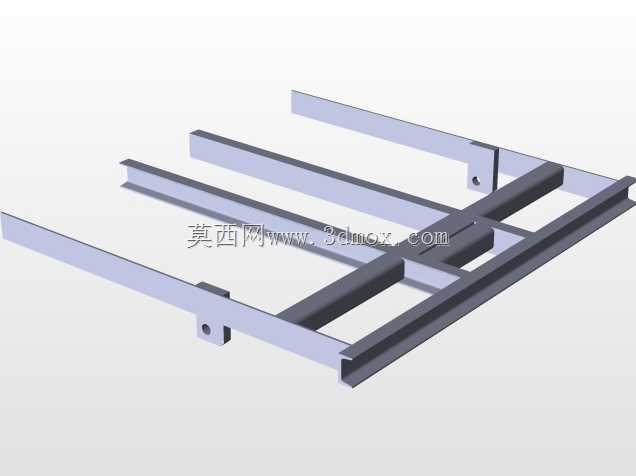

　　下部的剪式升降支架是整套机构的承载基础，剪臂采用厚钢板折弯焊接成型，铰接点位全部配置了耐磨销轴，支架底部是整块安装底板，底板上预留了多组地脚螺栓孔，现场安装时可以直接和车间预埋钢板焊接固定，也可以通过膨胀螺栓锁定在混凝土地面上，安装边界的适配性很强：整套机构完全收拢处于水平接料状态时，台面高度和常规水平辊道输送线的出料高度齐平，不需要额外增设过渡爬坡段，工件可以直接从输送线无阻碍推送到台面上；当机构动作完成90度倾斜后，台面处于垂直姿态，此时工件轴线完全竖直，工位侧的吊装夹具可以直接对准工件端部的吊环，完成竖直吊取，整个变位过程不需要人工辅助扶持。

　　设计过程中我们特意校核了几个关键工况的受力边界：首先是接料冲击工况，当工件从输送线快速推送至台面时，剪臂的缓冲限位块可以吸收横向冲击力，避免机构出现侧向倾覆；其次是翻转过程的偏载工况，当工件重心不在台面中心时，两侧剪臂的受力差通过交叉铰接轴自动均衡，不会出现单侧臂变形卡滞的问题；台面两侧的三角形挡边尺寸做了针对性优化，挡边高度仅为工件直径的三分之一，既可以起到径向限位作用，也不会在工件竖直吊取时和吊具发生运动干涉。

　　在产线布局适配层面，这套机构的占地轮廓非常紧凑，不需要在车间预留超大安装空间，既可以布置在两条输送线的转接点位，也可以布置在装配工位和仓储工位的衔接处，针对不同长度的辊类工件，台面的有效承托长度可以通过拼接延长板做调整，铰接座的安装位置也可以沿支架横梁做滑移锁定，适配不同重心位置的工件变位需求，机构的所有运动副都预留了润滑脂加注口，日常维护只需要定期加注润滑脂即可，没有复杂的电控配套要求，即便车间没有专职维保人员也可以快速上手操作。

　　和市面上通用的翻转机不同，这套结构没有采用复杂的齿轮齿条翻转结构，全部采用焊接钢结构加铰接销轴的形式，一方面制造成本更低，另一方面重载工况下的抗冲击能力更强，非常适合机械加工车间、重工装配车间的粗放使用环境，不会因为少量粉尘、焊渣掉落就出现运动卡滞。
