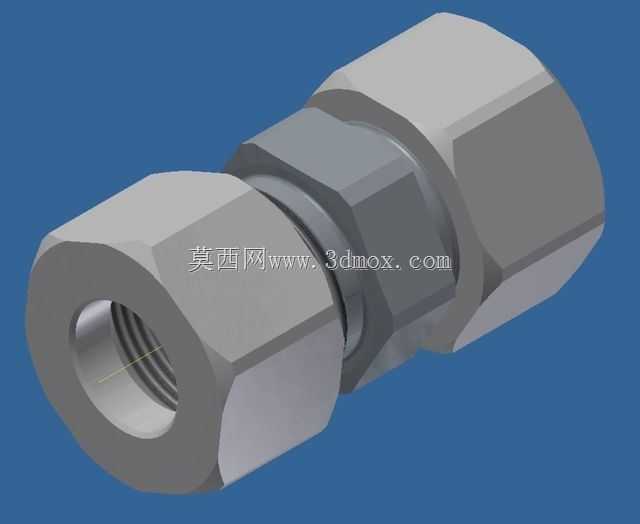

内螺纹直通卡套式液压管路对接接头

　　在液压站、气动控制盘、小型流体测试台这类管路排布相对紧凑的设备里，两段硬管之间的过渡对接往往不能直接靠焊接或者螺纹硬拧来处理——现场装配要留拆装余量，后期维护还要考虑密封件更换、管路应力释放，这时候直通式卡套对接接头就是最常用的中间连接件。本次梳理的这款接头结构，正是针对6毫米级外径硬管对接场景设计的双向锁紧直通管件，整体采用两端对称的六角锁紧螺母加中间本体的三段式布局，没有多余的旁通、弯头或者变径结构，所有加工面都围绕同轴密封这一核心目标展开。

　　从实际装机的使用逻辑来看，这类接头最常出现在设备出厂前的预装工段：装配工会先把两端的卡套、锁紧螺母预先套入待对接的两根金属硬管，再将管端分别抵到中间接头本体的内部定位台阶上，随后用两把开口扳手分别卡住中间本体的六角卡位和端部锁紧螺母，按规定扭矩旋紧。旋紧过程中卡套受螺母内锥面挤压，会均匀咬入硬管外壁形成环形密封线，同时中间本体两端的密封端面也会和卡套端面压紧，形成第二道密封屏障，这种双密封结构在中低压液压、气动回路里抗脉冲能力远优于普通生料带螺纹连接，即便管路随设备运行产生小幅振动，也不容易出现松动渗漏。

　　结构设计上这款接头的考量非常贴合车间实操：两端的锁紧螺母全部采用外六角构型，而非小圆角滚花或者四方结构，六角面的对边尺寸完全适配标准开口扳手、套筒工具，现场不需要定制专用工装，常规管路装配工具包就能完成锁紧操作；中间本体同样做了一体式六角凸台，这个凸台的核心作用不是参与密封，而是给扳手提供反向受力支点——如果没有中间卡位，拧紧一端螺母时另一端会跟着联动转动，已经装好的管路会被强行扭转产生内应力，时间长了管根位置容易出现疲劳裂纹。接头内部的流道做了全通径等直径设计，没有突兀的缩口或者台阶突变，流体经过时的局部压损非常小，用在润滑系统、低压回油管路里不会造成额外的节流发热，也不容易在台阶位置积存油液杂质。

　　安装边界方面，这款接头的轴向总长度控制得非常克制，两段六角螺母的外接圆直径、中间本体的最大外径都做了等比例匹配，在排布密集的阀块安装面之间，相邻接头的扳手空间不会出现互相干涉的情况；布置管路时只需要保证两端硬管的对接轴线同轴度偏差在允许范围内，不需要额外留出弯折补偿空间，接头自身的卡套结构可以吸收小幅度的管路角度偏差，硬管下料时的长度公差也可以适当放宽，降低了预制管路的加工精度要求。接头一端的内螺纹接口可以直接对接带外螺纹的阀件、泵体油口，另一端通过卡套衔接冷拔硬管，兼顾了元件端的标准螺纹连接和管路端的快装密封需求，不用在现场额外套丝、焊接，大幅缩短了整机管路的装配周期。

　　从建模还原的角度看，这个零件的特征搭建完全遵循车削加工的工艺顺序：先通过回转特征生成中间本体的内外轮廓、两端外螺纹以及内部流道，再拉伸切除出六个对称的六角平面，端部锁紧螺母作为独立装配零件，同样按照车外形、攻内螺纹、铣六角的工艺逻辑拆分建模，装配时按照卡套、螺母、本体的配合关系设置同轴约束和端面贴合约束，完整还原出实际装机的装配状态，结构工程师在做管路干涉检查、装配工艺模拟时，可以直接调用这套模型核验安装空间，不用再自行简化接头外形。
