24寸宽梯级带管道侧轨焊接梯条

　　该构件面向工业检修通道、设备外围走台、仓储平台以及需要沿侧边布置管线的窄幅通行区域，核心作用是在有限宽度内同时承担踏步承载、侧向边界约束和管道依附定位。结构采用长条形焊接梯级形式，整体沿长度方向连续展开，踏步面由多组矩形镂空单元组成，既保留人员踩踏时的接触面积，又通过开孔降低自重，并便于泥沙、切屑、积水和粉尘下落，减少湿滑与积料风险。

　　从实际布置看，这类梯条常安装在设备与墙面之间、输送线旁侧、维护平台边缘或临时检修通道内。24英寸级别的有效踏步宽度适合单人通行和短时检修站位，两侧折边形成纵向梁，承担人员载荷与搬运工具时产生的弯曲作用。侧轨位置预留管道通过和固定的空间，可将小规格管线沿通道方向敷设，避免管线直接横跨踏步面，也减少现场支架零散布置带来的干涉。

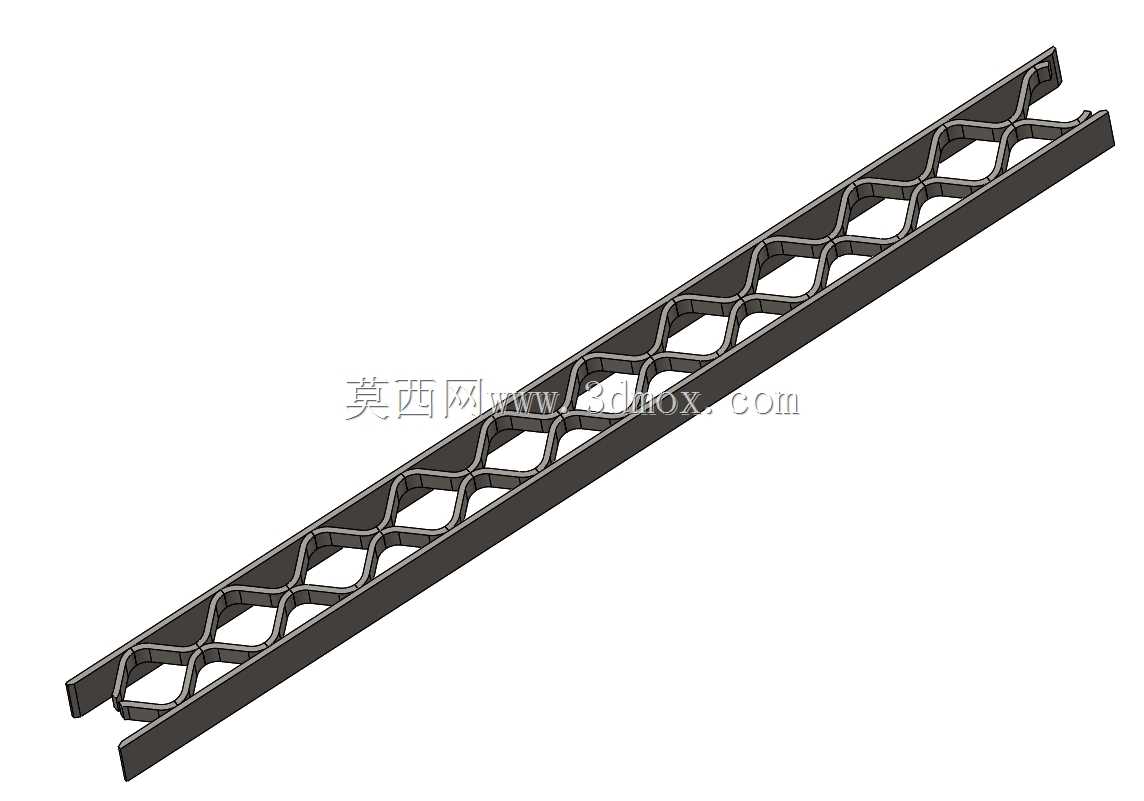

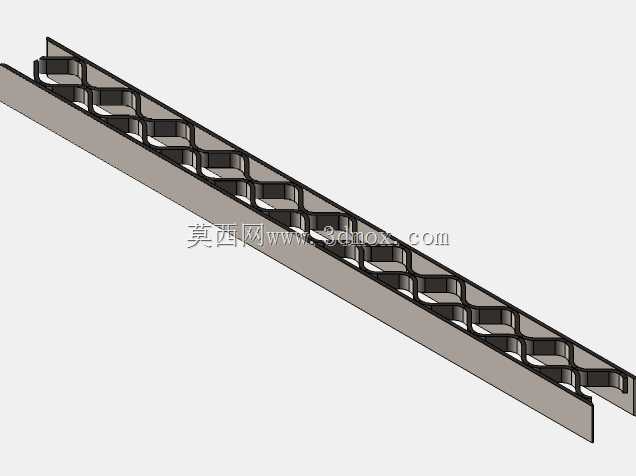

　　建模时先以纵向主梁确定整体走向和安装边界，再按等间距布置踏步格栅。踏步单元不是简单平板开孔，而是通过边框、镂空孔和局部折边形成连续受力网格；每一格的周边材料参与传力，使脚踩载荷能够向两侧纵梁扩散。两侧型材式边缘承担主梁功能，断面高度决定跨度能力，翼缘宽度则影响与平台、支架或端部连接件的搭接。模型对锯齿防滑细节进行了简化，重点表达外形包络、孔位节奏、侧轨关系和焊接装配逻辑，适合在方案阶段用于通道布局、碰撞检查和支撑位置确认。

　　外形尺寸方面，构件长度按现场通道跨度确定，宽度围绕24英寸踏步范围建立，侧边轨道对应1-1/2英寸管道的敷设需求。安装时需要重点核对三个边界：一是梯条两端与平台梁或预埋件的搭接长度，端部不能只落在薄板边缘；二是下方支撑间距，应根据实际板厚、梁高和使用载荷复核挠度；三是侧轨管道与踏步镂空区、固定卡扣、焊接节点之间的净距，保证管道安装后不侵占脚部踩踏空间。

　　设计思路上，该件没有采用复杂机加工实体，而是以焊接组合方式实现，适合小批量和非标现场制作。纵向边梁提供直线度和抗弯刚度，横向踏步提供连续踏面，镂空格栅兼顾减重与排污。管道侧轨与梯级本体并行布置，使通行和走线在同一构件上完成，对于紧凑设备区域尤其有价值。若用于油污、冷凝水或室外环境，可在实物制作时补充齿形防滑条、热浸镀锌表面处理或端部封板；若用于洁净室内通道，则可加大孔边圆角并控制焊缝打磨质量，避免积尘。

　　在三维结构审查中，应把该模型放入完整走台环境校核：踏步面标高是否与相邻平台一致，侧轨管道是否与护栏立柱、设备门开启范围、电缆桥架和检修工具发生冲突，纵向梁下方是否预留焊接或螺栓紧固空间。对于需要分段运输的长构件，还可按支撑点位置划分拼接段，现场对接时保持踏步孔距连续和踏面平齐。整体结构强调可制造性、通行安全性与管线集成性，适合作为工业通道类非标部件的设计参考。
