内螺纹卡套式直通液压管路接头

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690231
  • 内螺纹卡套式直通液压管路接头
  • 内螺纹卡套式直通液压管路接头
  • 内螺纹卡套式直通液压管路接头

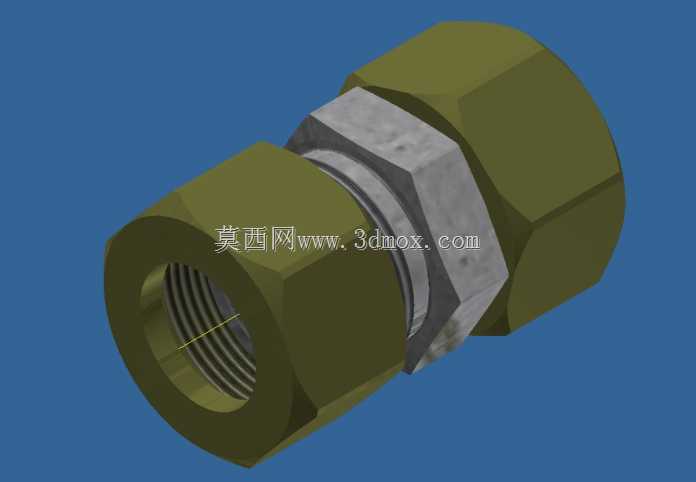

  这套直通式管路连接件主要面向中低压流体输送场景,在液压站配管、气动控制回路、冷却水路以及小型工艺管线中承担两段管路对接与密封的作用。接头本体采用两端六角螺母加中间锁紧环的典型卡套结构,一侧加工内螺纹用于与带外螺纹的阀块、泵口或预制管段旋合,另一侧通过卡套抱紧硬质油管外壁,实现无需焊接的快速装拆。现场维护时,这种结构的优势比较明显:管路改动不需要动火,装配扭矩可控,重复拆装后密封性能仍能保持稳定,因此在设备出厂预装和用户现场二次配管之间切换时非常方便。

  从结构设计思路上看,两端的六角体分别承担受力与旋紧功能。靠近内螺纹的一端六角尺寸按照常规扳手空间设定,保证标准开口扳手或套筒能够完全贴合棱面,避免拧紧时打滑圆边;中间的金属环为卡套压紧螺母,其锥面在旋进过程中推动卡套产生径向收缩,使卡套刃口切入油管表面形成机械锁紧与线密封。建模时需要重点还原的几何关系包括内螺纹的牙型轮廓、端口倒角、六角体对边尺寸、卡套锥角配合面以及各段台阶过渡。螺纹底孔与端面之间保留了退刀与导向结构,端口倒角既引导螺纹旋入,也保护起始牙不受磕碰。

  外形尺寸方面,整体呈轴向对称的直通布局,最大外轮廓由两端六角对边宽度决定,中间锁紧环外径略小于六角外接圆,便于在密集管排中分辨拧紧部位。轴向长度由螺纹旋合深度、卡套容纳区和中间密封段共同决定,安装边界需要同时考虑扳手回转空间和油管插入行程。布置在阀块表面时,相邻接头之间的中心距应大于六角对边宽度加上扳手厚度,否则现场只能使用薄壁专用扳手,装配效率会明显下降;沿管路轴线方向则要预留油管插拔和螺母旋合的直线空间,避免与机架横梁、电气线槽发生干涉。

  功能特性上,该接头兼顾刚性连接与可拆卸性。内螺纹端依靠螺纹啮合承受轴向拉力,配合端面或螺纹密封介质;卡套端则通过金属变形抱紧油管,既能防脱,又能抑制管路振动引起的松动。与焊接式接头相比,它对现场施工技能要求更低,更换单段管路时不必整体拆解;与扩口式接头相比,卡套结构对管子端部预处理的要求集中在切口垂直度和端面平整,无需复杂扩口工序。设计选型时需要核对内螺纹规格与对应油管外径的匹配关系,同时确认公称压力、介质腐蚀性和工作温度范围,因为卡套刃口的咬合效果与管材硬度、壁厚直接相关,管壁过薄容易咬穿,过硬则可能咬合不足。

  三维建模过程中,六角部分适合通过拉伸多边形后再切除多余材料形成,螺纹可按真实牙型进行螺旋扫掠,也可在方案阶段采用修饰螺纹表达,但用于干涉检查和工程图交付时建议保留关键啮合尺寸。卡套与锥面之间要体现合理的配合间隙和压紧行程,装配体中应表现出螺母未完全拧紧与到位状态的位置差异。内孔流道应保持平滑过渡,避免在台阶处形成突变截面,从而减少局部压损和湍流发热。对于需要做管路应力分析的场景,还可以基于该模型抽取内流道并施加压力边界,校核接头本体在峰值压力下的应力分布,重点关注六角与圆柱段交接处、螺纹首尾牙以及卡套锥面接触区。

  实际布管时,接头两端的管路轴线应尽量保持同轴,侧向偏载会让卡套单侧受力,长期振动后容易出现微渗。固定管夹的位置不宜距离接头过远,合理的支撑间距能够降低油管共振幅度,也能减小接头螺纹处承受的弯曲力矩。若用于高温油路,还要考虑材料热膨胀差异,螺纹连接段应留有适当变形余量,避免热循环后预紧力衰减。整体来看,这类接头虽然体量不大,但处于管路系统的密封薄弱环节,几何细节、配合公差和安装空间的处理直接决定设备运行后的泄漏率与维护成本。
