车床开合半螺母驱动凸轮盘结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690224
  • 车床开合半螺母驱动凸轮盘结构
  • 车床开合半螺母驱动凸轮盘结构
  • 车床开合半螺母驱动凸轮盘结构

  该盘形凸轮件服务于普通车床溜板箱内的开合螺母操纵链路,核心作用是把外部扳动手柄的角位移,转换成半螺母两个半体沿燕尾导向槽的同步径向开合动作。在车削外圆、端面工序时,操纵机构通过该凸轮推动半螺母闭合,使下半部螺母齿面与床身丝杠完全啮合,将丝杠的旋转运动转化为溜板沿床身方向的纵向进给;在车削螺纹完成、需要快速退刀或手动移动溜板时,反向扳动手柄,凸轮轮廓驱动两半螺母反向退让,使螺母齿与丝杠螺纹完全脱开,避免丝杠随动带来的额外阻力与齿面磨损。

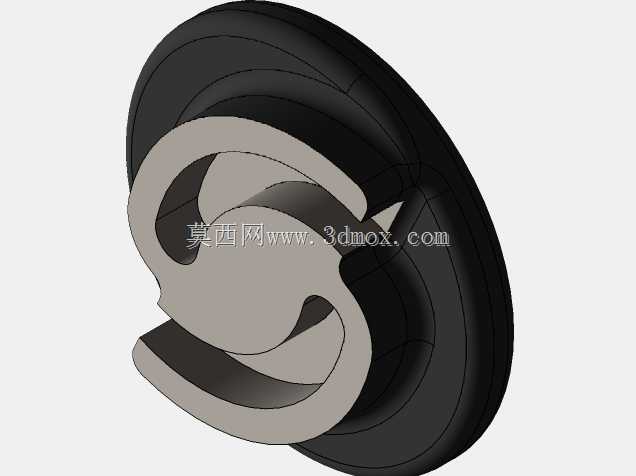

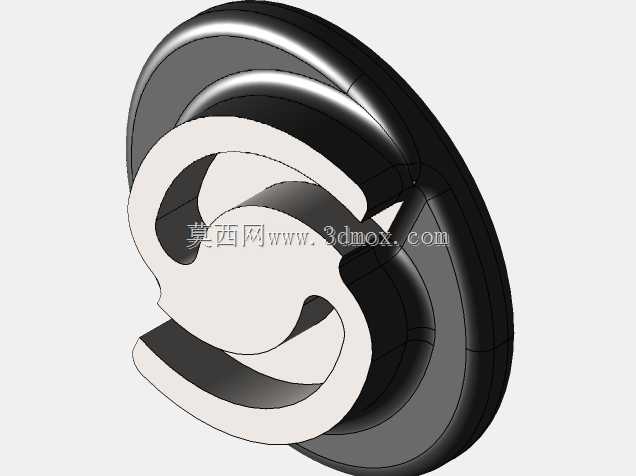

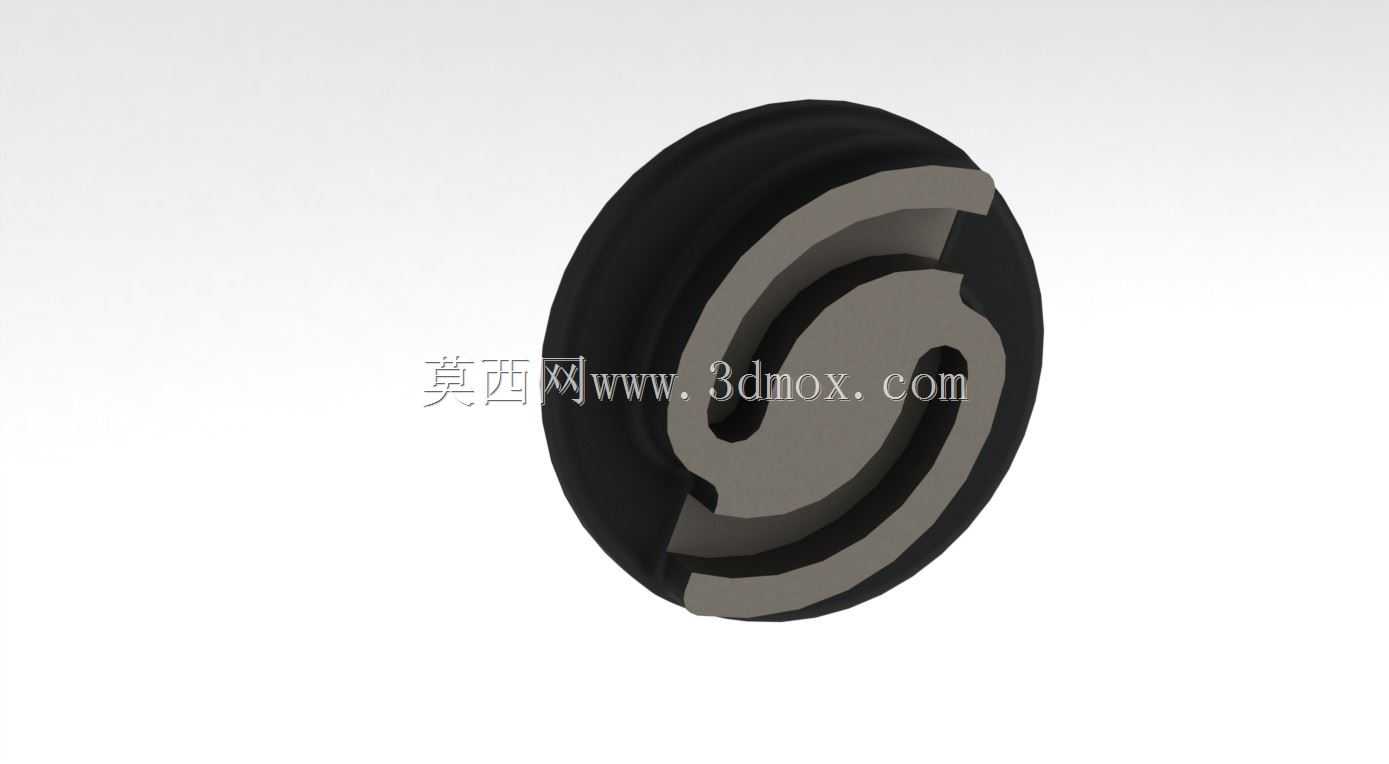

  从实际装配边界来看,零件整体为扁平盘状结构,外圆为完整连续圆柱面,作为凸轮自身的回转支撑基准,安装时嵌入溜板箱对应的凸轮座孔内,外圆与座孔采用小间隙配合,保证凸轮绕自身轴线灵活转动;盘体厚度方向完全容纳在溜板箱侧壁与半螺母安装座之间的空腔内,轴向通过端面台阶与操纵手柄轴定位,无需额外轴向固定件即可限制窜动。盘体朝向半螺母的端面上加工出两条对称布置的封闭曲线槽,曲线槽并非等半径圆弧:在对应闭合工位的轮廓段,槽的向径尺寸最小,此位置滚轮压入槽内时,会推动左右两个半螺母沿导向槽向中心收拢,两半螺母的螺纹牙型拼合后形成完整的内螺纹副,与丝杠的螺距完全匹配;在对应打开工位的轮廓段,槽的向径尺寸最大,滚轮随轮廓向外滑移,带动两半螺母同步背离中心移动,使螺纹牙顶面与丝杠牙底之间留出足够间隙,脱开状态下溜板移动不会剐蹭丝杠齿面。两条曲线槽之间保留的实体辐板呈S形对称分布,在去除多余材料、减轻零件重量的同时,保证盘体整体刚性,传递手柄扭矩时不会出现盘面翘曲。

  设计过程中首先需要匹配对应车床的丝杠螺距与半螺母行程:半螺母的径向移动量仅需略大于螺纹牙型高度,即可保证完全脱开,因此凸轮轮廓的升程量不需要过大,避免操纵手柄扳动角度过大造成操作不便;轮廓曲线在闭合终点位置设计了小段同心圆弧锁止段,当手柄扳到闭合位置时,滚轮停留在等半径圆弧段内,此时即使切削进给产生轴向反作用力,也不会推动凸轮反向回转,实现机构自锁,防止车削螺纹过程中半螺母意外脱开造成乱牙。轮廓过渡位置全部采用圆滑曲线转接,避免尖角造成滚轮运动卡滞,同时降低接触面的接触应力,减少长期使用后的轮廓磨损。零件材料选用中碳钢,盘面与曲线槽工作表面经淬火处理,提升耐磨性,外圆与端面一次装夹车削成型,保证同轴度,曲线槽可通过铣削加工后钳工修磨轮廓,保证滚轮在槽内滚动顺畅无卡顿。该结构没有复杂的外接管路或电气元件,全部为机械刚性传动,在老旧普通车床的进给箱维修、溜板箱备件复刻场景中,该凸轮的轮廓尺寸直接决定开合螺母的动作行程与锁止可靠性,建模时需重点核对曲线槽的向径变化规律、槽宽与配对滚轮直径的匹配关系,以及外圆安装位、轴孔的同轴度公差,才能保证装配后操纵手柄的扳动力度均匀,开合动作到位,无半啮合、卡滞或自动松脱的问题。
