带周向均布通槽的圆柱端盖插接构件

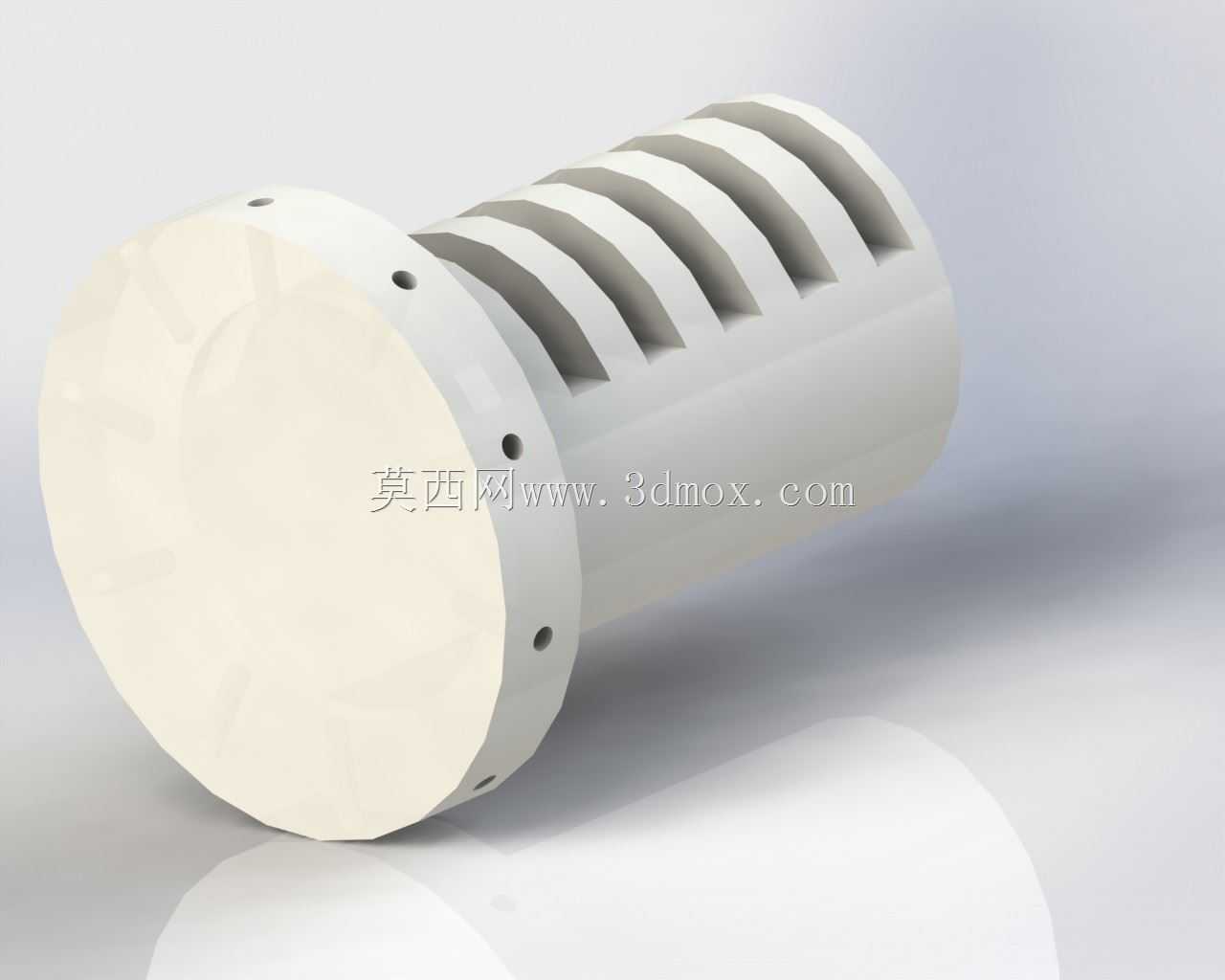

　　该构件属于通讯配套设备里的插接限位类零件，整体采用同轴圆柱回转体布局，一端为带安装孔的实心法兰端盘，另一端为筒身结构，筒身外壁沿轴向等距加工多道平行的径向通槽，所有槽体沿圆周方向阵列排布，槽口贯通筒壁内外侧，形成均匀的栅格状镂空结构。从实际使用场景来看，这类零件常部署在通讯基站的射频接线端口、室内布线的通讯配线架以及工业通讯模组的接口工位上，主要承担插接导向、线束限位、通风散热以及插接到位后的周向防转作用。在通讯设备运行过程中，端口位置往往会聚集多束同轴馈线或者信号排线，传统的实心插接套虽然能够实现基础的插接定位，但线束在端口处容易出现弯折挤压、局部积热的问题，同时反复插拔过程中套体容易跟随机箱端口发生跟转，

　　长期使用后会出现接线松动、信号接触不良的故障。这款开槽阵列的结构设计，首先通过筒壁上的多道通槽预留了弹性形变余量，当插接件推入配合位时，开槽的筒壁可以产生微量的径向胀缩，既能够降低插接过程的推入阻力，又可以在插接到位后依靠槽壁的回弹张力抱紧内部插接端头，避免使用过程中出现松脱。均布的通槽同时形成了连续的通风流道，通讯端口处电路工作产生的热量可以顺着槽道快速向外散出，不会在封闭的筒腔内部形成热积聚，能够有效降低端口处接插件的工作温度，延缓绝缘件的老化速度。法兰端盘上沿圆周均匀加工了多个沉头安装孔，安装时可以直接通过螺钉将整个构件固定在机箱面板或者配线架的安装基准面上，端盘的贴合端面加工有较高的平面度要求，锁紧后能够和安装面完全贴合，

　　不会出现局部间隙导致的定位偏移。建模过程中首先绘制回转体的基础轮廓，通过旋转特征生成实心端盘和封闭筒身的基础实体，之后在筒身的对应轴向位置绘制单个槽口的切除轮廓，通过拉伸切除生成第一道通槽，再依托圆柱的中心轴线设置圆周阵列参数，按照槽体的数量和分布角度完成所有槽位的批量生成，最后对端盘上的安装孔进行点位阵列，同步处理所有棱边的倒角工艺。从安装边界来看，构件的最大外径由法兰端盘的外圆尺寸决定，安装时需要在面板上预留对应直径的嵌入通孔，端盘的厚度方向需要预留足够的锁紧空间，筒身部分伸入机箱内部的长度要和内部接插件的插接深度匹配，开槽段的轴向覆盖范围要完全对应内部发热区域，保证散热气流可以顺利穿过槽道。

　　槽体的宽度和相邻槽之间的筋条厚度经过匹配设计，既保证筋条拥有足够的结构强度，在多次插拔受力后不会发生断裂变形，又让槽口拥有足够的通流面积，不会因为筋条过密遮挡通风路径。端盘上的安装孔采用沉头结构设计，螺钉锁紧后钉头完全沉入端盘表面，不会突出端面影响外部插接件的推入操作，端盘中心区域的实心端面可以承受插接过程的轴向冲击力，避免推力直接作用在薄壁筒身上造成筒口变形。这类开槽阵列的结构思路同样可以延伸到其他需要弹性抱紧、通风散热的插接工位，比如工业传感器的接线端口、自动化设备的快速插拔接头位置，只需要调整筒身的内外径尺寸、槽体的数量和开槽长度，就可以适配不同规格的接插件安装需求。在结构校验过程中，需要重点核对开槽后剩余筋条的受力强度，模拟反复插拔时的径向胀缩形变，确认筋条的应力处于材料允许的范围内，同时核对所有槽体的阵列角度误差，保证相邻槽之间的间距均匀，避免出现局部筋条过窄导致的强度短板。
