复杂曲面结构离心式流体叶轮

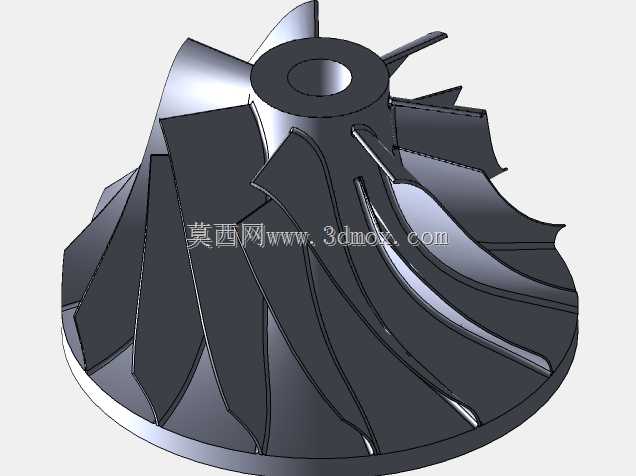

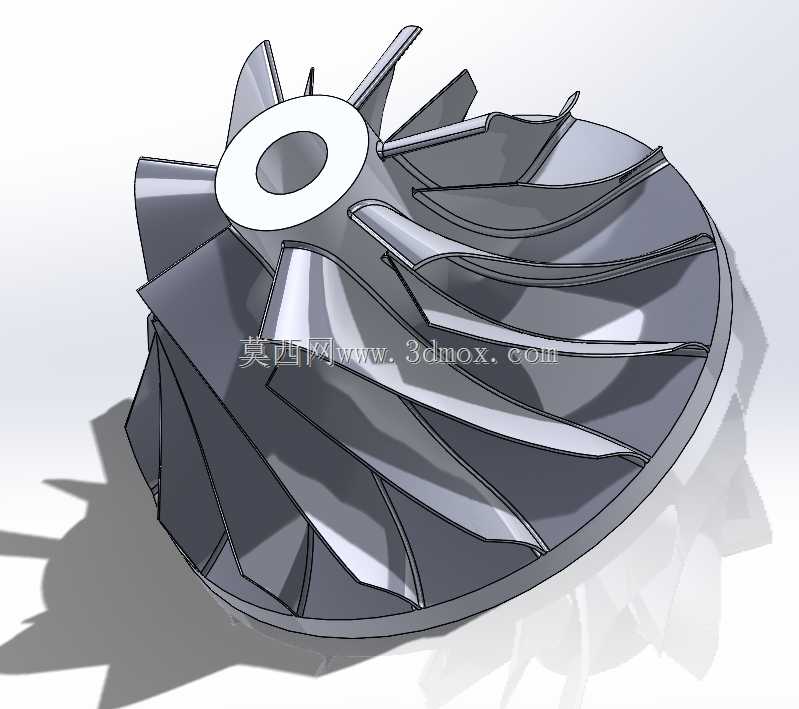

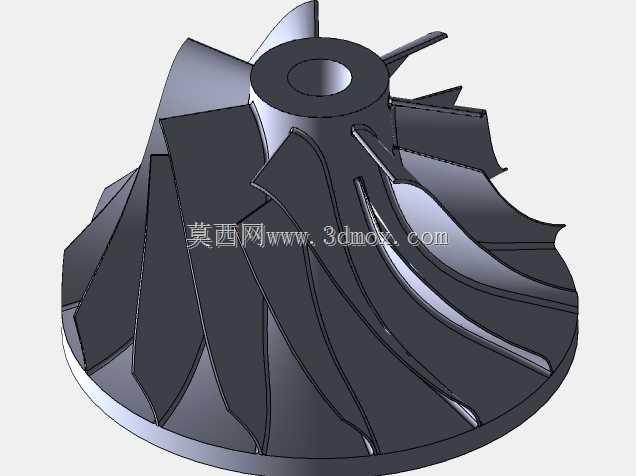

　　这类带空间扭曲曲面的离心叶轮，是透平流体设备里的核心做功部件，日常在小型离心风机、微型涡轮增压器、工业吸尘设备、小型离心水泵甚至部分航模涡喷发动机的压气机段都能见到同结构的部件，它的核心作用是在高速旋转过程中，通过叶片对介质做功，提升流经叶轮的流体压力与动能，完成能量从机械能到流体压能、动能的转换。

　　从实际安装边界来看，叶轮中心的通孔是与驱动轴配合的安装位，孔周的平整凸台是轴向定位面，安装时需要保证叶轮端面与驱动轴的垂直度，控制端面跳动在允许公差范围内，避免高速旋转时出现动平衡超标引发的振动问题；叶轮的整体外径决定了设备的通流能力上限，轴向宽度则与额定流量直接挂钩，选型替换时需要严格匹配原腔体的安装间隙，既要保证叶顶与壳体的间隙控制在合理范围减少容积损失，也要避免间隙过小出现运行中刮蹭壳体的故障。

　　设计这类叶轮时，首先要匹配目标设备的额定工况参数，包括设计流量、额定压升、工作转速，再基于一元流动理论初步确定叶轮的进出口直径、叶片入口安装角、出口安装角，再通过三元流理论对每个叶片的型线进行迭代修正，让流道内的介质流动更顺畅，减少流道内的涡流、二次流损失，提升叶轮的水力或气动效率。叶片采用后弯式空间扭曲造型，是为了适配介质从轴向进入叶轮后转向径向流出的流动方向，让介质在整个流道内的速度变化更平缓，降低流动冲击损失；叶片数量的选择需要兼顾做功能力与流道阻塞率，叶片过少会导致单个叶片负载过高，流道内容易出现脱流，叶片过多则会增加流道的摩擦损失，同时提升叶轮的整体重量，增加驱动轴的负载。

　　从结构特性来看，这类整体式铣削成型的叶轮，相比传统焊接、铆接的叶轮，结构强度更高，没有拼接焊缝带来的应力集中问题，能够承受更高的工作转速，适合在高转速、小流量高压升的工况下使用。叶轮的轮盘与叶片一体化的结构，也避免了拼接结构在长期高速运行后出现叶片松动、脱落的风险，运行可靠性更高。在实际生产中，这类复杂曲面叶轮多采用五轴联动加工中心铣削成型，加工过程中需要重点控制叶片的型线公差、表面粗糙度，叶片表面的光洁度会直接影响介质流动的摩擦损失，粗糙的叶片表面不仅会降低设备效率，还容易在长期运行中粘附介质中的杂质，破坏叶轮的动平衡。

　　在设备装配环节，叶轮安装完成后必须做整体动平衡校正，在叶轮的轮盘端面上预留去重位置，根据动平衡测试的结果去除多余材料，保证叶轮在额定工作转速下的振动值符合设计要求。动平衡精度不足的叶轮，运行时会产生剧烈振动，不仅会产生明显的运行噪音，还会加速驱动端轴承的磨损，严重时甚至会引发轴承烧毁、叶轮擦壳等严重故障。另外，叶轮的材料选择需要匹配输送介质的特性，输送普通空气的场景可以选用高强度铝合金，兼顾轻量化与强度要求，输送有腐蚀性介质的场景则需要选用不锈钢或者工程塑料材质，保证叶轮的使用寿命。

　　在实际运维过程中，这类叶轮需要定期检查叶片表面的磨损、积灰情况，尤其是输送含尘气体的场景，叶片表面不均匀的积灰会破坏叶轮的动平衡，需要定期清理；如果叶片出现磨损、缺口，会直接改变流道的型线，导致设备性能下降，同时也会引启动平衡超标，出现这类缺陷时需要及时更换叶轮，避免故障扩大。
