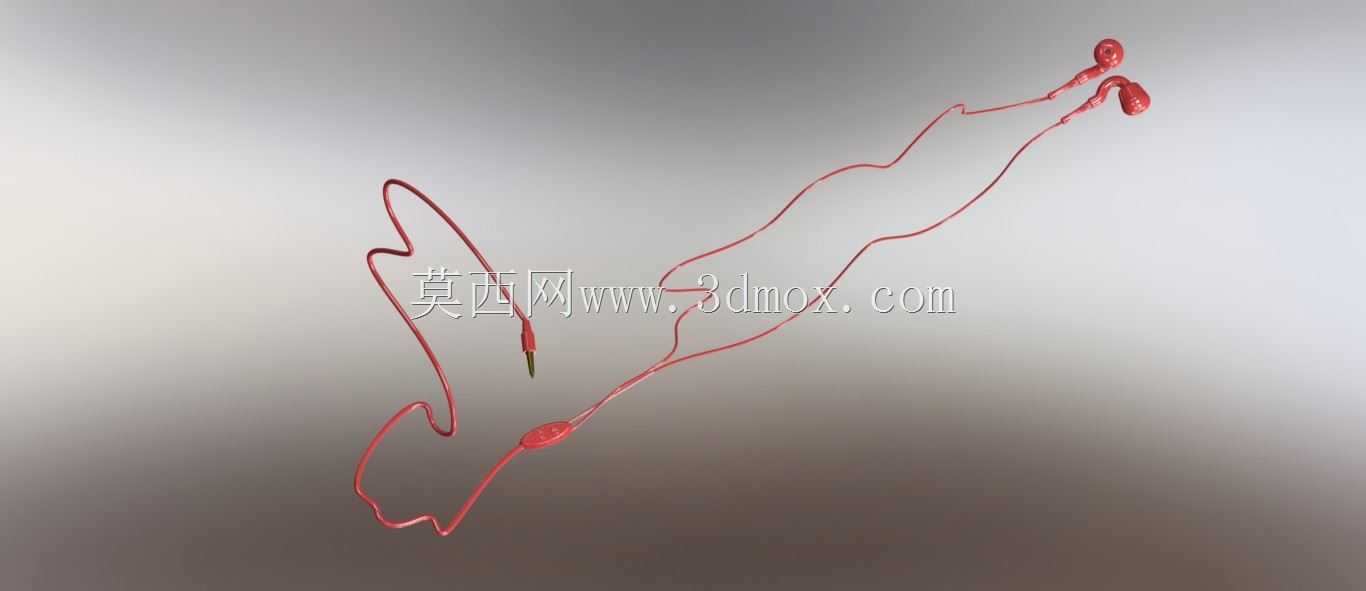

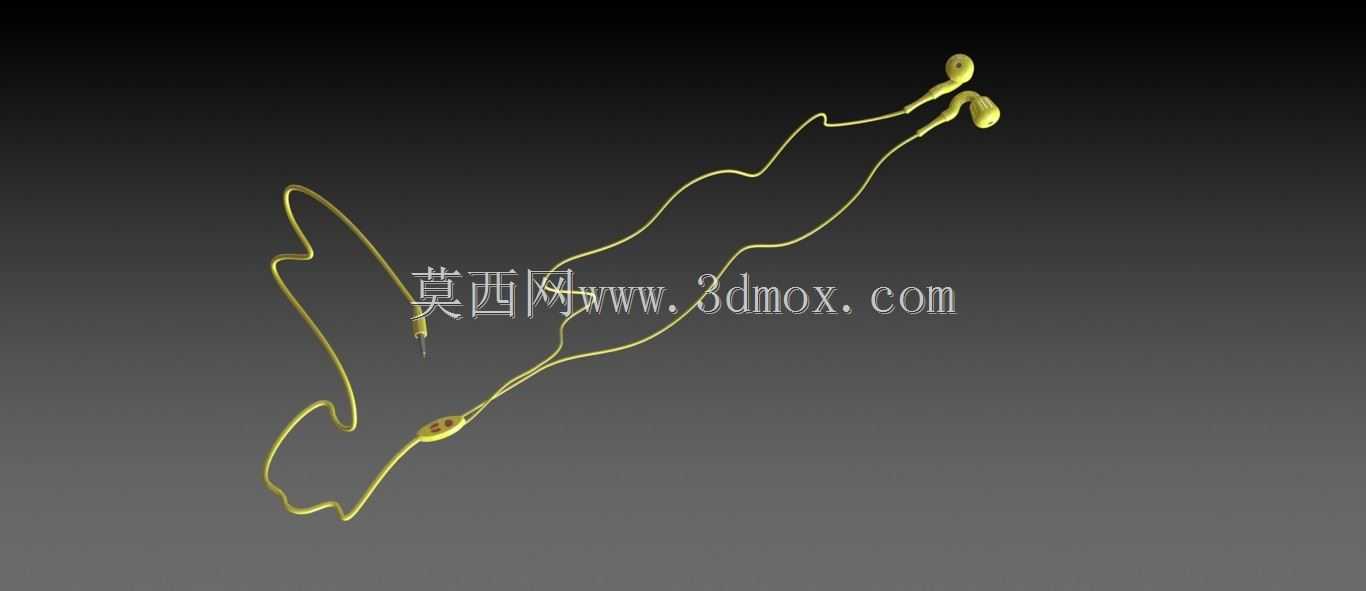

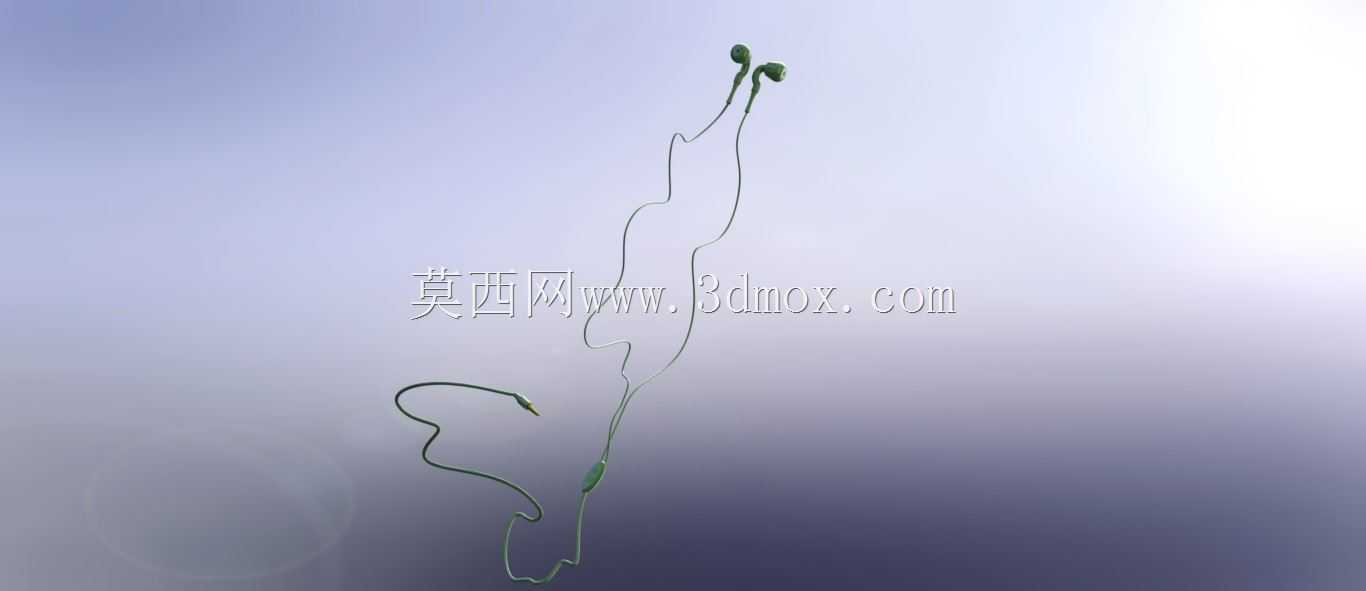

入耳式有线耳机外观结构三维数模

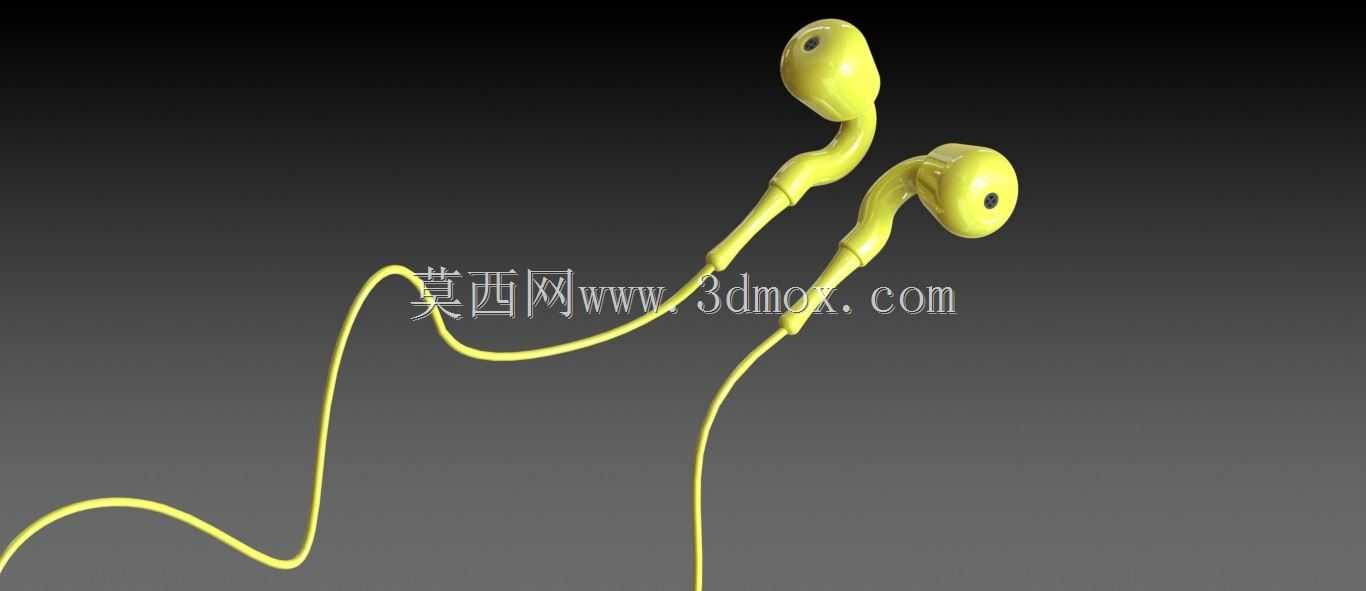

　　这款入耳式有线耳机的三维数模，完整还原了消费级音频配件的全结构细节，建模过程中优先考虑了日常佩戴场景的人机适配逻辑。从实际使用场景出发，入耳部分的耳塞套采用贴合耳道轮廓的弧面设计，建模时参考了亚洲人群耳道平均尺寸参数，耳塞壳体外径控制在13mm以内，塞入耳道的深度边界设为8mm，既保证佩戴时的密封性提升低频音效，又避免过度深入耳道造成的胀痛感，适配日常通勤、办公学习、运动出行等多场景长时间佩戴需求。耳机壳体的出音孔位置做了偏心处理，对准耳道方向的同时，在壳体侧面预留了泄压孔结构，平衡耳道内外气压，减少长时间佩戴的闷堵感，这一细节在建模时通过0.8mm直径的通孔特征实现，孔位边缘做了0.1mm的倒角处理，避免注塑生产时出现飞边毛刺。

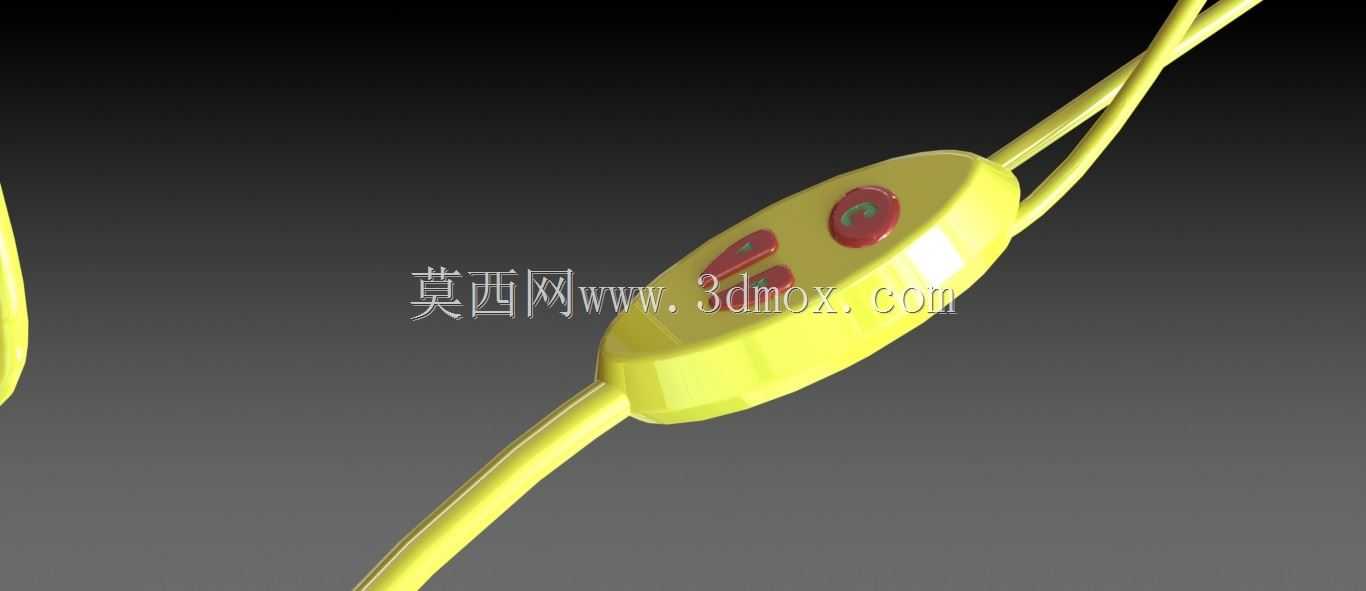

　　线材部分的建模没有采用简单的样条曲线拉伸，而是还原了TPE线材的自然弯曲形态，线径控制在1.8mm，分线处的滑块结构做了可滑动的装配约束，滑块内径比线径大0.2mm，预留足够的滑动间隙，用户可根据自身佩戴习惯调整分线位置，适配绕耳佩戴、常规垂坠佩戴等不同使用方式。线控模块设置在右侧线材距离耳塞120mm的位置，刚好对应大多数人握持手机时手指自然触碰的区域，线控壳体的长宽高尺寸为22mm10mm5mm，表面的按键凸起高度0.6mm，按压力度反馈的行程预留0.3mm，建模时按键与壳体之间保留0.1mm的装配间隙，还原实际产品的按键按压手感。插头部分采用标准3.5mm三段式音频插头结构，插头金属部分长度14mm，直径3.5mm，

　　插头尾部的应力释放锥做了15mm长度的渐变软胶结构，建模时做了弯曲形变的预留特征，模拟日常使用中插头处线材反复弯折的状态，避免应力集中导致线材断裂。从设计思路上看，整个模型的装配逻辑完全匹配实际量产的装配流程，耳塞壳体采用上下壳超声波焊接结构，焊接筋宽度0.5mm，高度0.8mm，焊接后壳体的接缝处做了0.05mm的错位预留，模拟实际生产中的装配公差。线材与耳塞壳体、线控模块、插头的连接位置都做了固线胶槽的特征，胶槽深度1.2mm，线材插入后通过UV胶固定，保证连接强度，可承受50N以上的拉拔力不脱落。模型的外形尺寸边界控制严格，整副耳机自然展开状态下总长度为1200mm，左右耳塞对称度误差控制在0.1mm以内，

　　所有外观面的圆角半径不小于0.3mm，避免注塑生产时出现尖角缺胶的问题，同时提升握持和佩戴的触感。在细节处理上，耳塞壳体的表面做了细微的晒纹特征模拟，还原实际产品的磨砂质感，线材表面做了0.02mm的凹凸纹理，模拟TPE线材的防滑触感，线控表面的标识区域做了0.1mm的凹刻特征，可用于后续丝印功能标识。整个数模的结构拆分完全符合量产模具的开模逻辑，所有卡扣、焊接筋、胶槽等结构都做了拔模处理，拔模角度不小于1度，避免开模时出现粘模、拉伤的问题，可直接用于结构验证、模具设计参考，也可用于消费电子类产品的展示场景搭建。
