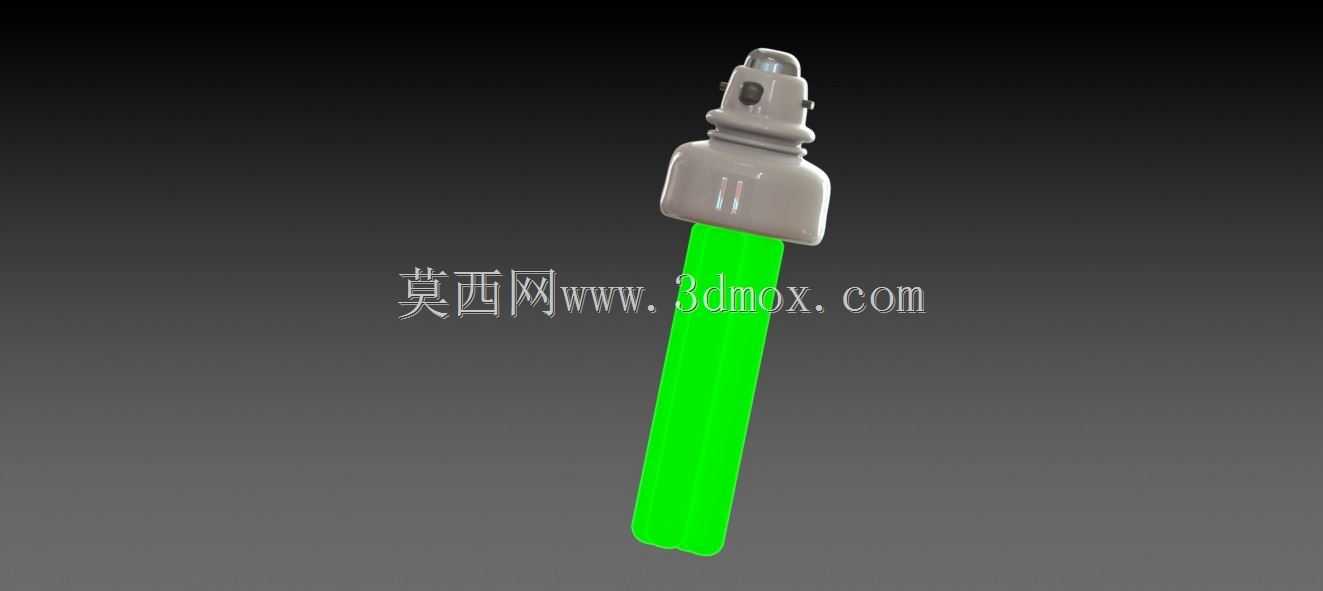

紧凑型一体化荧光节能照明灯具三维结构

　　日常做消费类照明产品结构建模时，这类紧凑型荧光灯的结构是很典型的小尺寸照明器件参考，先从安装边界说起，这类灯头完全兼容常规螺口灯座的安装尺寸，不需要额外改装配位，替换传统白炽灯时不需要调整原有灯具的安装空间，灯头部分的绝缘基座采用耐高温电木材质的结构设计，建模时特意做了侧壁的防滑拔模斜度，方便自动化产线的夹爪抓取装配，也能避免用户手动安装时打滑。灯头内部预留了启辉器与限流电容的安装腔，腔体壁厚做了1.2mm的均匀壁厚处理，既满足注塑成型的工艺要求，不会出现缩痕缺料，也能给内部电子元件留出足够的绝缘安全距离，避免高压爬电风险。发光管部分采用单U型的弯折玻璃管结构，管径做了12mm的等径处理，弯折处的圆角半径控制在15mm，

　　避免荧光粉涂布时出现堆积不均的问题，也能减少管内汞蒸气的流动阻力，保证点亮时整段灯管的发光亮度均匀，不会出现端部暗区。灯管与灯头基座的连接位置做了密封胶圈的安装槽，槽深0.8mm，装配时打密封硅胶后可以完全阻隔外界水汽进入灯头内部，适配卫生间、厨房这类高湿度场景的使用需求，不会因为凝露导致内部电路短路。从实际应用场景来看，这类小功率CFL灯多用于桌面台灯、走廊壁灯、设备状态指示灯位，相比传统白炽灯能耗降低70%以上，发光管的长度控制在85mm，整灯总长度控制在130mm以内，安装在半封闭灯罩内时不会出现顶到灯罩内壁的问题，灯罩内部的散热空间只要预留10mm以上的空气间隙，就能满足长期点亮的散热要求，

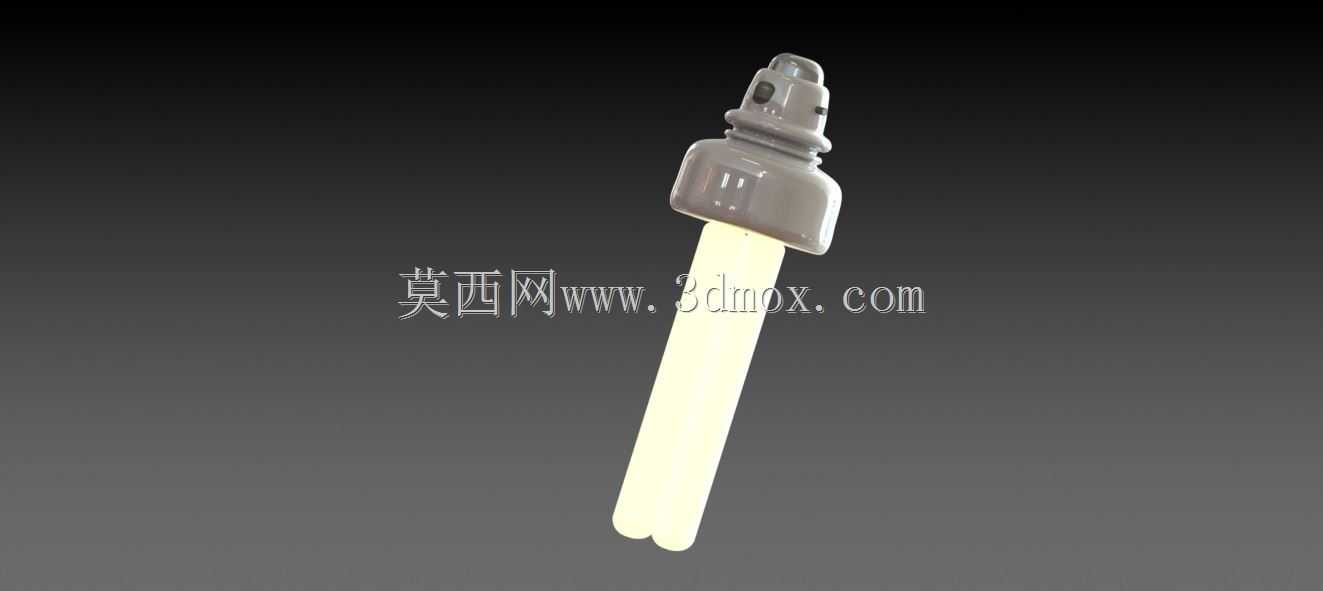

　　不会因为积温过高导致灯头塑料基座老化变脆。建模时特意还原了灯头顶部的触点结构，中心触点做了1mm的凸起高度，保证和灯座底部的弹性触点可靠接触，不会因为接触电阻过大导致打火发烫，侧边的螺纹结构完全遵循国标螺口灯头的牙型参数，旋入灯座时的啮合圈数控制在3.5圈，既保证连接强度，不会因为轻微震动松脱，也不会因为旋入过深顶坏灯座内部的接线结构。灯管表面的荧光粉涂层在建模时做了半透明材质的参数设置，渲染时可以模拟出点亮时的柔光扩散效果，方便做产品宣传图时直接调用，不需要额外做后期材质调整。结构上还考虑了废弃拆解的便利性，灯头基座和灯管的固定胶位做了易拆设计，后续回收时可以很方便的分离玻璃、塑料、电子元件部分，满足电子废弃物回收的拆解要求。

　　做结构校验时，特意模拟了1米高度自由跌落的受力情况，灯头和灯管的连接位置做了加强筋结构，跌落后不会出现灯管从基座脱落的问题，满足日常运输和使用的抗冲击要求。这类小尺寸照明件的建模细节往往容易被忽略，比如灯头侧壁的合模线位置做了0.05mm的内凹处理，注塑成型后飞边不会突出表面，不需要额外做人工修边，能有效降低量产时的后处理成本；灯管和基座连接的位置做了圆角过渡，不会出现应力集中，长期冷热交替时不会出现塑料基座开裂的问题。对于做照明产品选型的结构工程师来说，这个模型可以直接套用在各类需要内置小功率照明光源的设备结构里，不需要重新测绘灯头的安装尺寸，能大幅缩短设计周期，也能避免因为尺寸测绘误差导致的装配干涉问题。
