金属安全别针日用五金结构三维设计

　　日常场景里随处可见的安全别针，看似结构简单，实则在设计时需要兼顾扣合可靠性、使用安全性与操作便捷性，很多刚接触五金件建模的工程师容易忽略其细节处的力学设计，导致模型做出来要么扣合后容易松脱，要么开合时卡滞甚至出现针尖外露的安全隐患。从实际应用场景来看，这类别针除了常规的衣物临时固定、面料拼合定位用途外，在工装辅料、户外装备快挂、小型线束临时整理场景中也有大量使用，不同场景下对别针的线材直径、扣合弹力、开合角度的要求存在明显差异，建模时不能只照着外观做曲面，要把实际使用的受力边界考虑进去。

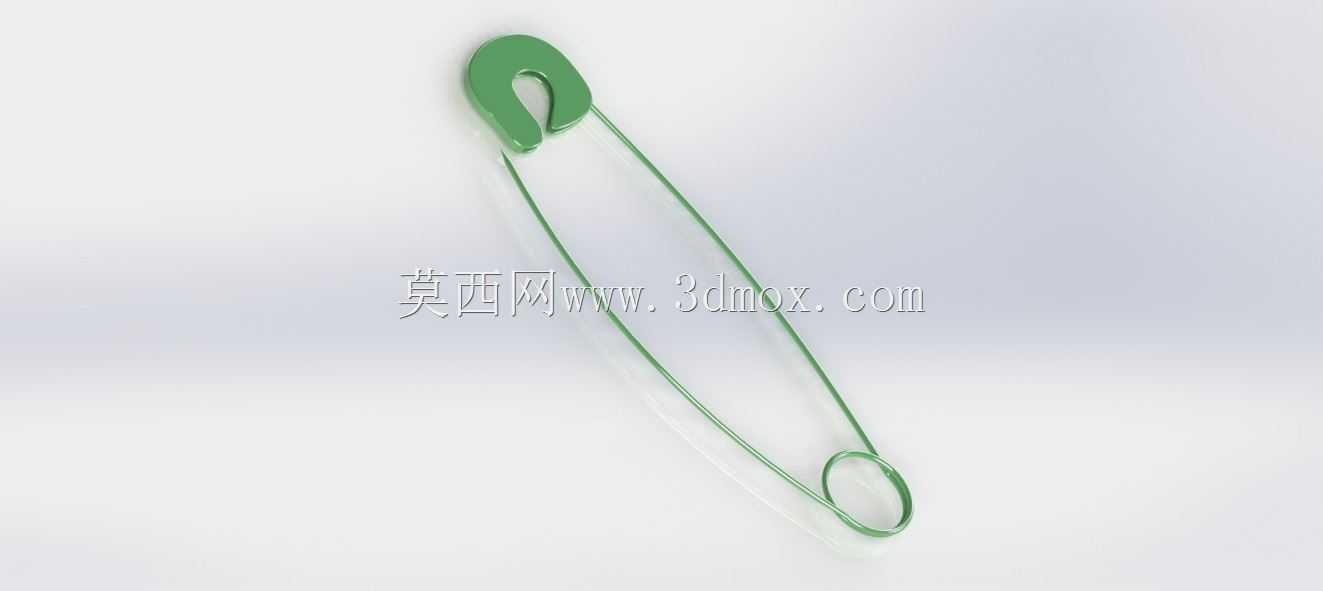

　　设计这类别针时，首先要确定的是整体的外形轮廓，常规日用款的别针整体呈细长梭形，针尖端的回弯弧度需要精准控制，回弯的曲率既要保证针尖能顺利卡入头部的锁扣槽内，又要保证扣合后针尖完全被锁扣结构包裹，不会在衣物拉扯时滑出划伤面料或者皮肤。头部的锁扣结构是整个设计的核心，那个带开口的弧形锁头，内部的卡槽深度需要和针尖的直径匹配，卡槽的开口角度要刚好能让针尖在弹簧弹力作用下滑入卡紧，同时在手动按压开合端时，针尖能顺利脱离卡槽，不会出现卡滞。别针的主体弹簧段是整个构件的弹力来源，采用连续的金属线材弯折成型，建模时要注意线材弯折处的圆角过渡，不能出现直角弯折，否则实际生产时弯折处会出现应力集中，反复开合几次就会出现金属疲劳断裂的问题，通常弯折处的内圆角半径不小于线材直径的1.5倍，才能保证足够的疲劳寿命。

　　从尺寸边界来看，常规日用款安全别针的整体长度控制在30mm到55mm区间，本次设计的款型整体长度为45mm，采用直径0.8mm的金属线材弯折成型，头部锁扣的宽度为5mm，厚度与线材直径匹配，开合端的按压位置距离锁扣尾部的距离为8mm，这个长度刚好能满足成年人手指按压的操作空间，不会因为按压段太短导致操作时需要用很大的力才能打开别针。锁扣头部的卡槽深度设计为1.2mm，针尖插入卡槽后，针尖末端距离卡槽底部预留0.2mm的间隙，避免加工公差导致针尖顶死无法完全扣合，同时卡槽的开口处做0.1mm的倒角导向，方便针尖在扣合时顺利滑入卡槽。

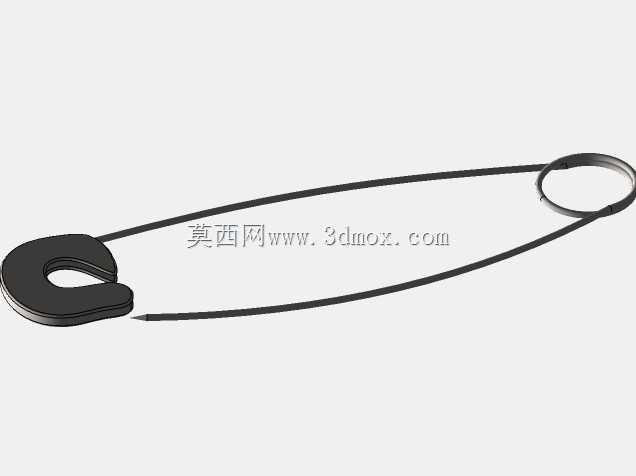

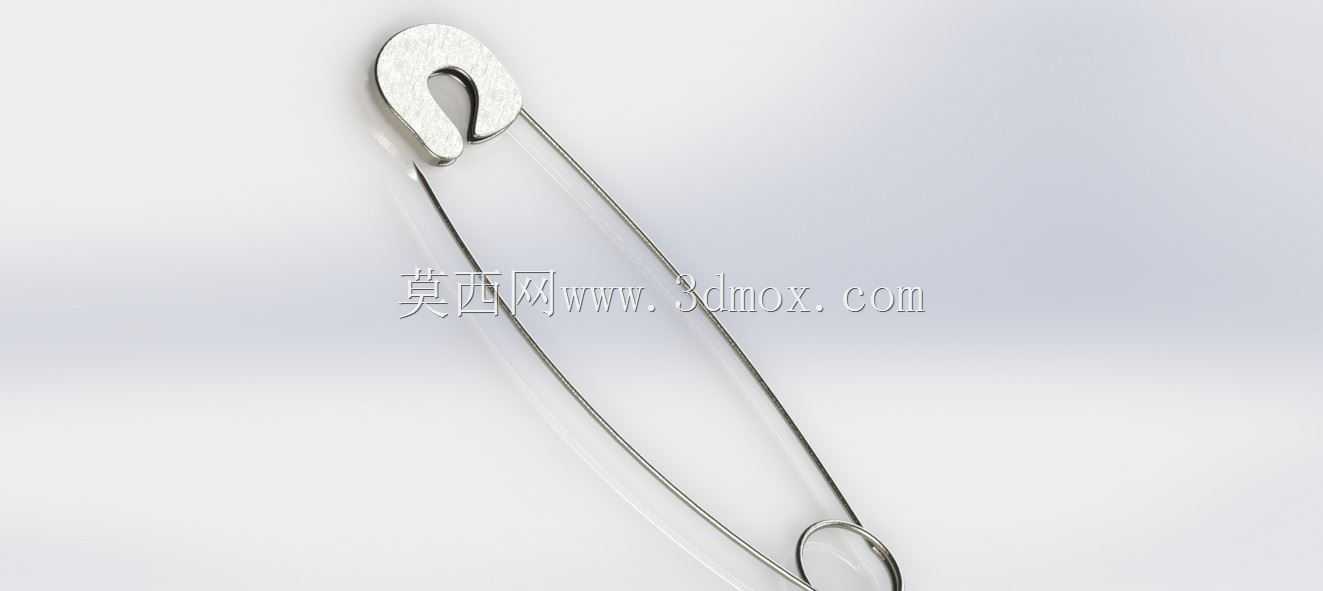

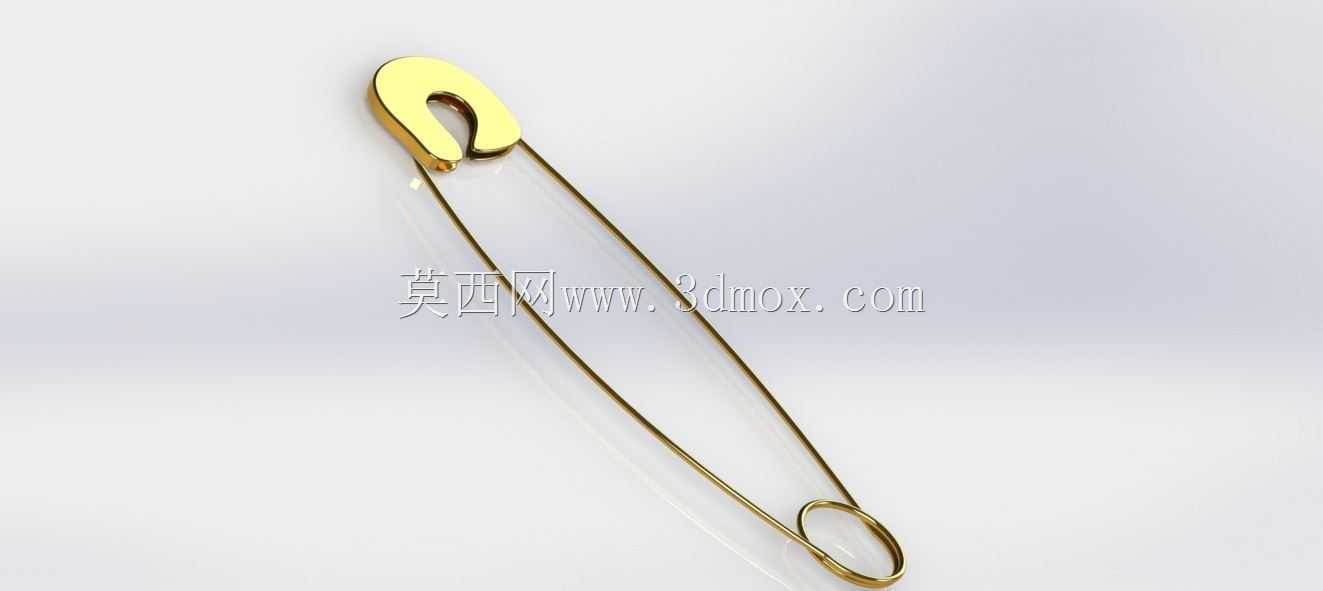

　　建模过程中，别针的弹簧段弧度需要反复调整，整个线材的曲率变化要平滑，从头部锁扣位置延伸出来的两段线材，在靠近尾部回环的位置逐渐收拢，尾部的回环直径控制在3mm，这个尺寸既可以作为开合时的受力支点，又不会因为回环太大导致整体结构松散。表面处理的细节在建模时也要预留对应的工艺余量，比如镀金、镀镍的表层厚度通常在0.02mm到0.05mm之间，建模时的实体尺寸要略小于最终成品尺寸，保证镀层处理后整体尺寸符合设计要求。另外，别针的针尖部分要做渐细的锥度处理，从距离针尖5mm的位置开始逐渐收窄，最末端的针尖圆角半径控制在0.05mm，既保证能轻松穿透多层面料，又不会因为针尖过于尖锐导致日常使用时容易误扎。

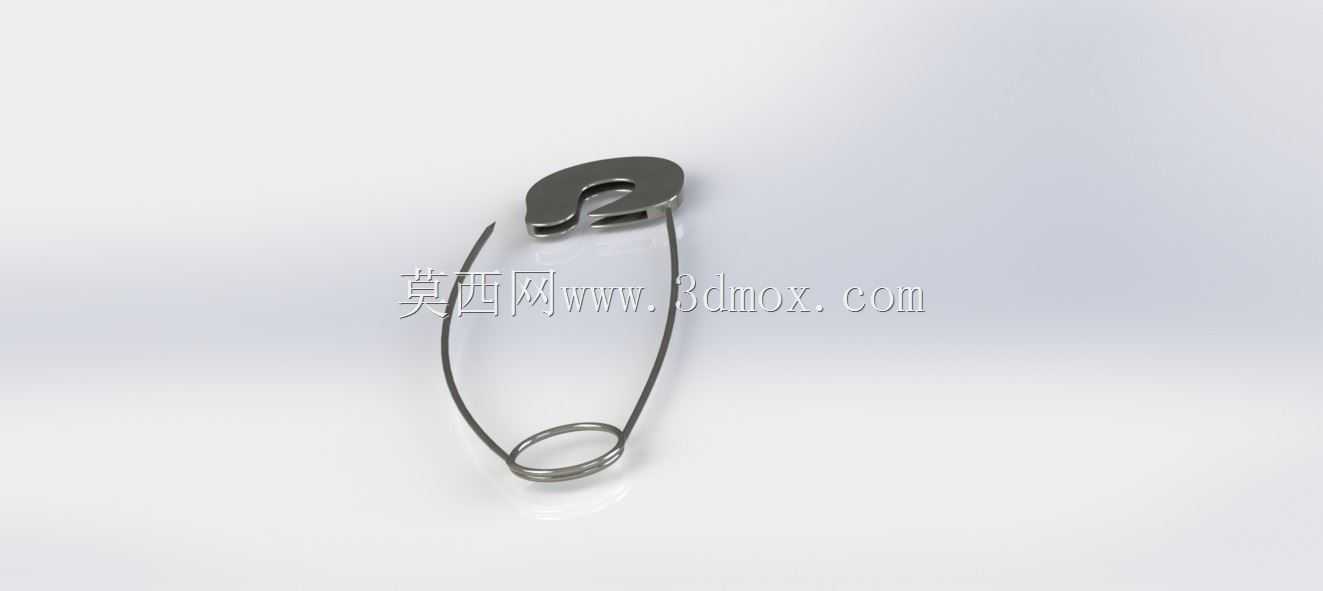

　　很多人在做这类小五金件建模时，容易忽略实际装配和使用的干涉问题，比如别针在完全打开状态下，两段线材的张开角度要控制在25度以内，角度太大容易导致弹簧段超过弹性形变极限，出现永久形变无法复位，角度太小则会导致穿入面料时的操作空间不足，使用起来非常不便。扣合状态下，两段线材要保持基本平行，间距控制在2mm左右，这个间距既能保证别针能容纳多层面料的厚度，又不会因为间距太大导致扣合后面料容易松脱晃动。锁扣部分的结构和线材主体的连接位置，要做平滑的过渡衔接，不能出现凸起的棱角，否则使用时会勾刮面料纤维，损伤衣物。

　　从结构验证的角度，建模完成后可以做简单的运动仿真，模拟别针开合的整个过程，检查针尖在运动轨迹中是否会和锁扣结构出现干涉，弹簧段的形变是否在金属材料的弹性屈服范围内，扣合后锁扣对针尖的包裹量是否足够，在受到横向拉扯力时针尖是否会从卡槽中脱出。这类小五金件虽然结构不复杂，但是对细节尺寸的精度要求很高，往往零点几毫米的尺寸偏差，就会导致整个产品的使用体验大打折扣，甚至出现安全隐患，这也是很多日用五金件看起来简单，但是实际开模生产时需要反复修模调整尺寸的原因。
