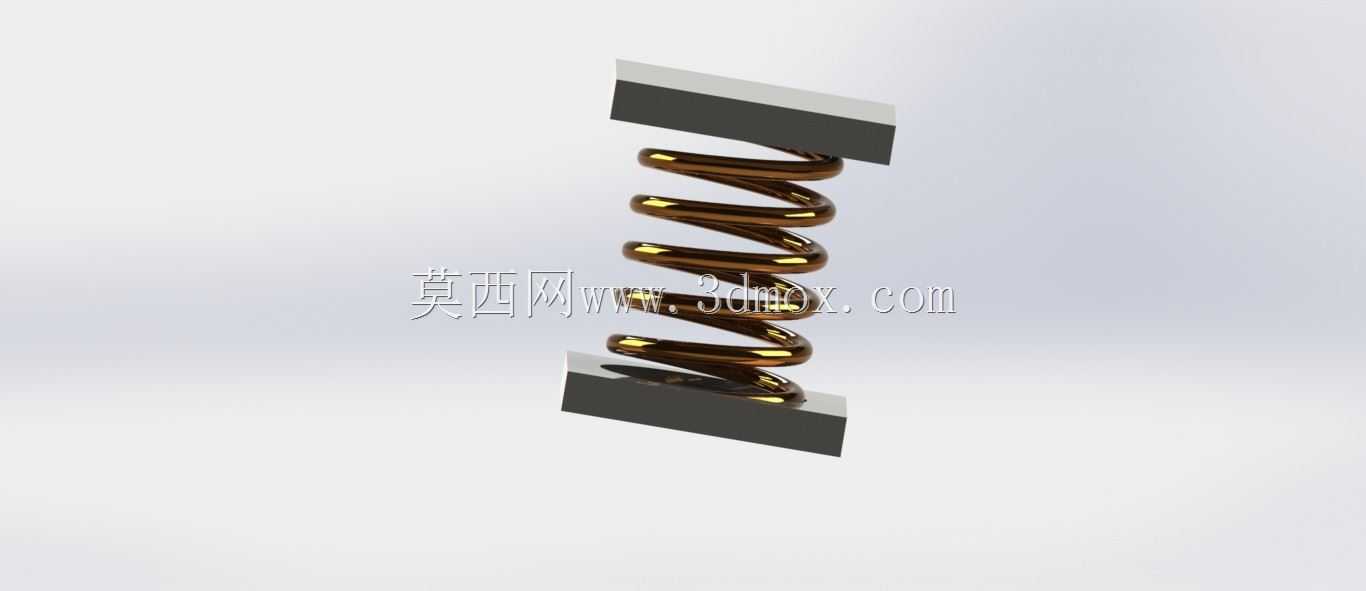

带运动仿真效果的弹簧装配结构设计

　　压缩力通常控制在几牛的区间，保证按压手感轻柔，而用在工业压紧结构上的弹簧，压缩力可能要到几十牛甚至更高，才能提供足够的压紧保持力。设计过程里最先要敲定的是安装边界尺寸，弹簧的外径要和安装座的内孔保留合理的配合间隙，通常单边间隙控制在0.2到0.5毫米之间，间隙太小容易在弹簧压缩过程中出现卡滞，间隙太大则会让弹簧在压缩时出现偏斜，导致弹力输出方向偏移，影响整个结构的动作可靠性。弹簧两端的安装定位结构也很关键，这套装配里弹簧下端和底座的定位柱配合，上端和压块的定位槽贴合，定位柱的高度要保证弹簧在完全复位状态下不会脱出，同时在弹簧压缩到极限行程时，定位柱不会和上端压块发生硬碰撞，预留出足够的安全行程余量。很多新手工程师在做弹簧装配的时候，在日常的机械结构设计工作里，弹性缓冲类的装配结构是很多设备里都会用到的基础单元，这套带运动仿真的弹簧装配结构，核心是还原弹簧在实际工况下的压缩、复位全行程动作，能帮结构工程师在方案阶段就直观验证弹性元件的运动边界，避免后期实物装配出现干涉、行程不足这类常见问题。从实际应用场景来看，这类弹簧装配结构广泛覆盖小到消费电子的按键回弹、小型通讯设备的缓冲触点，大到工业设备的柜门缓冲、小型工装的压紧复位结构，只要是需要提供线性弹性复位力、行程缓冲的部位，都能看到这类装配逻辑的身影。做这套结构设计的时候，首先要明确的是弹簧的工作载荷区间，不同应用场景下的弹簧线径、有效圈数、节距都要匹配对应的压缩力要求，比如用在小型按键上的弹簧，

　　容易忽略弹簧的并圈长度，也就是弹簧被完全压并时的总长度，这个参数直接决定了整个结构的最小安装尺寸，如果设计时没有把并圈长度算进去，很容易出现结构压到底之后弹簧还没到并紧状态，或者弹簧已经并紧但结构还没到设计行程，导致零件被顶坏的问题。这套装配的运动仿真设置，是按照弹簧实际的刚度参数来定义的，能真实模拟弹簧在不同压缩量下的弹力变化，以及整个装配在动作过程中各零件的相对位置关系，通过仿真可以直观看到弹簧在压缩过程中有没有出现歪扭、和周边零件刮蹭的情况，提前修正安装座的尺寸或者弹簧的参数。从外形尺寸来看，整套装配的径向尺寸由弹簧外径加上安装座的壁厚决定，轴向尺寸则要覆盖弹簧自由长度、完全压缩后的并紧长度，以及两端安装结构的连接尺寸，

　　在做整机布局的时候，要给这套弹簧装配预留出足够的轴向运动空间，避免周边其他零件侵入弹簧的运动行程范围。实际选型的时候，还要考虑弹簧的材质，普通工况下用碳素弹簧钢丝就能满足要求，有防腐需求的场景可以选不锈钢弹簧丝，有高温工作要求的则要选用合金弹簧钢材质，不同材质的弹性模量、许用应力都有区别，对应的弹簧刚度计算也要做对应调整。另外，弹簧两端的磨平处理也会影响装配的稳定性，磨平后的弹簧端面和安装座的接触面积更大，受力更均匀，不容易出现偏载，尤其是在行程较长、压缩量较大的应用场景下，端面磨平的弹簧动作一致性会好很多。这套装配结构里的配套压块和底座，设计时也要考虑和弹簧接触部位的硬度，避免弹簧长期反复压缩摩擦把接触部位磨出凹槽，导致弹簧卡滞，

　　通常如果是塑料材质的安装座，会在和弹簧接触的位置镶嵌金属衬套，提升耐磨性能，如果是金属材质的安装座，则要做对应的表面硬化处理，延长结构的使用寿命。在做三维建模的时候，弹簧的螺旋线参数要和实际加工参数保持一致，包括螺旋升角、端部并圈的圈数，这样建出来的模型才能和实物保持一致，仿真出来的运动效果也更贴近实际工况，不会出现模型和实物尺寸偏差导致的装配问题。很多时候工程师在做弹簧类结构设计时，习惯直接调用标准件库的弹簧模型，但标准件模型往往没有匹配具体的安装结构，很容易出现配合尺寸不符的问题，这套装配结构是把弹簧和两端的安装固定件作为一个整体单元来设计，所有配合尺寸都做了对应匹配，直接就能用到对应的设备布局里，省去了反复调整配合尺寸的时间。还要注意的是，弹簧的预压量设计，通常装配完成后弹簧会有一定的预压缩量，保证弹簧在初始状态下就有一定的顶紧力，避免设备在运输或者小幅振动过程中弹簧出现松脱、异响，预压量的大小要根据实际使用场景调整，预压量太小起不到防松的作用，预压量太大会占用过多的有效行程，导致弹簧的可用压缩行程变短，满足不了设计的动作要求。
