锁形创意笔式U盘结构设计方案

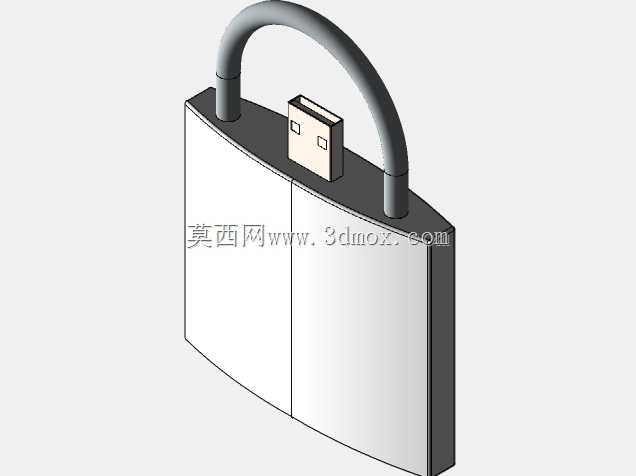

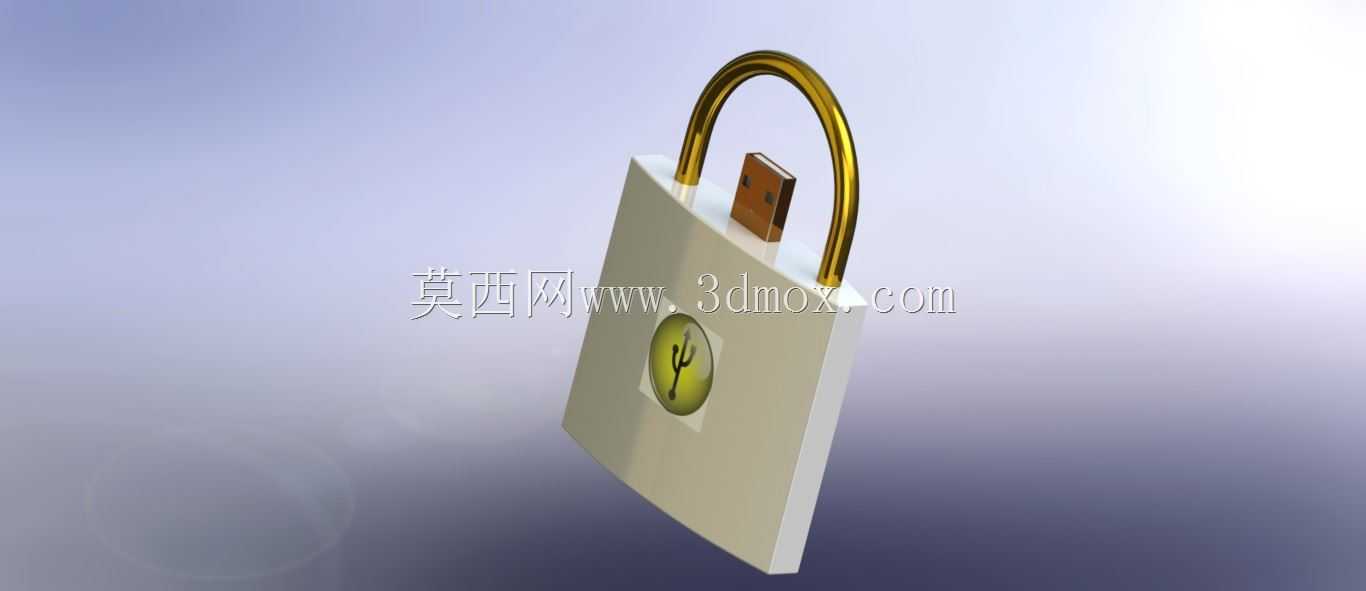

　　日常办公场景里，不少从业者都遇到过U盘易丢、存储介质和随身书写工具分离的麻烦，这款锁形笔式U盘的设计，正是瞄准了这类实际使用痛点展开的结构开发。从结构布局来看，整体采用挂锁的经典外形轮廓，锁梁部分采用金属质感的弧形结构，既保留了挂锁的视觉辨识度，又可以直接作为挂扣使用，能够挂靠在工牌挂绳、笔记本金属环、工装拉链头这类随身点位上，从物理结构上降低存储介质遗失的概率，适配办公人员、外勤技术人员随身携带的使用需求。

　　功能集成层面，设计团队没有单纯做外形的模仿，而是将两类高频使用的功能做了结构融合：锁体主体的核心舱位预留了标准USB闪存模块的安装空间，接口位置设置在锁梁下方的锁舌对应区域，不用额外设置外露的保护盖，通过锁梁的转动行程就能实现USB接口的遮挡防护，日常携带时锁梁处于闭合状态，刚好盖住金属接片，避免接口被口袋里的金属碎屑、灰尘磨损，使用时转动锁梁到开启角度，就能直接露出接口插接电脑设备，省去了拔丢保护盖的常见麻烦。而笔功能的集成没有采用传统伸缩笔的复杂弹片结构，而是在锁体侧面预留了微型书写头的安装位，书写模块采用卡接式固定，替换笔芯时只需要撬开侧面的装饰盖板就能完成操作，不需要拆解整个锁体外壳，兼顾了功能完整性和后期维护的便捷性。

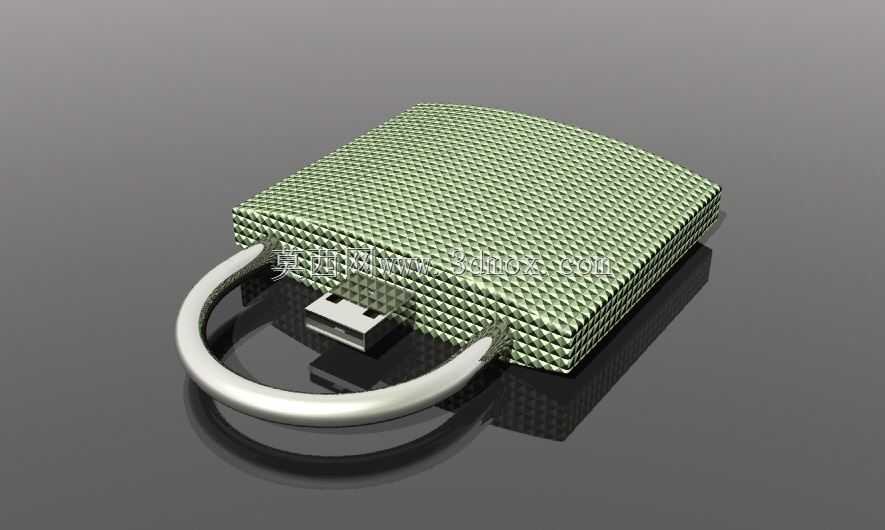

　　尺寸边界的设定上，整体轮廓控制在普通挂锁的常规尺寸区间，锁体主体的长宽高分别控制在45mm、30mm、12mm范围内，锁梁的内空宽度预留15mm，能够适配绝大多数工牌挂绳、笔记本扣环的直径尺寸，不会因为尺寸过大导致携带时硌口袋，也不会因为尺寸过小造成插接电脑时被相邻USB接口遮挡的问题。外壳的结构分件采用上下壳超声焊接的固定方式，接缝位置设置在锁体侧面的装饰条处，既保证了整体结构的连接强度，又能隐藏拼接缝提升外观的整体性，表面处理预留了哑光磨砂和亮面金属两种工艺的适配空间，能够匹配不同使用场景的外观需求。

　　从实际使用的适配性来看，这款结构设计充分考虑了不同使用场景的受力情况：锁梁部分采用和常规挂锁一致的铰接固定结构，日常作为挂扣使用时能够承受至少5kg的吊挂拉力，不会因为正常的随身晃动出现锁梁断裂、主体脱落的问题；USB接口的安装位做了0.2mm的对位公差预留，能够兼容市面上绝大多数台式机、笔记本的USB接口插接公差，不会出现插接过紧或者接触不良的问题；书写头的伸出长度控制在3mm，既能够满足日常在便签、图纸上临时标注的书写需求，又不会因为伸出过长导致书写时笔尖弯折。

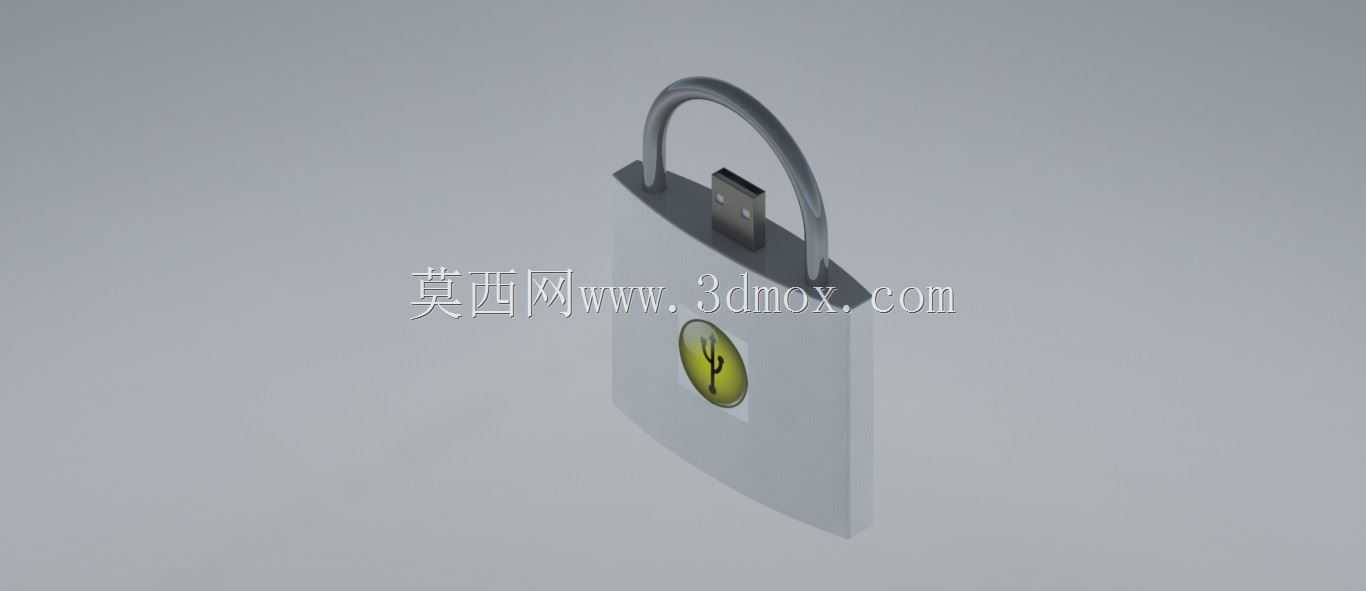

　　结构细节上，锁体正面的标识区域预留了10mm直径的圆形装饰位，可以根据需求做品牌标识或者功能提示的丝印、金属铭牌镶嵌，不会破坏整体的锁形视觉统一性。内部的闪存模块安装位设置了十字形的定位筋，能够兼容不同容量的标准UDP黑胶体闪存模块，不需要针对不同存储容量重新开模，大幅降低了生产环节的模具成本。笔芯的固定位设置了环形的硅胶阻尼圈，书写时不会出现笔尖晃动的问题，书写手感和常规的迷你随身笔保持一致，不会因为功能集成牺牲书写体验。

　　不同于市面上单纯做外形模仿的创意U盘，这款设计在结构层面做了大量的实用性优化，没有为了追求外观的猎奇性牺牲实际使用的便利性，比如锁梁的转动阻尼做了专门的调校，转动到开启和闭合位置时都有轻微的卡位手感，不会因为日常晃动出现锁梁自行转动露出USB接口的问题；外壳的边角全部做了R1.5mm的圆角处理，放在口袋里携带时不会勾刮衣物面料，握持书写时也不会有硌手的棱角触感。整体结构没有采用复杂的传动零件，所有部件都可以通过常规的注塑、冲压工艺加工生产，装配环节只需要完成闪存模块放置、笔芯卡接、上下壳焊接、锁梁铰接四个步骤，生产装配的效率能够满足批量量产的需求。
