滚轮摆杆式行程检测限位开关结构

　　在自动化生产线、机床进给机构、物流输送线、起重设备的行程控制回路里，这类滚轮摆杆式限位开关是最常见的位置检测执行元件，它不需要额外供电触发逻辑信号，完全依靠机械接触的硬触发逻辑，就能在设备运动部件抵达预设边界位置时，瞬间切换内部触点的通断状态，给控制系统传递到位、越界、换向的硬接点信号，相比光电类非接触检测元件，它的抗粉尘、抗油污、抗电磁干扰能力更强，在焊接车间、铸造车间、重载输送线这类工况恶劣的场景里，可靠性远高于非接触式检测元件。

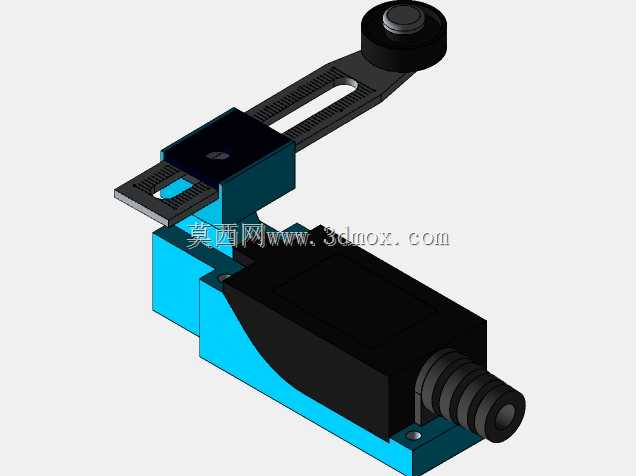

　　从结构设计逻辑来看，这款限位开关采用分体式布局，主体基座为高强度工程塑料包覆金属安装底座，摆杆部分采用可调长度的槽型设计，安装调试时可以根据触发位置的实际距离，松开摆杆的紧固螺丝调整伸出长度，不需要重新加工安装支架就能适配不同的行程触发需求，摆杆末端的滚轮采用耐磨尼龙材质内嵌滚珠轴承，和设备运动挡块接触时是滚动摩擦而非滑动摩擦，既减少了长期往复触发带来的部件磨损，也能降低触发瞬间的冲击噪音，避免硬碰撞导致摆杆变形、开关内部触点错位。开关尾部的出线部位设计了螺纹锁紧式防水接头，配合基座的密封胶条，能达到常规工业场景的防尘防泼溅要求，接线完成后拧紧接头的锁紧螺母，就能固定线缆位置，避免设备运行时的震动拉扯线缆导致接线端子松脱。

　　安装边界上，这款开关的金属底座预留了两个标准长圆形安装孔，孔距适配行业通用的限位开关安装尺寸，可以直接替换同规格的老旧损坏开关，不需要重新在设备机架上钻孔攻丝。基座本体的宽度控制在30mm左右，整体高度不含摆杆时约为55mm，在狭窄的设备安装空间里也能灵活布置，不会和周边的管线、运动部件产生干涉。摆杆的摆动角度范围覆盖左右各45度，不管是正向触发还是反向回程触发，都能准确触发触点动作，不会出现摆杆过行程卡死的问题。内部触点采用速动结构，不管摆杆被推动的速度快或慢，触点的切换速度都是固定的，不会因为运动部件移动速度慢导致触点拉弧烧蚀，能有效延长电气使用寿命。

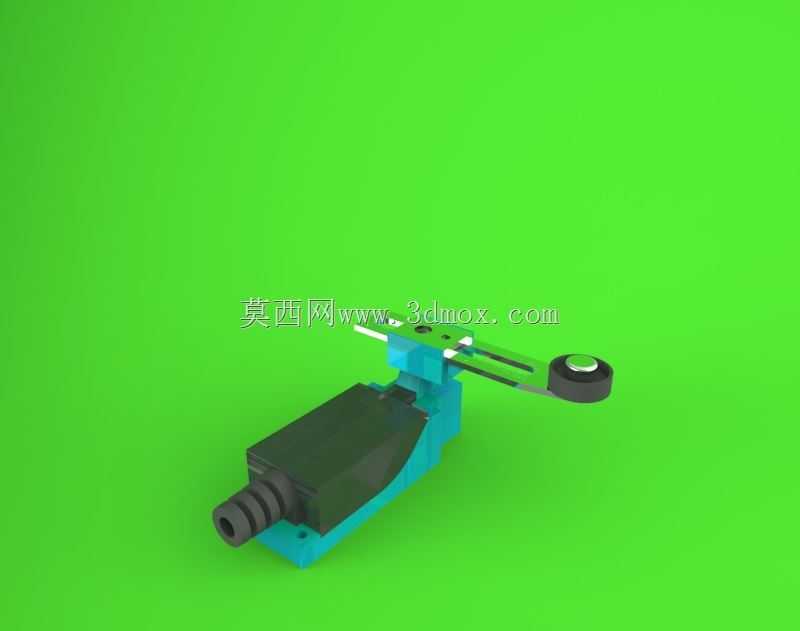

　　在实际设备选型应用时，这类开关常被用在机床工作台的软硬限位回路里，作为软限位失效后的最后一道安全防护，当工作台移动超出软限位设定的行程范围，挡块就会触碰开关滚轮，触发急停回路切断伺服进给动力，避免工作台超程撞击机床床身造成设备损坏。在输送线的分料机构、提升机的上下极限位、自动化立体仓库的堆垛机行走定位场景里，它也常作为原点复归的检测元件，给控制系统传递精准的原点位置信号，保证设备每次复位都能回到统一的基准位置。建模过程中对摆杆的转动配合间隙、滚轮的转动自由度、安装孔的位置公差都做了精准还原，装配体里所有配合关系都按照实际装配逻辑设置，没有多余的约束，也没有干涉的部件，导入三维软件后可以直接用于设备布局的干涉检查、安装支架的配套设计，也可以作为电气元件库的标准件，在后续的自动化设备设计中直接调用，不需要重复建模。开关的外壳曲面过渡、摆杆的冲压折弯结构、尾部接头的螺纹细节都做了还原，不是简化的方块模型，能直接用于设备方案的渲染展示，给客户做方案汇报时可以直观呈现元件的安装位置和整体布局效果。
