长圆辊式棉料裁切作业设备结构

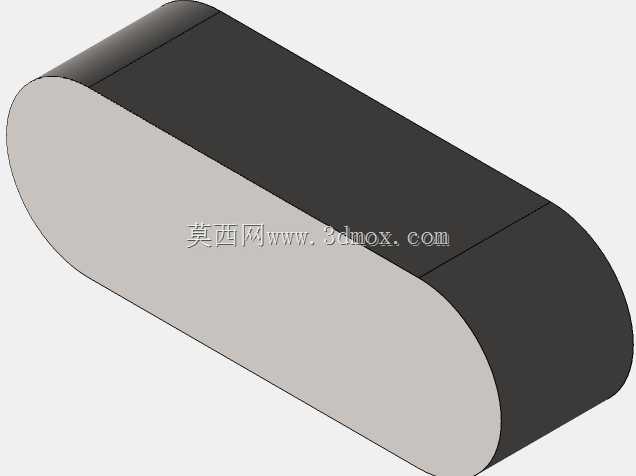

　　在棉纺加工、卫生用品生产、包装耗材制备等涉及散纤维、棉卷材定长裁切的作业场景中，这类长圆辊式裁切结构是产线前段完成棉料定量分切的核心执行部件，区别于传统闸刀式裁切的冲击式作业，该结构采用连续辊面配合隐藏式裁切刃的设计，能够在棉料匀速输送过程中完成无停顿裁切，避免了间歇式作业带来的物料拉扯、棉絮飞散问题，尤其适配蓬松度较高的脱脂棉、保温棉、化妆棉卷材的连续加工需求。从结构设计逻辑来看，整体采用两端半圆封头的长条形封闭壳体结构，壳体上半部分为裁切执行机构的安装基准面，下半部分为裁切后棉料的导料弧面，两端的半圆封头并非单纯的外形修饰，而是内置了辊轴支撑轴承座与裁切刃的行程导向槽，相比直角端盖结构，圆弧封头能够减少棉料输送过程中的边角勾挂，

　　同时降低设备运行时的气流紊流，减少车间内棉絮在设备边角的堆积，降低日常清洁维护的频次。设备的安装边界需要结合产线输送速度匹配预留空间，整体长度方向需要匹配对应棉卷材的最大幅宽，两端预留不小于150mm的轴承安装与维护操作空间，宽度方向的圆弧半径决定了单批次裁切的棉料厚度上限，安装时设备底部需要与输送平台保持2-3mm的间隙，间隙过大会导致裁切时棉料底部塌陷出现毛边，间隙过小则会剐蹭输送皮带造成皮带磨损。功能实现层面，裁切刃隐藏在长直壳体的拼接缝隙内，采用辊轴转动带动裁切刃做定角度往复摆动的动作逻辑，当输送辊带动棉料行进至预设长度时，裁切刃沿弧面导向槽快速下压完成裁切，随即复位等待下一次动作触发，这种结构相比外露式裁切刃，

　　能够避免作业人员误触的安全风险，同时封闭的壳体结构可以将裁切产生的少量棉絮限制在壳体下方的导料区域，配合产线配套的吸尘口即可完成棉絮收集，无需额外在裁切位置加装大面积防尘罩。设计过程中需要重点考量壳体的形位公差控制，长直段的平面度需要控制在0.1mm/m以内，两端半圆封头与长直段的拼接错位量不超过0.05mm，否则会导致裁切刃运行时出现卡滞，或者裁切间隙不均匀出现棉料连丝的问题；内置的辊轴需要做动平衡校正，平衡等级不低于G6.3，避免高速连续作业时出现设备振动，导致裁切尺寸偏差超出允许范围。实际应用中，该结构可以直接对接现有棉料输送产线，不需要对原有输送架构做大规模改造，仅需要在对应裁切位置预留安装孔位与触发信号接线即可，

　　适配的棉料克重范围从20g/㎡的薄款化妆棉到200g/㎡的保温棉卷材都可以通过调整裁切刃的下压行程与动作压力完成适配，相比专用裁切设备具备更强的产线适配性。结构的受力点集中在两端的轴承安装位与裁切刃的摆动支点位置，设计时这两个位置的壁厚需要比壳体其他位置加厚30%，同时采用圆角过渡避免应力集中，长期连续作业下也不会出现支点位置开裂、轴承座偏移的问题。导料弧面的粗糙度需要控制在Ra1.6以下，表面做硬质阳极氧化处理，减少棉纤维与弧面的摩擦阻力，避免棉料在导料位置出现堆积堵料的情况，同时光滑的表面也更便于日常清理，擦拭时不会勾挂棉纤维。
