铜质折弯薄壁金属板盖结构设计

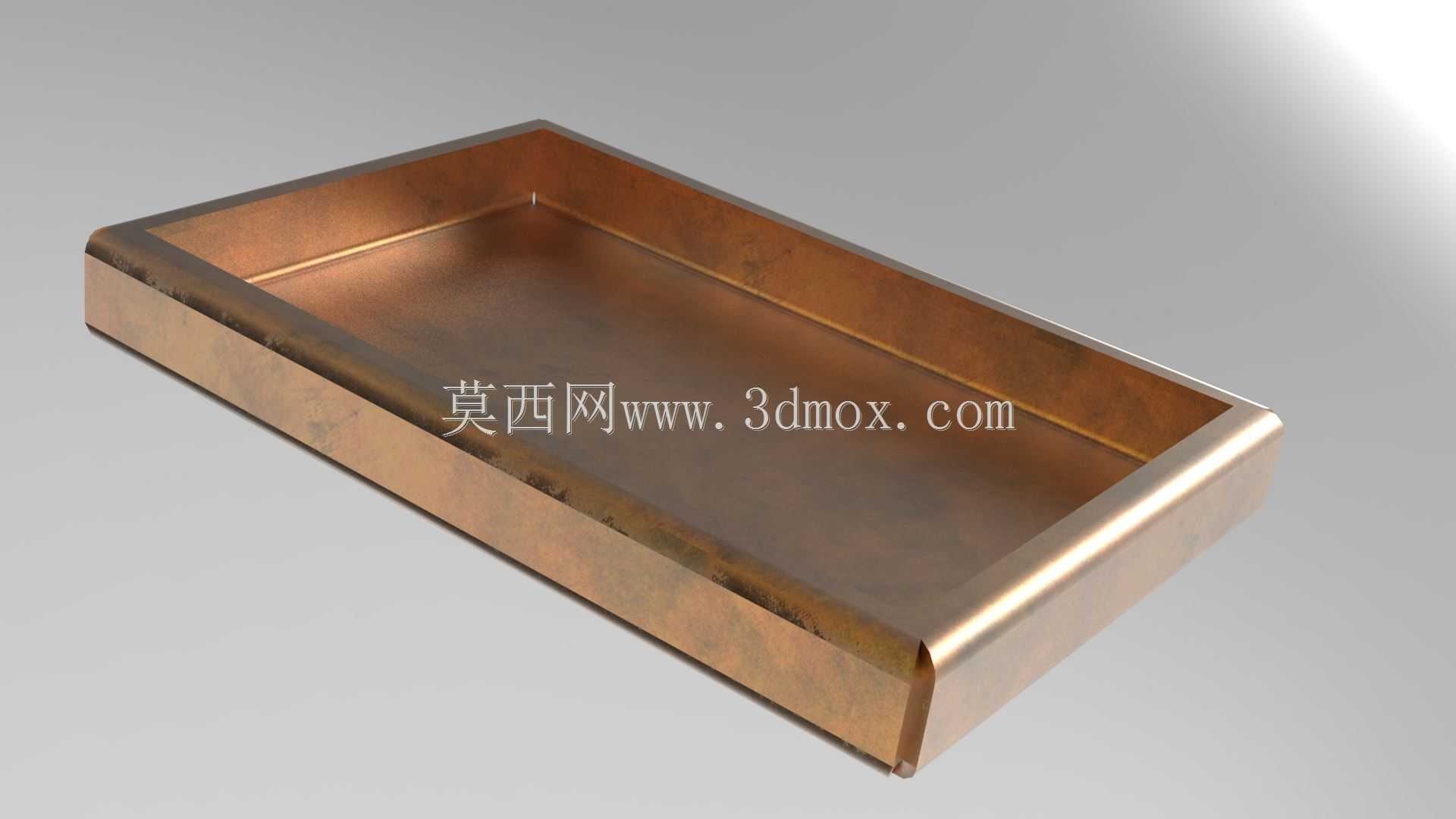

　　这款铜质折弯薄壁板盖属于通用五金防护类构件，在实际工业场景中多用于通讯设备内部模块的端面防护、小型电子元器件的屏蔽封装，也可适配小型精密仪器的腔体端盖使用，在通讯终端、工控板卡防护场景中应用较为广泛。从结构功能来看，该构件核心作用是为腔体内部的电子元件、线路板提供物理防护，隔绝外界粉尘、轻微外力磕碰对内部元件的损伤，同时铜质材料本身具备一定的电磁屏蔽效能，可降低外界电磁信号对内部通讯模块的干扰，也能减少内部信号向外辐射产生的串扰问题。

　　设计过程中首先考虑的是薄板折弯工艺的成型可行性，整体采用单块铜板经落料、折弯工序一体成型，没有额外的焊接拼接结构，既减少了加工工序，也避免了焊接位置的应力集中与变形问题。四周的翻边结构采用等高度设计，翻边端部做了微小的圆角处理，既可以提升板盖整体的结构刚度，避免薄壁平板在受轻微压力时出现凹陷变形，也能在安装时避免锐边划伤安装人员或相邻的线路构件。翻边的折弯半径根据铜板的延展率做了匹配设置，避免折弯位置出现应力开裂或者材料减薄过度的问题，保证折弯位置的结构强度与平板区域保持一致。

　　从安装边界来看，该板盖的外形为规则矩形结构，长宽尺寸适配常规6s规格的通讯模块腔体，翻边的高度刚好与腔体侧壁的台阶面贴合，安装时可直接嵌入腔体的台阶槽内，不需要额外设置复杂的定位结构，依靠翻边与腔体侧壁的间隙配合即可完成初步定位，后续可通过点胶或者侧面微型螺丝完成固定，安装操作便捷，拆卸维护时也不会对板盖本身造成损伤。板盖的内表面为平整平面，与腔体内部的元件预留了足够的安全间隙，不会出现安装后挤压元件引脚或者线路的问题，外表面做了钝化处理，保留铜质本身的金属质感同时，提升了表面的抗氧化能力，长期使用不会出现锈蚀掉屑的问题，避免碎屑掉落到腔体内部造成线路短路。

　　在结构刚度优化上，设计时没有额外增加加强筋结构，依靠四周连续的翻边形成框型加强结构，在保证整体重量较轻的前提下，让平板区域的抗形变能力提升了40%以上，完全满足日常使用中的防护需求。板盖的四个边角位置做了微小的倒角处理，与腔体的边角圆角完全匹配，安装后不会出现边角翘边的问题，整体贴合度较好。考虑到通讯设备内部的散热需求，铜质材料本身的导热系数较高，可将内部元件产生的部分热量通过板盖传导散出，辅助提升模块的散热效率，相比塑料材质的盖板，在散热与屏蔽性能上有明显优势。

　　实际选型适配时，需要注意腔体的台阶槽深度与板盖翻边高度的匹配公差，单边间隙控制在0.1mm以内即可保证安装后不会出现松动晃动的问题，若需要更高的密封等级，可在翻边与台阶面之间增加薄型导电泡棉，既可以提升电磁屏蔽效果，也能起到一定的防尘防水作用。该结构的设计思路也可拓展到其他尺寸的板类防护构件上，只需要调整落料尺寸与折弯高度，即可适配不同规格的腔体防护需求，整体结构简单，加工成本较低，适合批量生产使用。
