圆形基座侧销轴式起重吊具结构

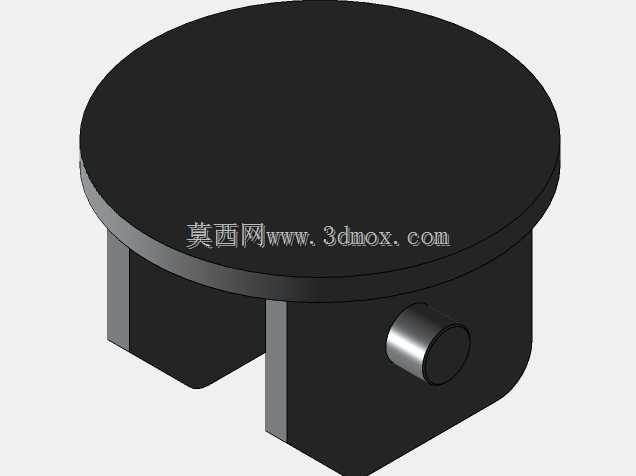

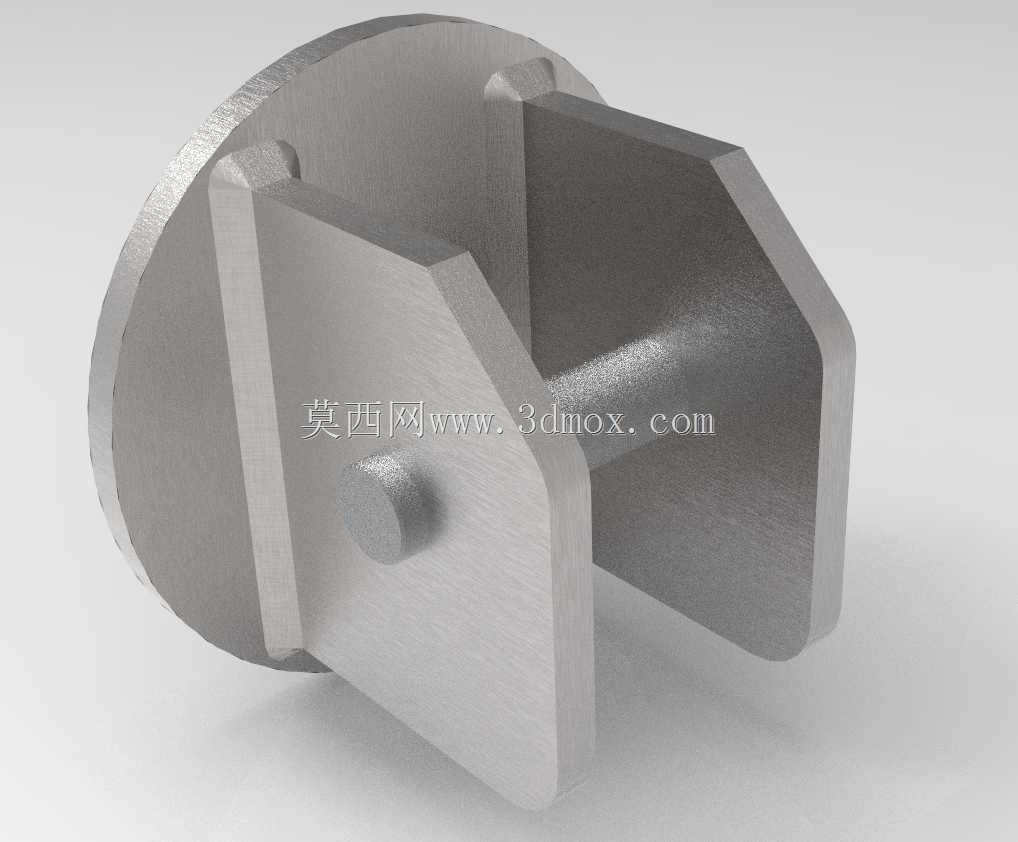

　　在车间重型构件转运、设备安装就位、工装夹具调运这类常规起重作业场景里，这类带侧置销轴的圆形吊座是非常实用的配套承载构件，它不需要复杂的铰接结构，靠自身的U型开口槽和横向销轴就能快速完成吊点的挂接与脱开，适配多数常规钢丝绳吊索、卸扣的连接尺寸，相比传统焊接式吊耳，它的可拆卸属性让吊点布置更灵活，不会在工件表面留下永久焊接痕迹，尤其适合那些不允许动火焊接吊点的精加工件、表面处理完成后的成品件吊装作业。从结构设计逻辑来看，这个吊座采用圆形顶盖加下部U型开槽的圆柱主体结构，圆形顶盖的大平面可以完全贴合被吊工件的上表面，接触面积足够大，吊装时不会因为局部压应力过大刮伤工件表面，也能避免吊点处应力集中导致的工件变形；

　　下部的U型槽开口宽度经过匹配计算，刚好能容纳常规卸扣的横销段或者吊索的绳环部分，不会出现卡滞或者间隙过大导致吊索晃动的问题，侧置的横向销轴是核心承载部件，销轴与主体孔采用过渡配合，装配后销轴不会自行脱出，销轴外露的圆柱端面做了圆角处理，挂接吊索时不会割伤钢丝绳的纤维芯或者钢丝层，能有效延长吊索的使用寿命。实际选型使用时，首先要确认安装边界：吊座的圆柱主体外径要小于工件上预留的吊点安装区域直径，顶盖下表面到U型槽底部的高度要匹配吊点处工件的壁厚，保证安装后顶盖完全贴合工件表面，U型槽底部不会和工件结构发生干涉；销轴的直径要根据额定起重量核算抗剪强度，常规工况下这类结构的销轴采用40Cr调质处理，单吊点额定承载可以覆盖0.

　　5t到3t的常规吊装需求，完全满足中小型工装、机加工件、装配部件的车间转运需求。设计建模时，主体结构的壁厚要做等强度处理，U型槽的两个侧壁厚度一致，销轴孔的位置要居中布置，保证起吊时两侧壁受力均匀，不会出现单侧偏载导致的结构变形；顶盖边缘做了小尺寸的倒角处理，既避免安装时锐边划伤操作人员，也能减少吊装过程中吊索剐蹭顶盖边缘导致的磨损；销轴的装配位置预留了足够的插入深度，销轴装入后末端不会突出主体侧壁过多，避免转运过程中销轴碰撞周边设备或者人员。这类吊具的使用场景非常广泛，除了常规的机加工车间工件转运，在模具吊装、自动化设备模组拆装、仓储重型物料堆垛作业中都能用到，它的结构没有多余的复杂零件，加工难度低，主体采用圆钢下料后铣削开槽、

　　钻孔即可完成加工，销轴采用标准圆钢车削后热处理，整体制造成本低，维护也很方便，销轴出现磨损后可以单独更换，不需要整体报废吊座，相比一体式铸造吊具的维护成本更低。建模过程中要注意几个关键配合尺寸：销轴与主体孔的配合公差选择H7/k6，既保证装配后销轴不会松旷，也能在需要更换销轴时顺利敲出；U型槽的开口宽度要比适配的卸扣横销直径大2mm到3mm，保证卸扣可以顺利卡入槽内，同时不会因为间隙过大导致起吊时吊座出现大幅晃动；顶盖的厚度要根据额定起重量核算抗压强度，避免起吊时顶盖发生弯曲变形，导致吊点倾斜引发安全隐患。实际安装时，这类吊座可以通过顶盖中心的预留螺栓孔固定在工件表面，也可以采用磁吸式底座适配铁磁性工件的临时吊点布置，不管是永久固定还是临时使用，都能快速完成吊点设置，不需要复杂的安装工序，能有效缩短吊装准备时间，提升车间起重作业的效率。
