锥头圆柱定位销轴精密结构设计

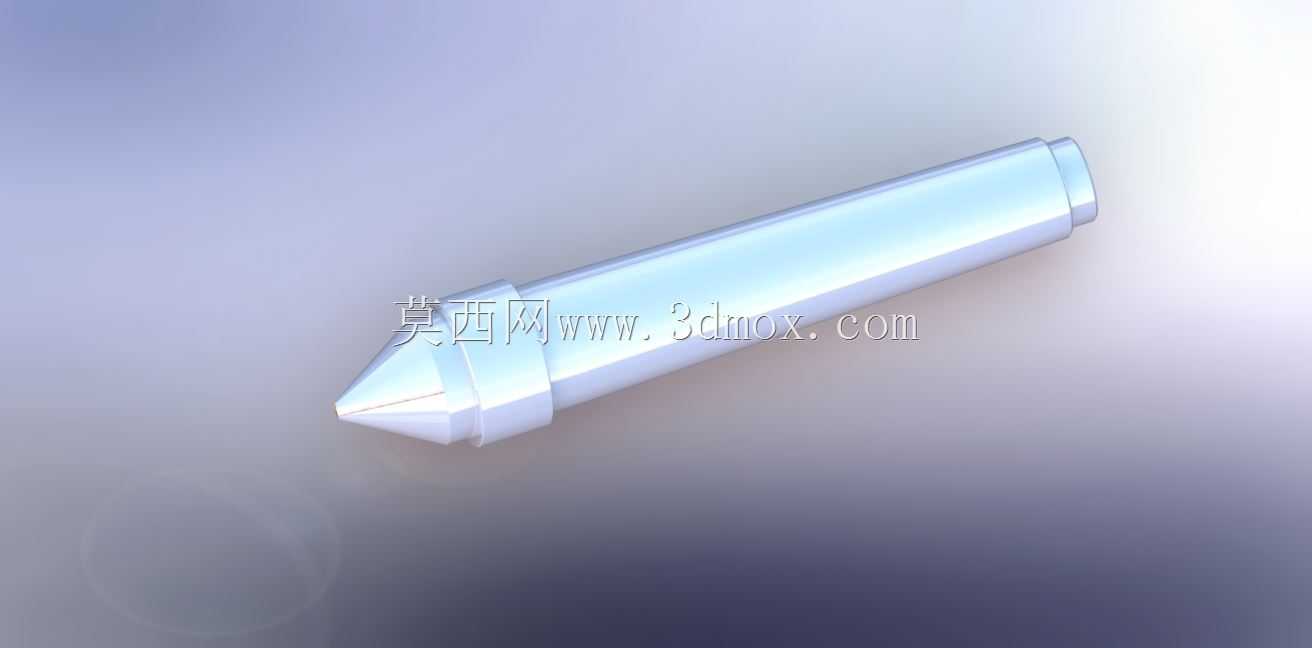

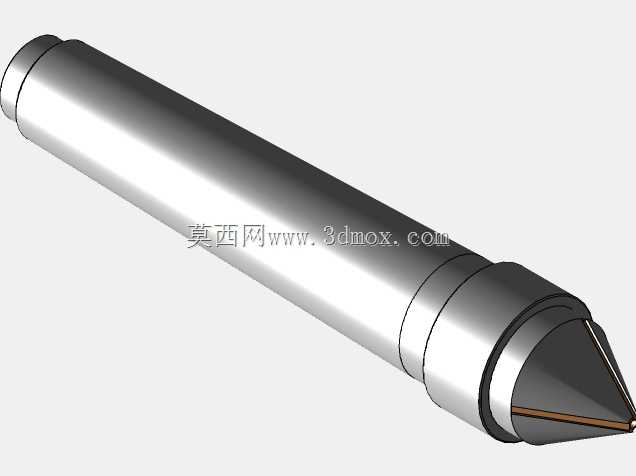

　　这类锥头圆柱销轴在工装夹具定位、小型设备模组连接、通讯设备内部结构固定场景中应用十分广泛，日常做结构设计时，这类零件看似简单，实则直接影响整套机构的装配精度与长期运行稳定性。从结构功能来看，销轴主体采用等直径圆柱段设计，主要承担径向定位与剪切载荷传递作用，端部的锥面结构是整个零件设计的核心巧思，装配时锥面可以起到自动导正的作用，不需要严格对准安装孔的同轴度就能顺利推入，大幅降低装配环节的对位难度，尤其适合狭小空间内的盲装作业场景，在通讯类设备内部走线架固定、小型模组拼接时，操作人员不需要完全目视安装位就能完成装配，能有效提升产线装配效率。

　　设计这类销轴时，首先要明确安装边界条件，圆柱段的外径公差需要匹配安装孔的配合等级，若用于精密定位场景，一般选用过渡配合，圆柱段的长度需要根据被连接件的总叠厚确定，要保证销轴装入后端部不会突出安装面过多，避免干涉周边其他零件的运动轨迹，同时也不能过短导致连接定位失效。锥头部分的锥角选择需要兼顾导正效果与结构强度，锥角过小会导致锥头段过长，浪费材料同时增加销轴整体长度占用空间，锥角过大则会失去导正作用，装配时依旧容易卡滞，常规场景下选用30度到45度的锥角区间最为合适，锥面与圆柱段的衔接处需要做微小的圆角过渡，避免热处理或者受载时出现应力集中导致断裂。销轴尾端的小直径凸台结构，主要用于装配到位后的轴向限位，部分场景下也可以配合卡簧使用，防止销轴在设备运行振动过程中从安装孔内脱出，凸台的直径比圆柱段大1到2毫米即可，凸台厚度根据轴向受力大小确定，不需要做的过厚，避免增加不必要的重量与空间占用。

　　从实际选型应用角度来说，这类销轴如果用于有相对转动的铰接场景，圆柱段表面需要做硬化处理，提升耐磨性能，延长零件使用寿命；如果仅用于静态定位场景，选用常规结构钢材质即可满足强度要求。在通讯设备内部应用时，还要考虑零件的防腐蚀性能，部分户外通讯设备内的销轴需要做表面镀锌或者钝化处理，避免长期处于温湿度变化环境下出现锈蚀，导致后续设备维护拆解困难。做三维建模时，要特别注意锥面与圆柱面的同轴度公差标注，还有各段衔接处的圆角处理，不能出现尖锐棱角，一方面避免装配时划伤操作人员或者其他零件的绝缘层，另一方面也能减少热处理环节的开裂风险。这类零件虽然属于通用五金配件范畴，但在不同应用场景下的尺寸细节调整十分重要，比如用于薄壁件连接时，圆柱段的配合长度不能超过薄壁件的总厚度太多，否则会导致零件装配后出现翘曲；用于有振动冲击的场景时，需要适当增加圆柱段的直径，提升销轴的抗剪切强度，避免受冲击时断裂失效。在实际装配过程中，锥头结构还能起到一定的孔位误差补偿作用，当两个被连接件的安装孔存在微小的位置度偏差时，锥面推入过程中可以带动零件轻微移位，自动对齐孔位，降低零件加工时的位置度精度要求，从而控制整体加工成本。
