带法兰安装座的圆柱定位销支撑构件

　　在工装夹具、自动化装配线的定位工位以及通讯设备模组装配环节中，这类带法兰基座的定位销支撑构件是保证工件重复定位精度的核心基础零件，很多人在做定位结构设计时容易忽略安装基座的刚性与同轴度公差，最终导致批量装配时定位销偏磨、工件定位偏移的问题，这款构件的设计恰好针对这类现场痛点做了结构优化。从实际使用场景来看，这类构件常被用在6S产线的治具板安装位、小型通讯模组的装配定位工站，以及精密检测设备的工件承载台定位点，区别于普通直杆型定位销，它自带一体化的法兰安装盘，不需要额外加工销座的配合孔，直接通过法兰盘上的安装孔就能完成固定，大幅降低了现场装配的配做工作量。

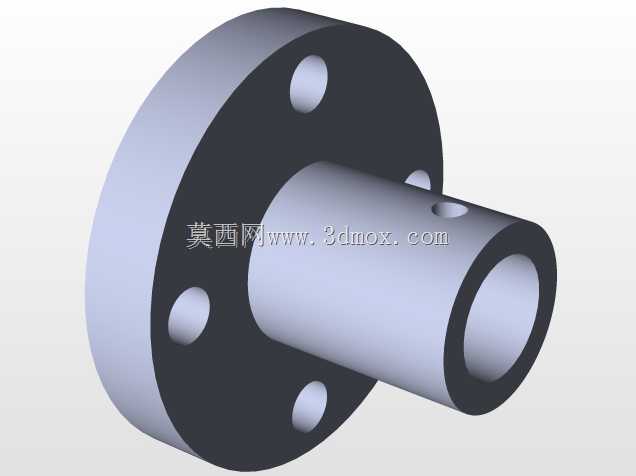

　　从结构功能上拆解，构件分为两个核心功能段，一端是带均布安装孔的法兰盘，法兰盘端面与圆柱主体的垂直度公差控制在0.02mm以内，保证安装后销体轴线与安装基面完全垂直，避免定位销倾斜带来的定位误差；法兰盘上的四个安装孔采用沉孔设计，装配时内六角螺丝的头部可以完全沉入沉孔内，不会突出法兰端面干涉工件放置，这一点在薄型工件的定位场景中尤为重要，很多新手设计时忘记做沉孔，螺丝头突出基面0.5到1毫米，导致工件放置不平，定位精度完全失效。另一端是空心圆柱定位段，销体内部做通孔设计一方面可以减轻构件整体重量，对于需要频繁更换治具的轻型装配工位来说，能降低操作人员的换型负重；另一方面通孔可以作为压缩空气的通气孔，在有切屑或者粉尘的装配工位，接通压缩空气就能从销体端部吹出气流，避免定位孔内积存碎屑导致工件无法完全落座，这个细节在3C电子、通讯小零件的装配场景里实用性很强，很多现场的定位故障都是因为孔内藏了细小的塑料屑或者金属毛刺，导致工件放不到位，触发设备误报警。

　　设计思路上，这款构件没有采用分体式销座加定位销的组合结构，而是选择一体化加工成型，主要是考虑到通讯类小零件装配工位的定位精度要求通常在0.05mm以内，分体式结构存在销与销座的配合间隙，长期反复插拔工件后，配合间隙会因为磨损逐渐放大，最终导致定位精度超差，一体化结构从根源上消除了这个配合间隙，整体刚性更好，长期使用的精度保持性更强。销体侧壁上开的径向小孔是为了安装锁紧顶丝，当需要在销体上外接定位衬套或者调整定位高度时，可以通过顶丝固定外接配件，不需要额外在销体上加工键槽或者其他限位结构，拓展了构件的使用场景，比如遇到不同孔径的定位孔时，只需要更换对应外径的衬套，用顶丝锁紧就能快速适配，不用更换整个定位构件，降低了治具的改造成本。

　　从安装边界尺寸来看，法兰盘的外径设计为圆柱定位段外径的1.8倍，这个比例是经过现场验证的，既不会因为法兰盘过大占用过多的治具板安装空间，也不会因为法兰盘太小导致安装后刚性不足，在侧向受力较大的插拔工位也不会出现基座松动的问题；圆柱定位段的长度根据常见通讯类工件的定位孔深度设计，预留了1.5mm的导入倒角，工件放置时可以通过倒角自动导正，不需要操作人员完全对准孔位就能顺利落座，提升了装配效率。安装孔的孔位分布采用均匀圆周排布，相邻安装孔的中心距公差控制在±0.05mm，保证同规格的构件可以完全互换，现场维护时直接更换备件就能恢复精度，不需要重新配打安装孔。

　　在实际选型使用时需要注意，这类定位构件的配合公差需要根据工件定位孔的公差做匹配，如果是用于粗定位场景，定位段外径可以选g6公差，插拔更顺畅；如果是用于精密终定位场景，定位段外径选h6公差，配合间隙控制在0.01mm到0.02mm之间，既能保证定位精度，也不会出现工件卡滞的问题。另外法兰盘的安装基面需要做Ra1.6的表面粗糙度处理，安装时要保证治具板的对应安装面平整，没有凸起或者焊渣，否则法兰盘锁紧后会出现销体倾斜的问题，影响定位精度。空心销的内壁不需要做太高的精度处理，只要保证通孔通畅即可，作为气路使用时要在供气端加装小型空气过滤器，避免杂质堵塞通孔影响吹气效果。
