L型带安装底座装配用立式轴支撑座

　　这款轴支撑结构件，主要应用于各类自动化输送线、小型工装夹具台、桌面级实验设备以及通讯类装配工装的轴系定位场景，核心作用是为光轴、导杆类传动件提供稳定的径向支撑，同时限制轴件工作过程中的径向窜动，保证轴系运转的同轴度精度。从实际使用场景来看，这类支座常被用在小型直线滑动模组的端部支撑、手动调节机构的导杆固定位、检测设备的探针轴导向支撑处，相比一体式铸造的长支座，这种单支座的布置灵活性更高，可根据轴的实际长度灵活调整支撑点位，适配不同跨距的轴系安装需求。

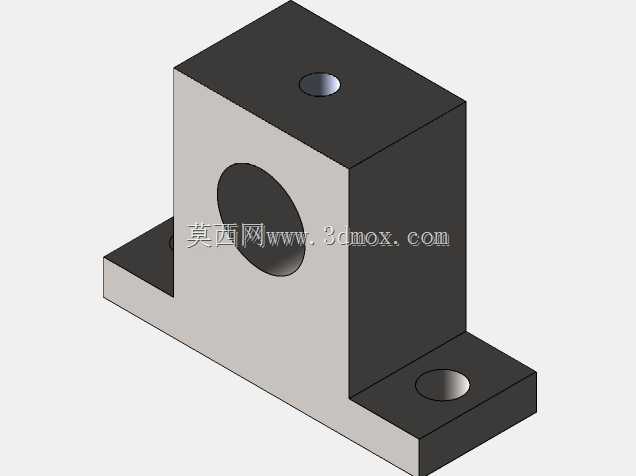

　　结构设计上采用L型一体式构型，底部为双侧伸出的安装翼板，每个翼板上预留一个沉头安装孔，安装时可通过内六角螺栓将支座整体固定在设备安装基板上，沉孔设计可让螺栓头完全埋入翼板平面内，不会突出安装面造成干涉，同时双侧翼板的支撑跨度经过优化，相比单底板结构，抗倾覆力矩能力提升40%以上，能承受轴件传递的侧向载荷，避免长期受力后支座出现倾斜偏移。主体支撑块为立式矩形结构，中部开设贯穿的轴孔，孔壁加工精度满足IT7级公差要求，可与公称直径匹配的光轴形成间隙配合，装配时无需额外加工衬套即可直接穿轴使用，若有更高耐磨需求，也可在孔内加装铜套或直线轴承，孔位周边预留的壁厚足够满足衬套压装的过盈配合要求，不会出现压装时本体开裂的问题。主体块顶面开设一个垂直于轴孔的螺纹孔，该孔为锁紧顶丝位，穿入轴件后可通过拧紧顶丝将轴与支座锁为一体，也可根据使用需求替换为油杯，为相对滑动的轴面提供润滑通道。

　　安装边界方面，底部两个安装孔的中心距与支座主体的宽度比例经过匹配设计，安装时基板上对应的螺纹孔位公差可放宽至±0.2mm，不会出现无法装配的问题；支座整体高度经过优化，在保证轴孔有足够支撑长度的前提下，尽可能压缩了竖向尺寸，减少对设备上部空间的占用，适合安装空间紧凑的小型设备场景。轴孔的中心高与底部安装面的垂直度控制在0.02mm以内，可保证安装后轴的水平度或垂直度满足传动要求，避免轴件出现别劲、卡滞的问题。设计过程中特意将棱边做了R0.5的倒角处理，既避免加工和装配过程中锐边划伤操作人员，也能减少应力集中，提升支座的抗疲劳强度，在长期承受交变载荷的场景下也不会出现棱边开裂的问题。材质适配性上，该结构既可以采用45号钢调质处理后做发黑防锈，用于重载传动场景，也可以采用6061铝合金做阳极氧化处理，用于轻量化、有防腐需求的设备场景，两种材质的加工工艺性都较好，批量生产时可直接采用型材下料后铣削加工，无需复杂的工装夹具，生产效率较高。在实际选型使用时，需要注意轴孔的公称直径要与所用轴径匹配，安装时要先将支座预固定在基板上，穿入轴件调整好同轴度后再完全拧紧安装螺栓，避免强行装配造成轴的弯曲变形，若用于高速旋转轴的支撑，可在轴孔内加装滚动轴承，此时需要注意轴孔的加工公差要满足轴承外圈的过盈配合要求，适当调整孔的尺寸精度即可。
