四叶手持迷你玩具扇结构设计

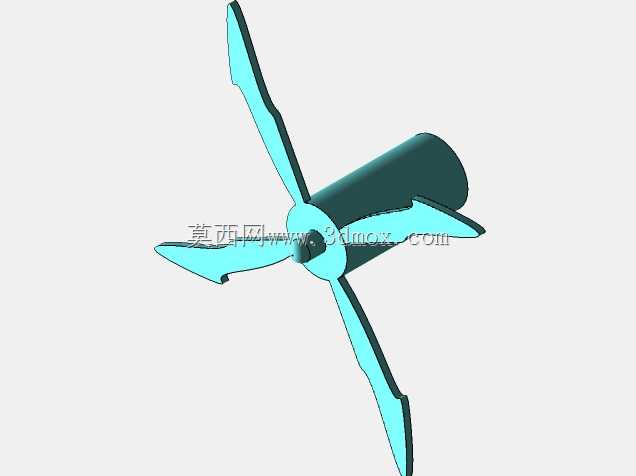

　　这款四叶结构的迷你手持玩具扇，核心应用场景覆盖儿童手持把玩、桌面小型送风、文创周边配套玩具等多个民用消费领域，区别于常规工业散热扇与家用落地扇，其设计全程围绕低转速安全、轻量化握持、低加工成本三个核心目标展开。从结构设计逻辑来看，扇叶采用大后掠角弧形翼型，每片扇叶的前缘做了1.2mm的圆弧倒钝处理，完全规避尖锐边角带来的划伤风险，适配低龄儿童使用的安全要求；扇叶与中心轮毂采用一体化连接结构，轮毂中心预留直径3mm的标准电机轴安装孔，孔壁设计有0.3mm高的轴向定位凸台，装配时可直接卡入微型直流电机的输出轴卡槽，无需额外粘接或紧固件固定，大幅降低组装工序的复杂度。扇体的动力舱为圆柱型筒体结构，筒体直径28mm，长度62mm，

　　刚好适配常规7号电池双节串联的仓体尺寸，筒体内壁设计有两条对称的轴向定位筋，筋高1mm，可直接卡住电池架的侧边滑槽，避免电池在把玩晃动过程中出现接触不良的问题；筒体尾部预留直径8mm的按压开关安装位，开关孔边缘做了0.5mm的沉台设计，开关装配后表面与筒体尾部端面齐平，不会出现凸起误触的情况。从安装边界尺寸来看，整扇装配完成后总回转直径为120mm，动力舱与扇叶连接端做了直径22mm的过渡锥面，锥面与扇叶轮毂的间隙控制在1.5mm，既保证扇叶转动时不会与筒体发生剐蹭，又能避免间隙过大夹入儿童发丝的风险。扇叶的厚度从根部的2.5mm逐步过渡到叶尖的1.2mm，在保证PP塑料注塑成型时充模完整的前提下，尽可能降低扇叶整体重量，

　　减少电机转动时的偏心振动，即使长时间握持也不会出现明显的麻手问题。翼型截面的弧度经过反复调整，在3000转/分钟的额定转速下，送风距离可达到0.8米，完全满足近距离桌面送风或者手持纳凉的需求，同时转动时的风噪控制在40分贝以内，不会产生刺耳的高频噪音。在注塑工艺适配方面，整个扇叶组件采用单分型面模具即可完成生产，所有拔模角度统一设置为1.5度，没有倒扣结构，无需设计复杂的抽芯机构，可大幅降低模具加工成本与量产时的单件成型周期；动力舱筒体采用对开式两半结构，两半壳体通过侧边的卡扣结构连接，装配时无需螺丝固定，仅需沿轴向扣合即可完成仓体组装，配合间隙控制在0.1mm，扣合后接缝均匀无明显错位。从实际使用的可靠性角度出发，扇叶做了1.

　　2倍额定转速的超速动平衡校验，偏心量控制在0.05g以内，即使从1米高度自由跌落至水泥地面，扇叶也不会出现断裂或者变形的问题，动力舱的卡扣结构经过500次反复拆装测试，扣合力仍能保持初始值的80%以上，不会出现仓体松脱的情况。另外扇叶的表面没有设计任何镂空或者细小缝隙，避免儿童把玩时将手指伸入转动区域，所有外露的边角全部做了R0.8以上的圆角处理，完全符合玩具安全规范的相关要求。不同于常规工业风扇追求大风量高风压的设计思路，这款玩具扇的设计全程平衡了安全、成本、使用体验三个维度的需求，没有冗余的结构设计，所有尺寸参数都围绕量产可行性与实际使用场景做了针对性优化，不管是作为独立的玩具产品，还是作为文创IP的周边衍生载体，都可以直接在现有结构基础上做外观面的图案印刷或者配色调整，无需改动核心安装尺寸与结构参数。
