立式风冷冷却装置结构设计方案

项目分类:通用机械零部件 发布时间:2022-07-30 ID:690349
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案
  • 立式风冷冷却装置结构设计方案

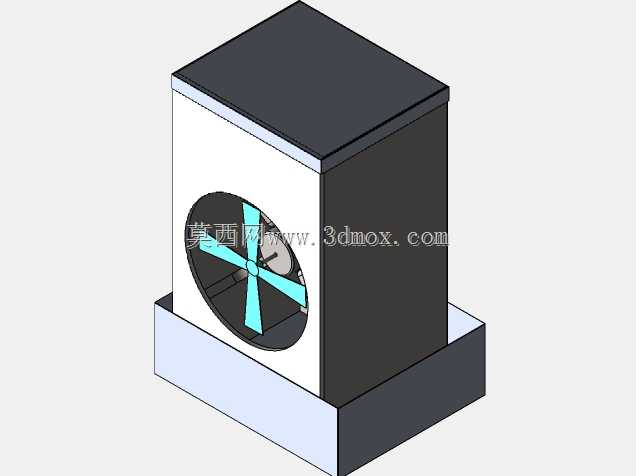

  在小型电子设备机柜、桌面型工业控制终端、紧凑型实验仪器的散热场景中,常规的贴附式散热片往往无法满足密闭腔体内的空气循环换热需求,这类场景需要独立的风冷冷却单元来完成腔体内外的热量置换,避免局部积热导致电子元件性能衰减、寿命缩短。这款立式风冷冷却装置的结构设计,正是针对这类小空间密闭腔体的散热需求展开,整体采用立方形嵌套式壳体结构,底部设置加厚安装基座,顶部为可拆卸式封盖,主体腔体分为前后两个功能分区,前侧预留圆形通风开孔用于安装轴流风叶组件,后侧为封闭的换热流道区域,可根据实际需求加装换热翅片或者半导体制冷片,拓展冷却能力。

  从安装边界来看,装置整体采用方正立式布局,底部基座的长宽尺寸略大于主体腔体,基座上预留四个对称分布的安装固定孔位,可直接通过螺栓固定在设备腔体的内壁或者安装支架上,不需要额外设计转接结构,安装时需要注意前侧通风孔与设备进风方向的对齐偏差不超过5度,避免风阻过大降低散热效率;主体腔体的高度方向预留了10mm的顶部冗余空间,用于布置风叶的供电走线,顶部封盖采用卡扣加定位凸台的固定方式,不需要额外紧固件,后期维护时可以直接徒手拆卸封盖,清理风叶上积累的灰尘或者更换故障的风叶组件,维护操作不需要将整个装置从安装位拆除,大幅降低后期运维的工作量。

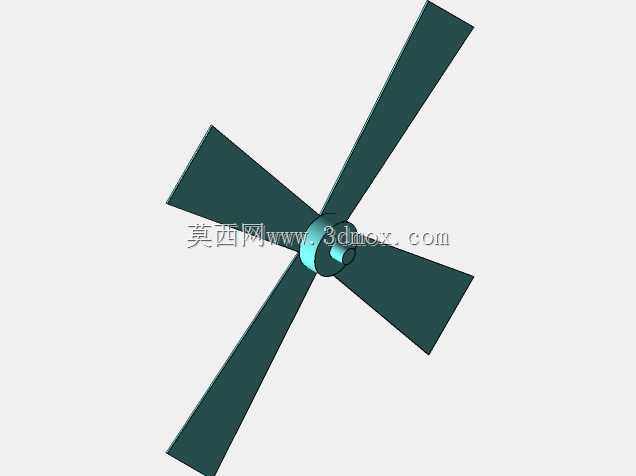

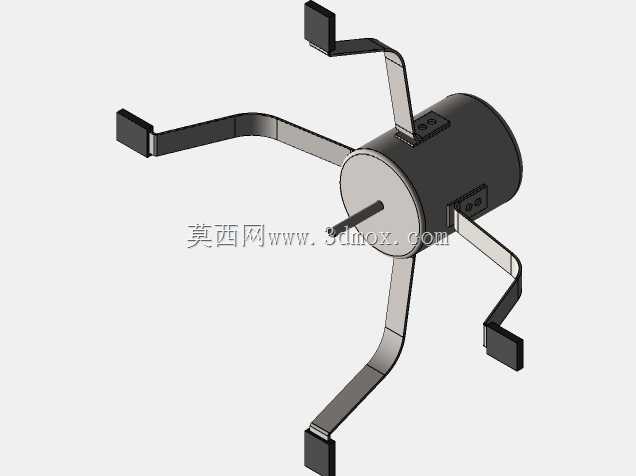

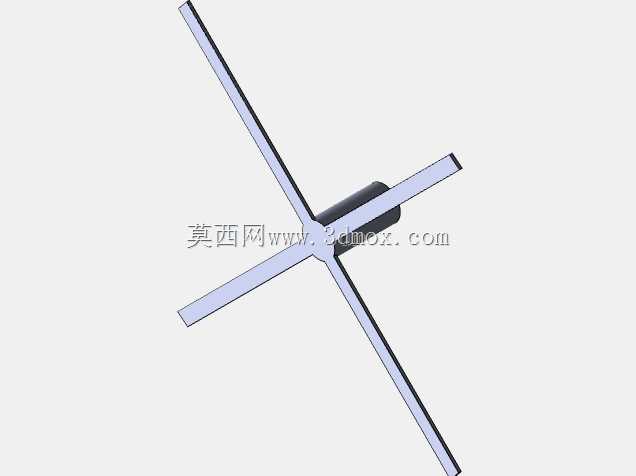

  设计过程中优先考虑了风路的合理性,前侧圆形开孔的直径与所选轴流风叶的外径保持2mm的单边间隙,既避免风叶转动时与壳体发生刮蹭,又能减少间隙处的风流短路,让大部分气流能够顺着风叶的导向进入后侧流道;风叶采用四叶前倾式结构,在相同转速下能够提供更大的风压,适合在带有一定流道阻力的密闭腔体中使用,风叶的安装座直接固定在前侧开孔的中心凸台上,凸台高度为8mm,能够让风叶的进风面完全突出于壳体前壁,避免壳体壁面阻挡进风路径,提升进风效率。后侧封闭腔体的内壁做了1度的拔模斜度,既方便注塑或者钣金加工时的脱模操作,也能让气流在腔体内形成稳定的层流状态,减少紊流带来的风噪,在低转速运行时,装置的整体风噪可以控制在30分贝以内,适合对噪音有要求的办公场景或者实验室环境使用。

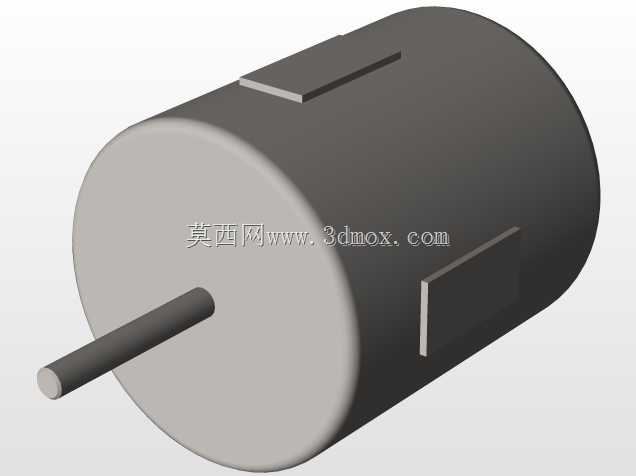

  装置的壳体壁厚统一设置为2mm,在保证结构强度的前提下尽可能降低整体重量,底部基座的厚度增加到5mm,用于抵消风叶运行时产生的轻微振动,避免长期运行后固定螺栓出现松动;基座与主体腔体之间采用一体化连接结构,没有拼接缝隙,避免气流从拼接处泄漏,提升整体换热效率。在实际选型适配时,可根据设备的发热量大小更换不同功率的轴流风叶,前侧开孔的通用尺寸能够适配市面上绝大多数同规格的直流轴流风扇,不需要修改壳体结构,具备较强的通用性;如果需要提升冷却能力,还可以在后侧流道内加装铝制换热翅片,将外部的冷却介质通入翅片流道,实现风冷加液冷的复合冷却模式,拓展装置的适用场景,覆盖从普通电子设备散热到小型功率模块冷却的不同需求。

  在结构细节处理上,所有壳体的棱边都做了R2的圆角处理,避免安装和维护过程中尖锐棱边划伤操作人员,前侧通风开孔的边缘做了翻边处理,翻边高度3mm,既能够提升开孔处的结构强度,避免长期受气流冲击出现变形,也能作为风叶防护网的安装定位边,后期加装防护网时可以直接卡在翻边上,不需要额外打胶或者螺丝固定。装置的整体尺寸控制紧凑,不会占用过多的设备内部安装空间,对于内部空间紧张的紧凑型设备来说,这种立式布局的冷却装置相比卧式结构能够更好的利用腔体的垂直空间,减少对水平方向安装空间的占用,适配更多不同结构的设备腔体布局。
