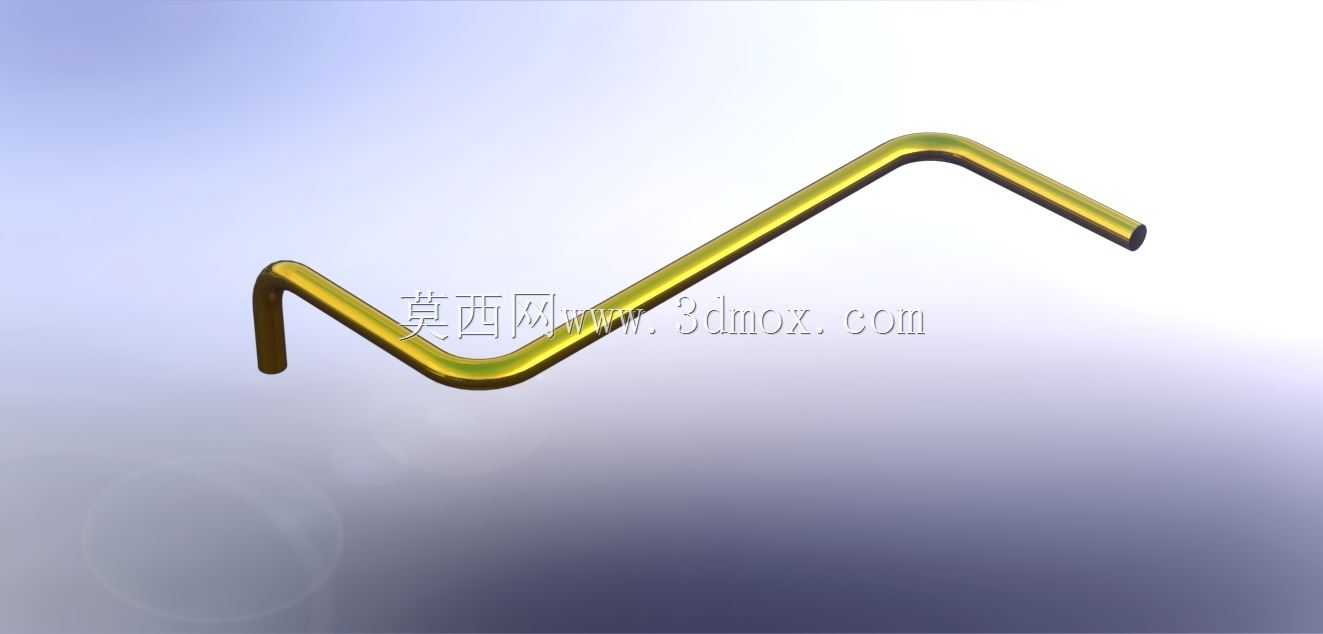

多段弯折成型黄铜流体输送管路构件

　　这类多段弯折成型的黄铜管构件，在小型制冷设备内部冷媒输送回路、精密仪器气路连接、低压液压控制支路中都有非常广泛的应用，区别于标准直管与标准90度弯管，这类定制弯折的铜管可以在紧凑的设备内部空间里，避开其他已布置的结构件、电气元件，完成两个固定接口之间的无接头连通，减少管路连接点数量，从结构层面降低介质泄漏的风险。从设计逻辑来看，这类弯管的弯折角度、各段直段长度完全匹配设备内部的安装边界，建模阶段需要先确定两端接口的空间坐标，再结合设备内部其他零部件的排布轮廓，规划每一段弯折的拐点位置，既要保证管路走向不与其他部件产生运动干涉或者装配干涉，也要控制弯折处的曲率半径，避免弯折过程中铜管内壁出现褶皱、

　　外壁出现拉伸开裂的问题——通常这类小口径铜管的弯折曲率半径不小于管径的2.5倍，才能保证弯折后管路的通流截面不会出现明显缩径，不会影响介质输送的流量稳定性。实际应用中，这类铜管构件的两端会根据对接部件的接口形式做对应处理，要么扩口做成喇叭口配合锁母实现硬密封连接，要么焊接接头对接其他管路，部分需要减震的场景还会在管身局部加装橡胶减震衬套，固定在设备内部的安装支架上，避免设备运行过程中管路产生共振磨损。从安装边界来看，这类弯折铜管的所有外轮廓尺寸都需要严格控制在预留的管路敷设空间内，建模时需要给管身预留至少2mm的装配间隙，避免装配过程中管身与其他结构件刮蹭破坏表面氧化层，毕竟铜管的表面氧化层一旦破损，在潮湿工况下很容易产生铜绿，

　　长期使用会影响管路的使用寿命。不同于塑料管路，铜管的导热性优异，在需要换热的回路中，这类弯折铜管还可以兼顾一定的散热作用，比如小型气泵的排气支路，利用弯折段的管身表面积带走部分压缩空气产生的热量，降低后端回路的温度。设计这类构件的时候，还需要充分考虑铜管的材料延展性，每一段弯折的角度偏差需要控制在±0.5度以内，直段长度偏差控制在±1mm以内，否则实际装配时会出现两端接口无法对齐的问题，因为铜管本身虽然有一定韧性，但强行对位安装会在管路内部产生装配应力，长期受介质压力变化和设备振动的影响，应力集中的位置很容易出现开裂泄漏。另外，管身的弯折过渡段需要做圆滑处理，不能有急弯或者折痕，通流内壁的光滑度也需要保证，

　　避免输送的介质在管路内部形成紊流，产生不必要的流阻或者噪音，尤其是在精密气动控制回路中，管路的流阻变化会直接影响气动元件的动作响应速度，所以每一段弯折的曲率都需要经过流道校验，保证介质在管路内流动顺畅。这类弯管构件不需要额外做表面涂装，铜管本身的抗腐蚀能力足以应对常规的非强酸强碱工况，部分有特殊清洁要求的应用场景，会在管路加工完成后做内壁酸洗钝化处理，去除加工过程中残留的铜屑和油污，满足洁净输送的要求。在设备装配流程中，这类定制弯管通常是在其他核心部件安装完成后再进行装配，所以建模阶段就需要考虑管路的安装顺序，保证装配时不需要拆卸其他已安装部件就能完成管路的固定和对接，减少设备总装的工序复杂度。
