梁结构游梁式抽油机三维结构设计

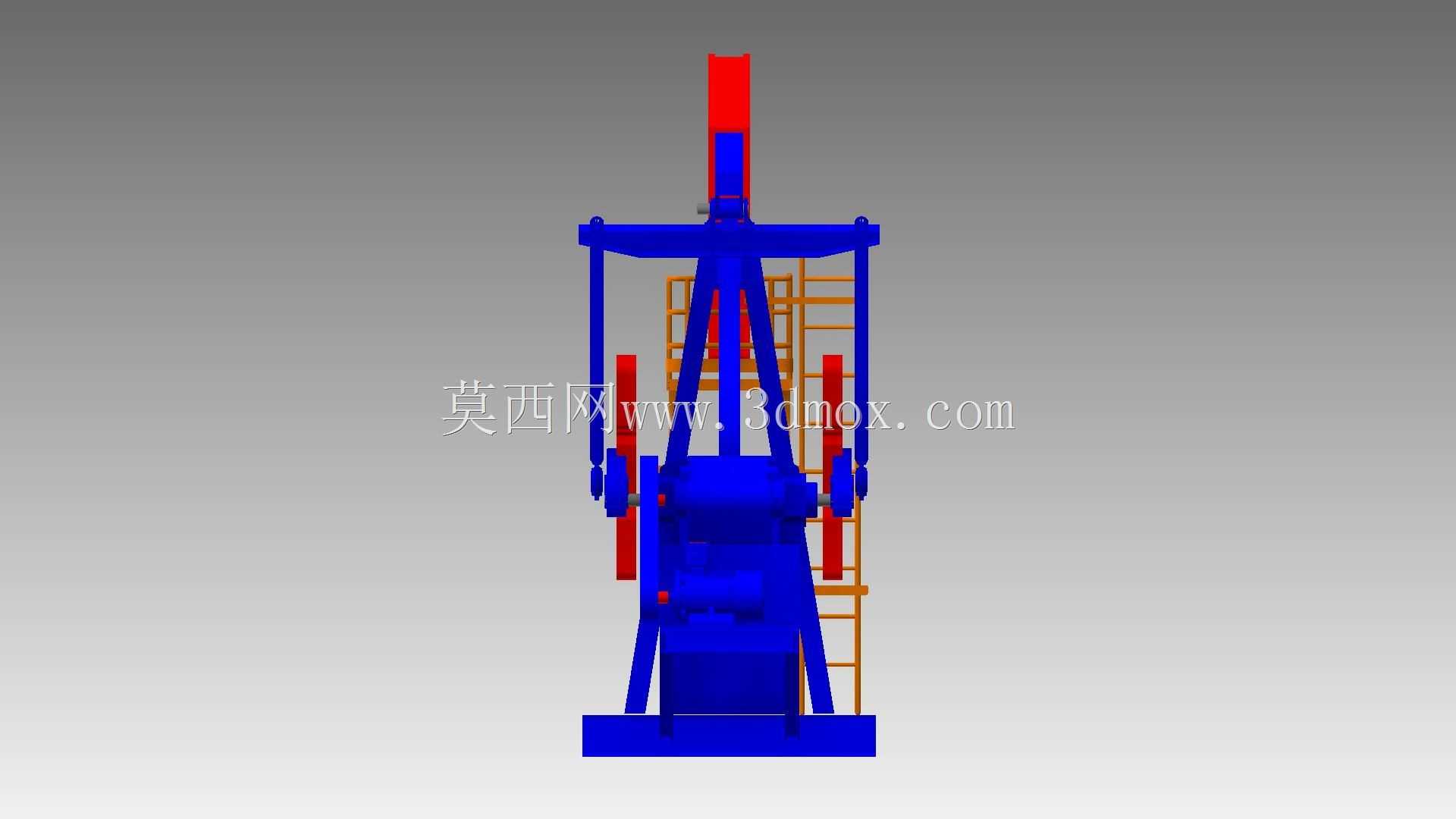

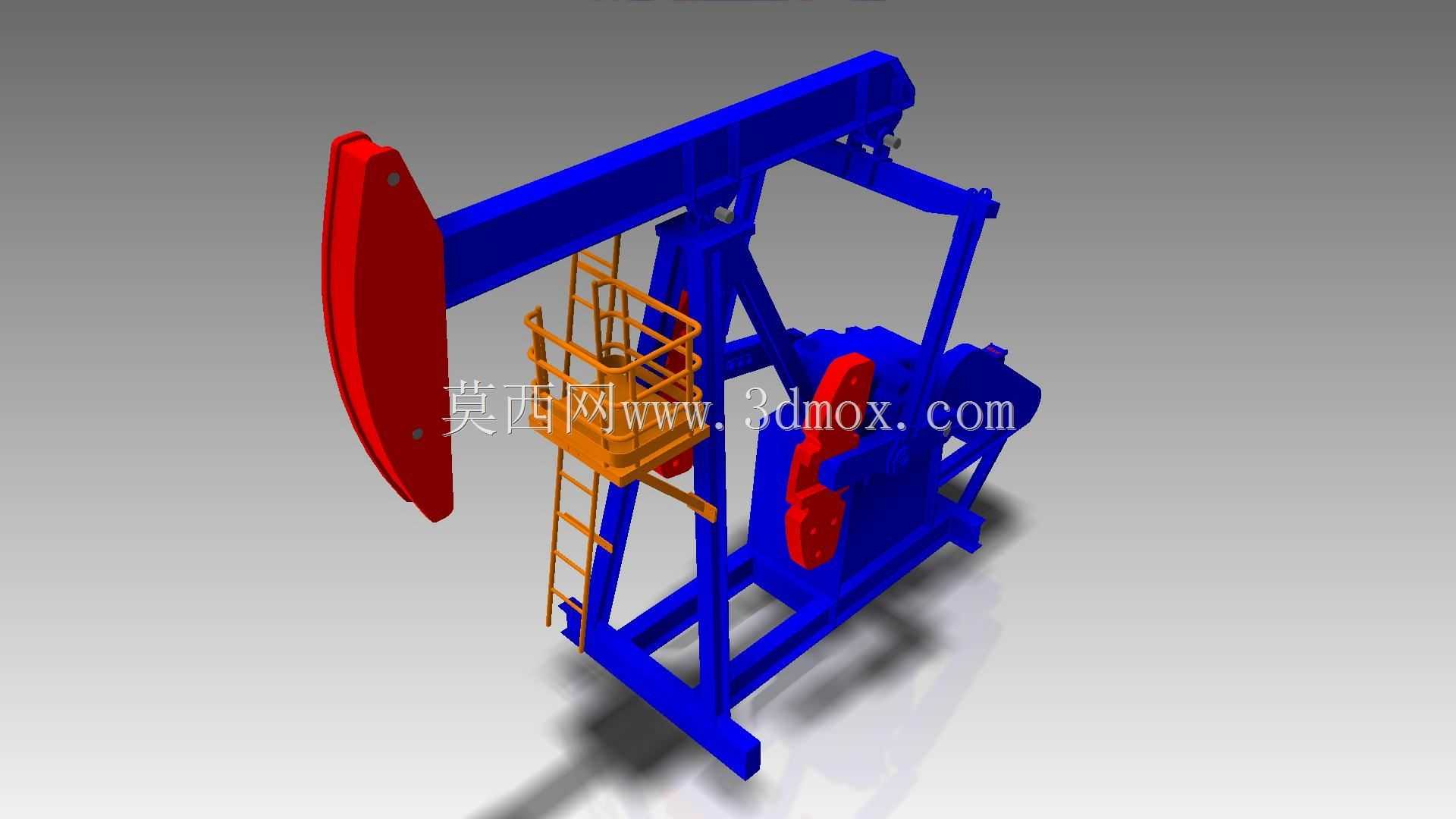

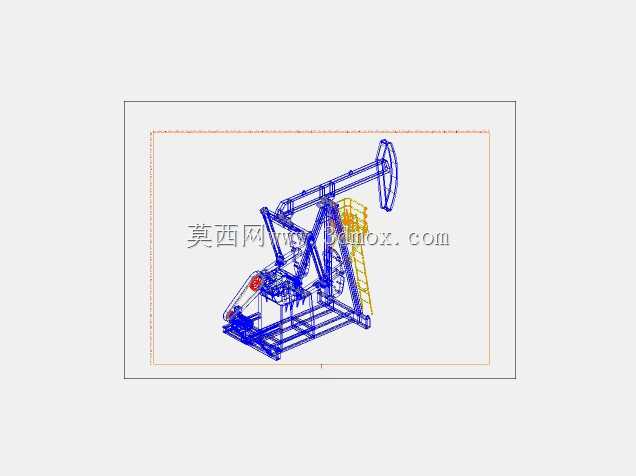

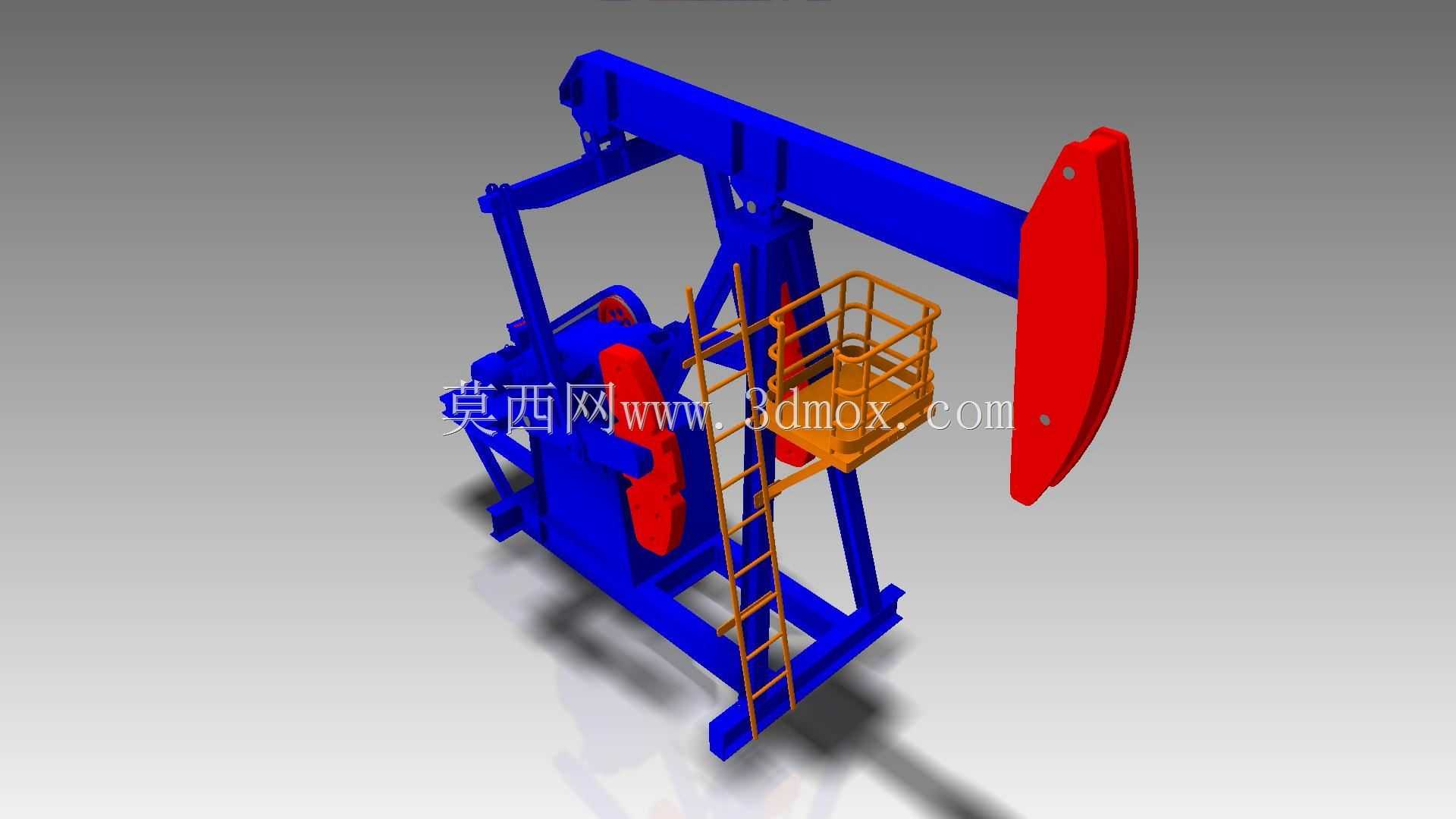

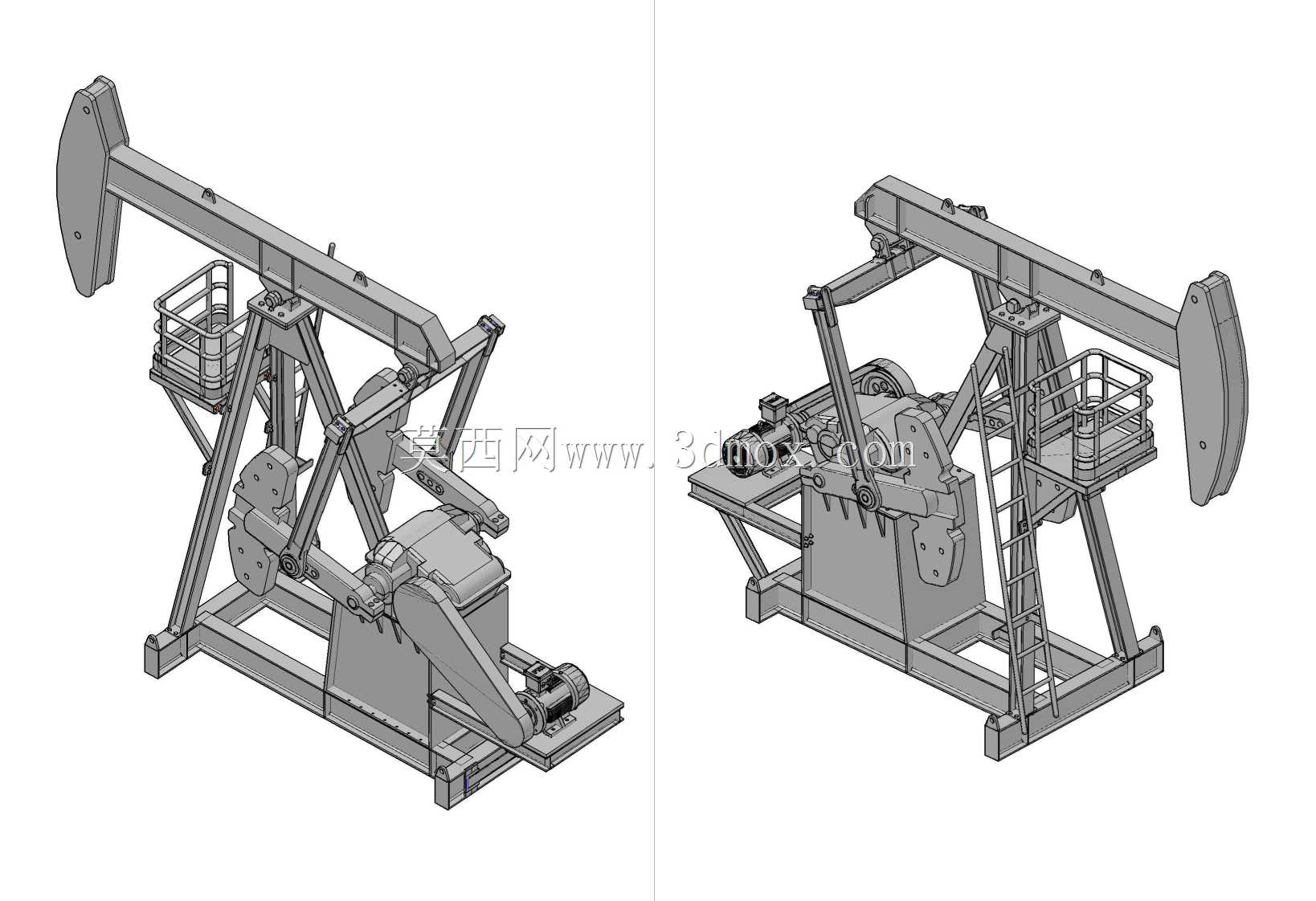

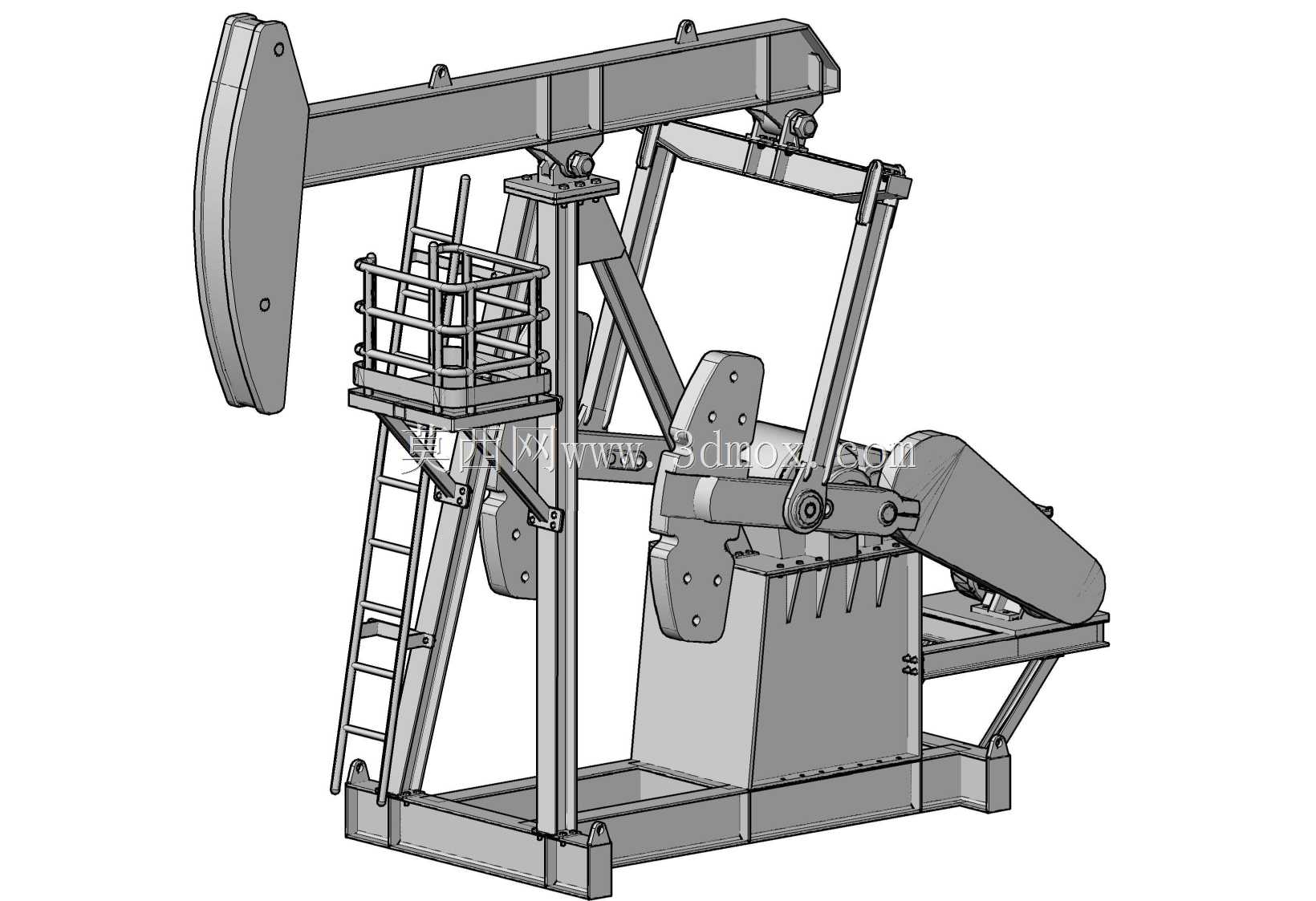

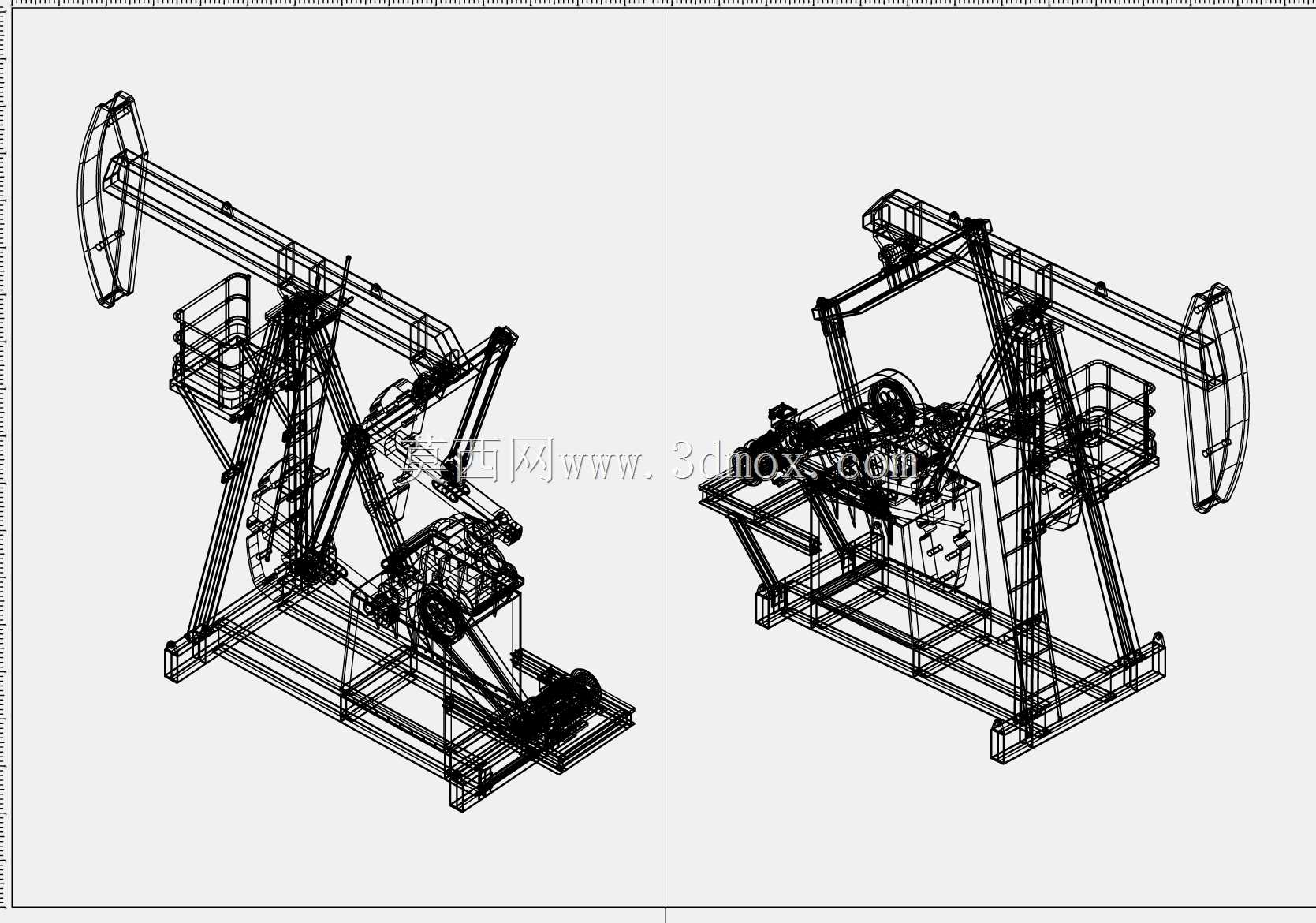

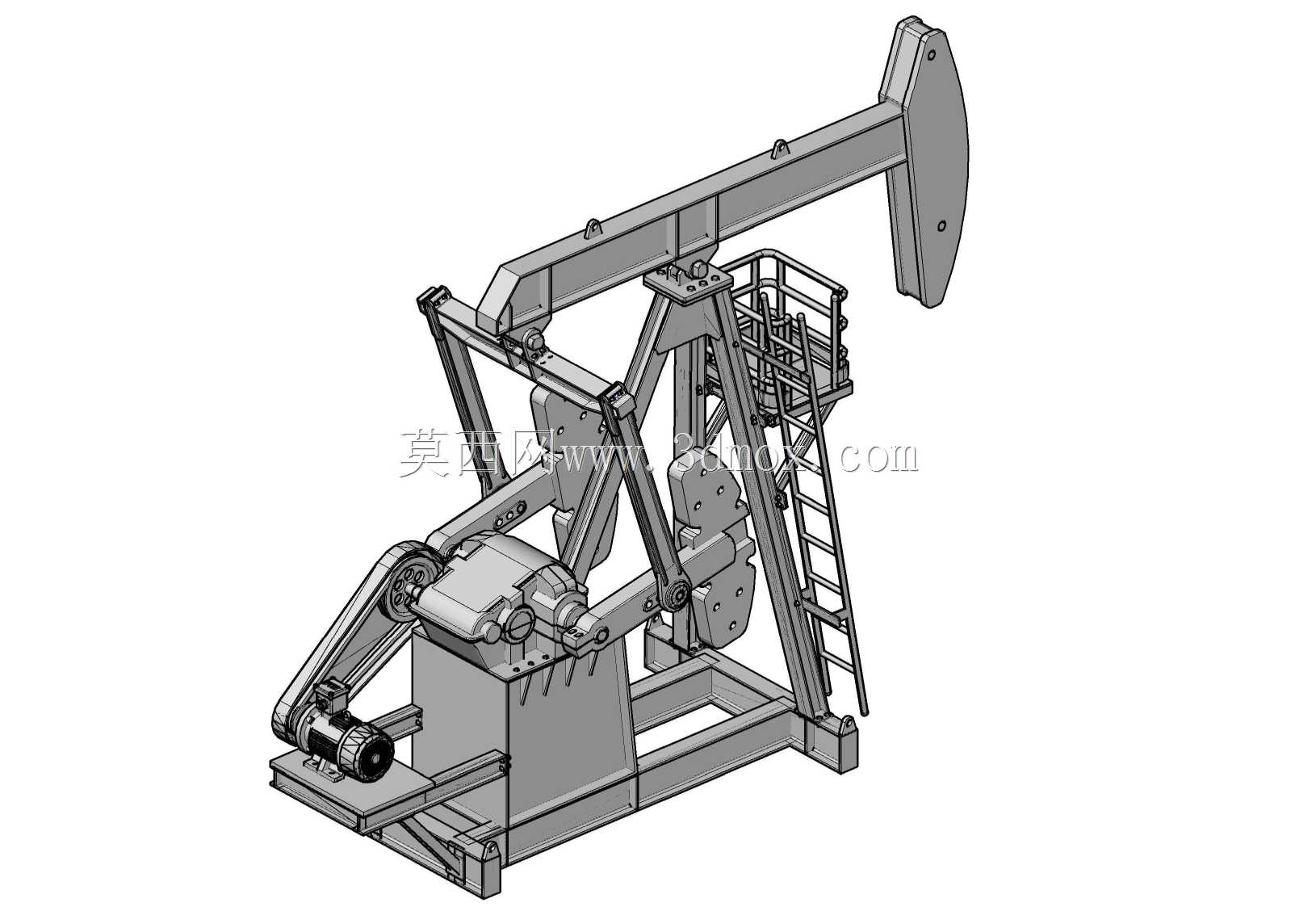

　　在陆上油气开采现场，梁结构游梁式抽油机是应用最广泛的有杆采油核心设备，承担着将井下原油举升至地面的核心作业任务，这类设备长期在野外露天环境下连续运转，结构可靠性、维护便捷性是设计阶段的核心考量指标。从结构设计逻辑来看，这套梁结构抽油机采用经典的曲柄平衡游梁式架构，主体支撑结构采用型钢焊接成型的塔架作为承载基础，塔架底部预留了与混凝土基础对接的安装孔位，安装时需保证基础平面度偏差控制在合理范围内，避免运转过程中出现附加载荷导致结构件疲劳损伤。游梁作为核心的摆动执行构件，采用变截面箱型梁结构设计，尾部配置平衡块抵消井下杆柱的交变载荷，前端通过驴头结构连接悬绳器，将游梁的摆动转化为光杆的上下往复直线运动，驴头的弧面轮廓经过曲率校核，

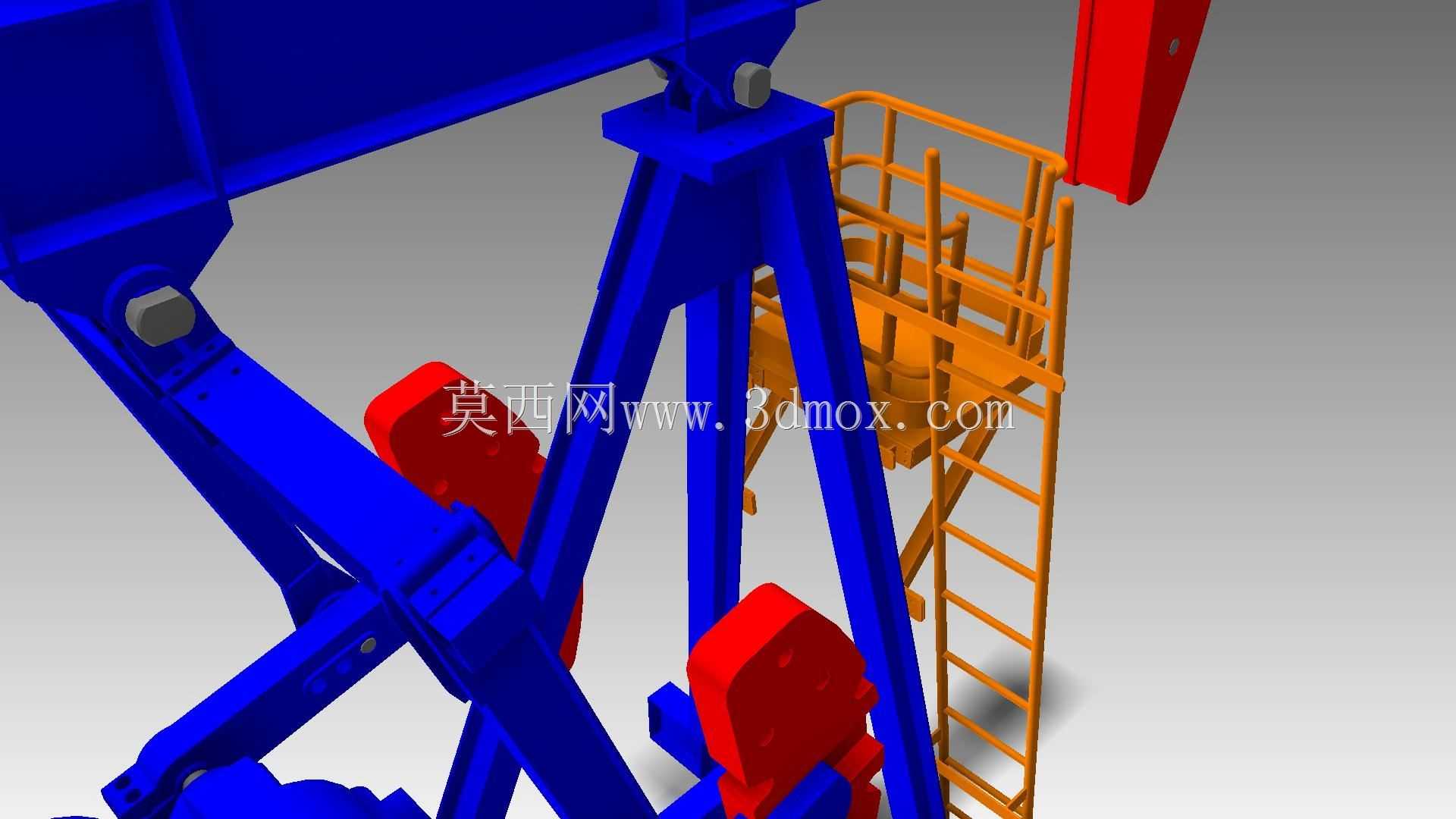

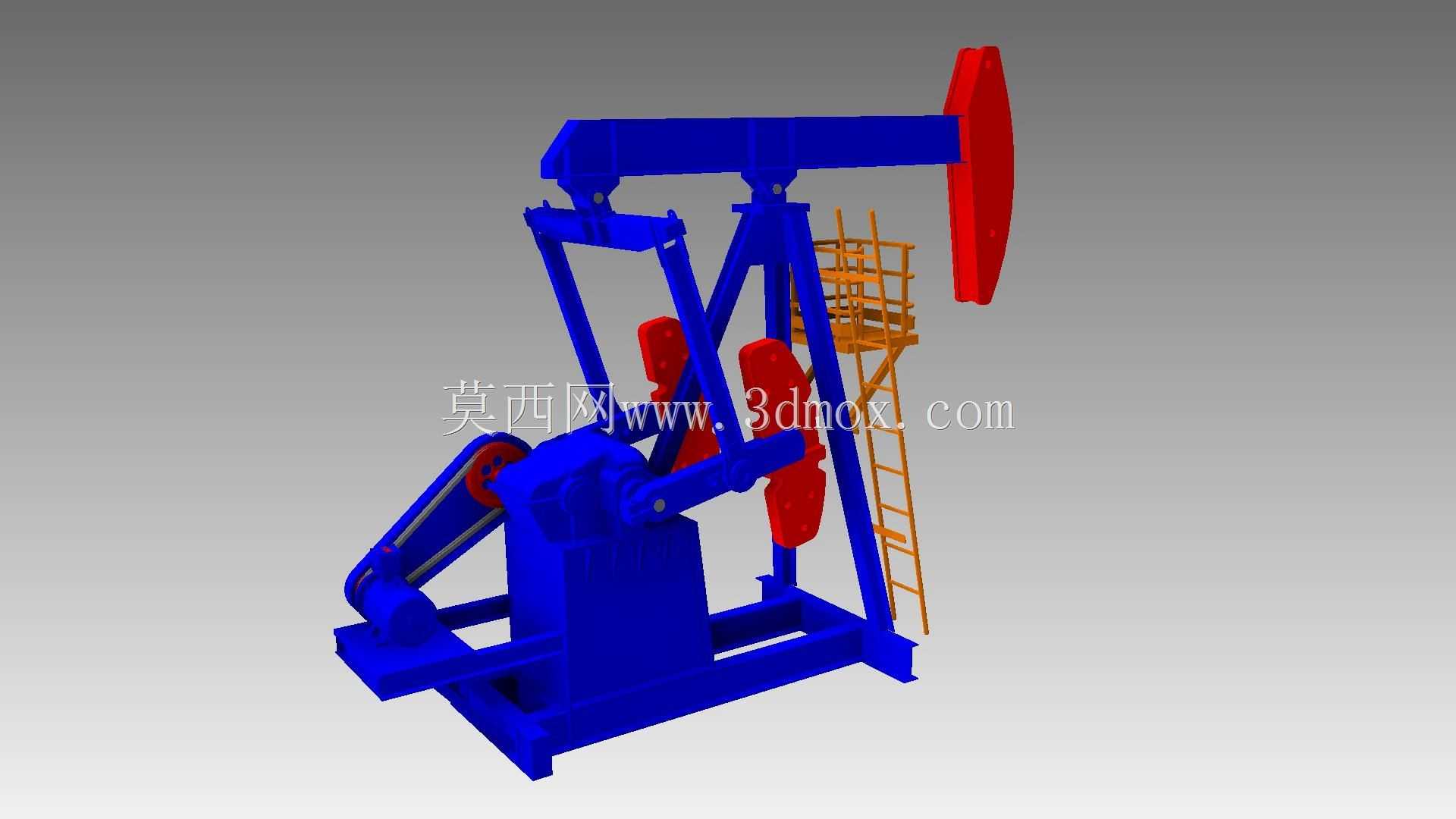

　　保证悬点在整个冲程范围内始终保持对中状态，避免光杆出现偏磨现象。设备侧面配置了带安全护栏的直爬梯结构，护栏高度符合野外作业安全规范要求，爬梯踏步采用防滑结构设计，方便运维人员定期对游梁铰接点、曲柄销、减速箱输出端等关键部位进行润滑保养与故障排查。传动系统的布局上，减速箱固定在塔架中部的安装平台上，输入侧连接驱动电机，输出侧连接曲柄机构，曲柄上预留了多组平衡块安装位，可根据井下杆柱的实际载荷情况调整平衡块的安装位置与数量，将整机运转过程中的扭矩波动控制在合理区间，降低电机的峰值功率损耗，提升设备运行的能效水平。从安装边界尺寸来看，这类常规6型抽油机的整机高度、横向摆幅、底座安装尺寸都经过标准化适配，

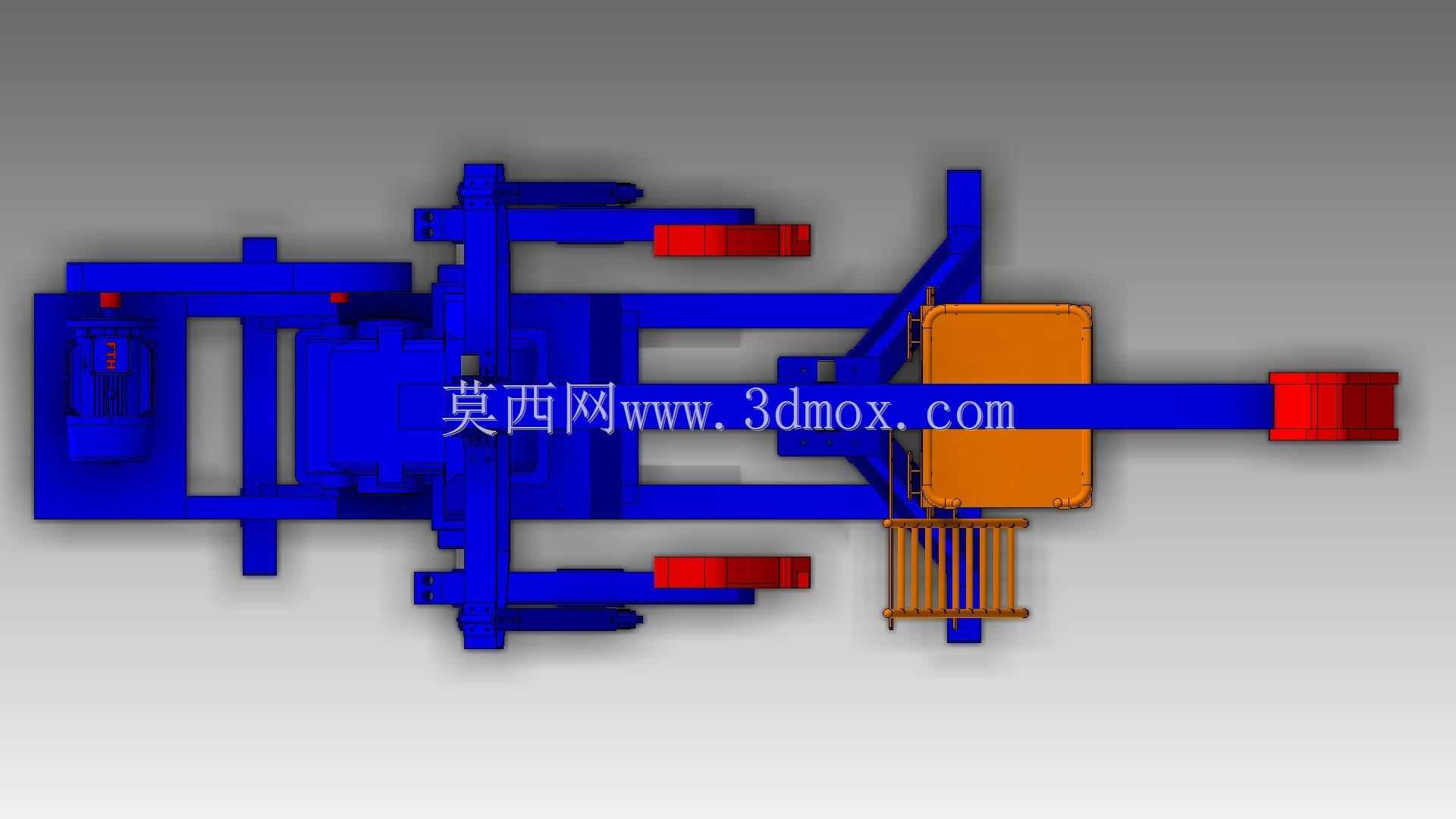

　　能够直接对接国内多数陆上油田的现有采油树安装基础，不需要额外对井场进行大规模土建改造，设备进场后可快速完成吊装就位与调试投产。设计过程中对所有铰接点的销轴都做了耐磨处理，铰接位置配置了密封式润滑脂注油嘴，可在不停机状态下完成定期润滑作业，降低日常运维的工作量。整机的涂装采用高耐候性的工业防护涂层，主体结构采用醒目的蓝色涂装，驴头等运动部件采用红色安全警示色，符合油田作业现场的安全标识规范，能够在野外复杂气候条件下长期保持涂层完整性，避免结构件出现锈蚀问题。在结构校核阶段，针对游梁、塔架、曲柄等核心承载构件都做了交变载荷下的疲劳强度验算，保证设备在连续运转工况下的结构寿命满足油田长期开采的使用需求，同时对整机的重心位置做了优化，

　　降低运转过程中的振动幅度，减少对基础的冲击载荷。这套结构设计充分考虑了野外采油作业的实际工况，没有冗余的复杂结构，所有易损件都采用标准化通用配件，现场运维时不需要定制特殊备件，能够有效降低设备全生命周期的使用成本，适配常规稠油、稀油开采井的举升作业需求，冲程、冲次参数可通过调整曲柄销安装位置、更换电机皮带轮进行适配调整，满足不同井深、不同产液量油井的生产需求。
