通讯设备卡扣式连接支撑结构件

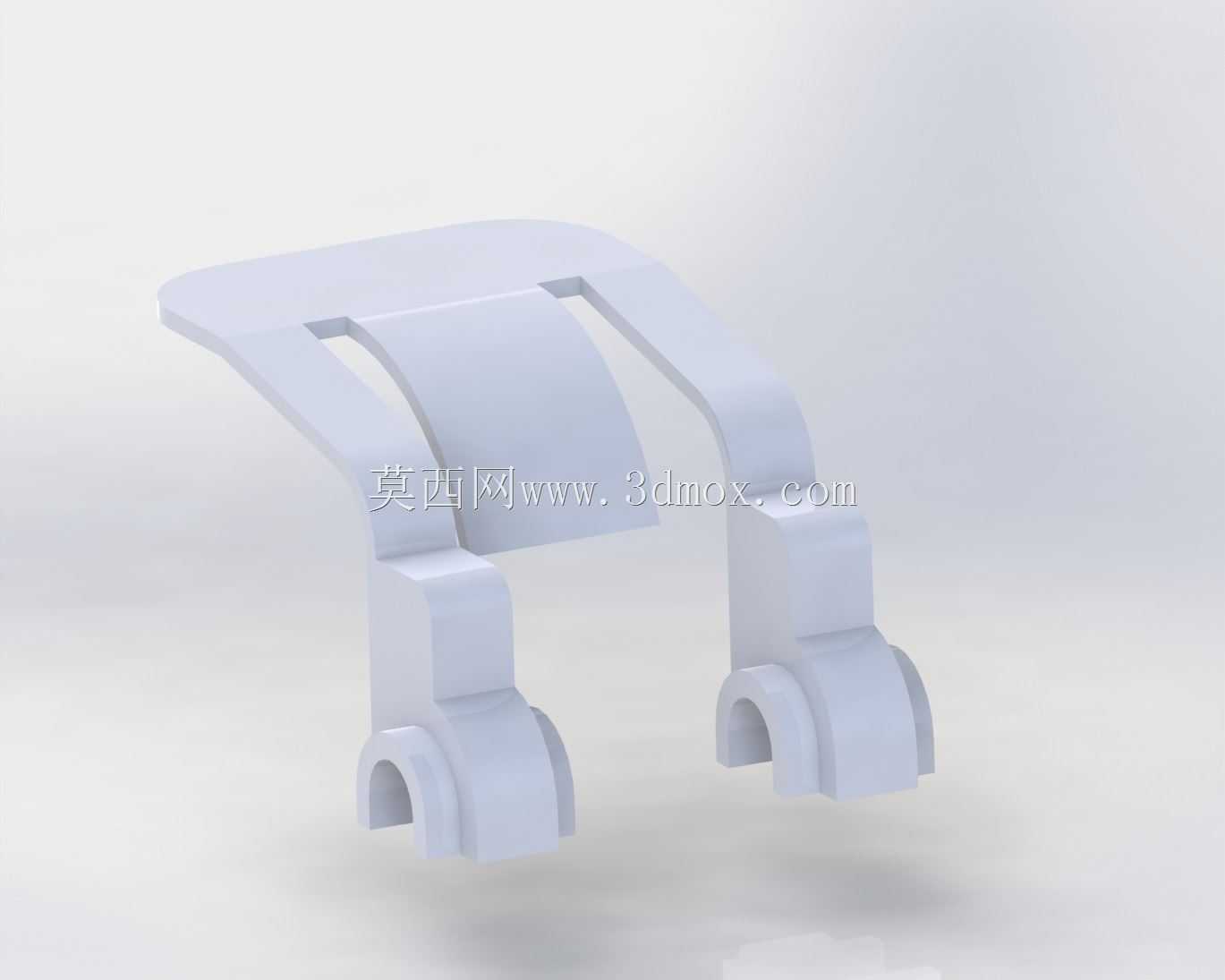

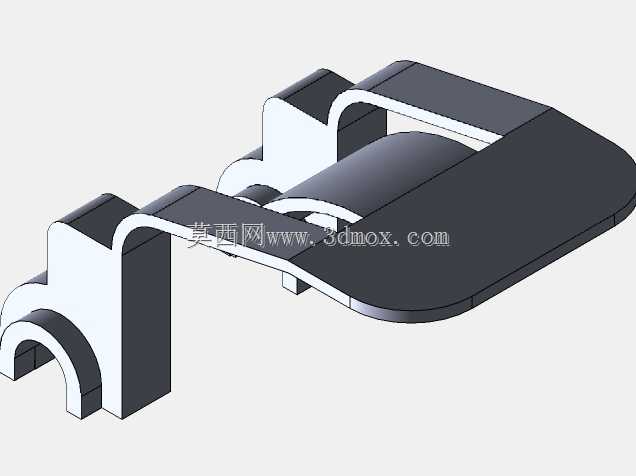

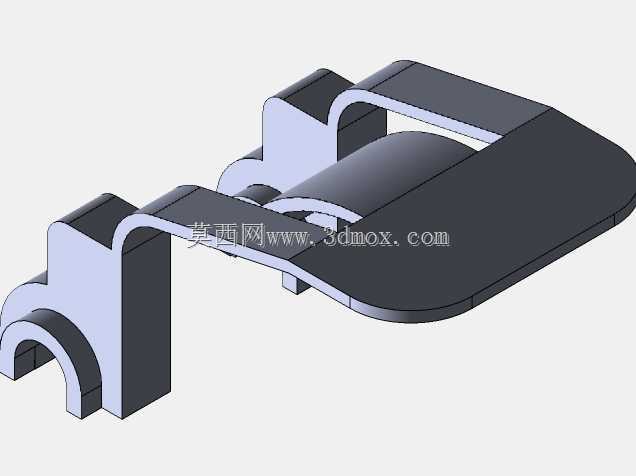

　　该结构件属于通讯终端设备内部的卡扣式连接支撑部件，主要应用于手持通讯设备的壳体装配、内置模块固定场景，在设备组装环节承担定位、卡接、限位的核心作用，替代传统螺丝紧固方案，能够大幅提升产线装配效率，减少紧固件使用数量，降低设备整体重量。从实际使用场景来看，这类卡扣支撑件多安装在设备中框与后盖、主板与辅助固定支架的衔接位置，日常使用中需要承受设备跌落时的瞬时冲击力，同时要耐受日常握持带来的轻微形变，避免长期使用后出现卡扣松脱、壳体缝隙变大的问题。设计阶段首先考虑的是装配便捷性，两侧带圆弧过渡的卡接脚采用对称式布局，卡接端的圆弧导向角设计能够让装配工人在盲装状态下快速对准卡槽，无需额外定位治具即可完成卡合，卡合到位后会有清晰的触感反馈，

　　避免出现假卡、虚装的问题。上部的弧形贴合面完全匹配对应设备壳体的内壁弧度，安装后与壳体完全贴合，不会出现局部凸起顶到外壳的情况，同时弧形面的加强筋布局沿着受力方向分布，在不增加壁厚的前提下提升了整体结构强度，避免按压壳体时出现塌陷异响。从安装边界来看，两个卡接脚的中心距严格匹配设备内部固定柱的间距，卡接脚的内孔直径与固定柱的外径采用小间隙配合，间隙量控制在0.1mm以内，既保证安装时能够顺利套入，又不会因为间隙过大出现装配后晃动的问题。卡接脚的壁厚经过反复校核，既保证卡入时能够产生足够的弹性形变顺利卡合，又不会因为壁厚过薄导致多次拆装后出现断裂、塑性变形的问题，正常拆装频次下可满足至少50次反复拆装不失效。

　　主体连接部分的过渡圆角全部做了R0.5以上的圆弧处理，避免注塑生产时出现应力集中导致的开裂问题，同时也减少了使用过程中应力集中带来的结构失效风险。整体结构没有多余的冗余设计，所有结构特征都服务于卡接固定、支撑限位的核心功能，上部的平板区域可以根据实际装配需求粘贴缓冲泡棉，避免与内部电池、FPC排线出现硬接触刮伤线路。在实际选型应用中，这类结构件通常采用ABS或者PC+ABS注塑成型，材料韧性能够满足卡扣弹性形变的需求，同时表面可以根据设备整体外观要求做晒纹、抛光处理，不需要额外做表面喷涂即可满足装配要求。结构设计时充分考虑了注塑生产的工艺性，所有拔模角度控制在1.5度以上，没有倒扣、薄钢等不利于模具生产的结构，

　　注塑生产时能够实现全自动脱模，不需要额外的斜顶、滑块结构，能够有效降低模具制造成本和单件生产周期。在设备跌落测试场景中，该结构件能够将壳体受到的冲击力均匀传递到内部固定柱上，避免局部应力集中导致的壳体破裂，同时卡接结构的锁止量经过精准计算，跌落时不会因为冲击力导致卡扣脱开，保证设备壳体始终保持紧密贴合状态。针对手持设备日常使用中可能遇到的高温高湿环境，结构的壁厚均匀性控制在±0.05mm以内，避免环境温度变化时出现不均匀收缩导致的卡扣变形、卡接力下降问题。
