双支耳弧形支架连接构件

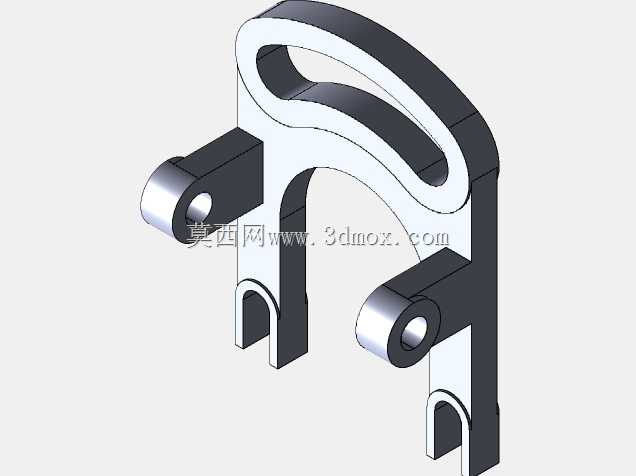

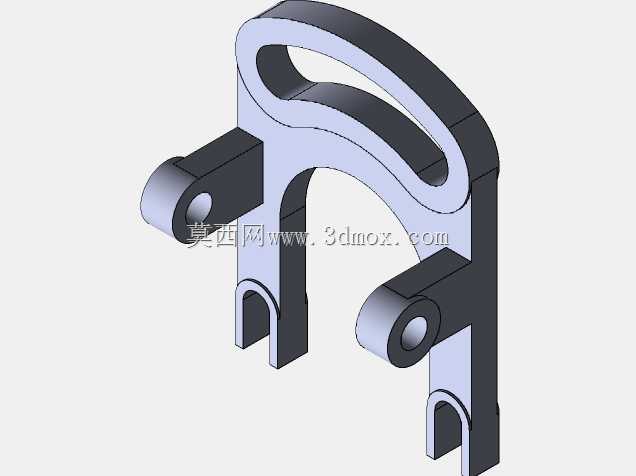

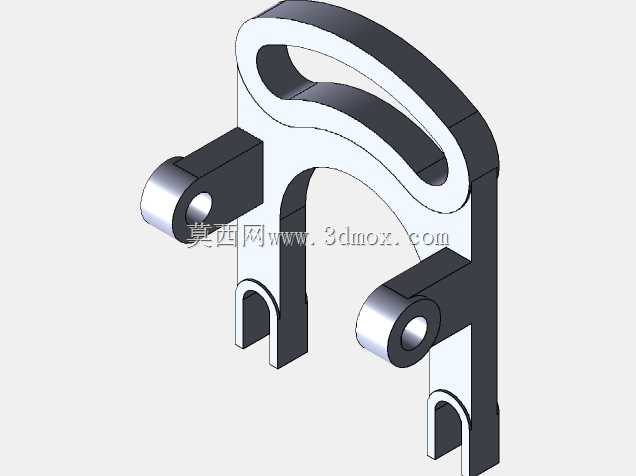

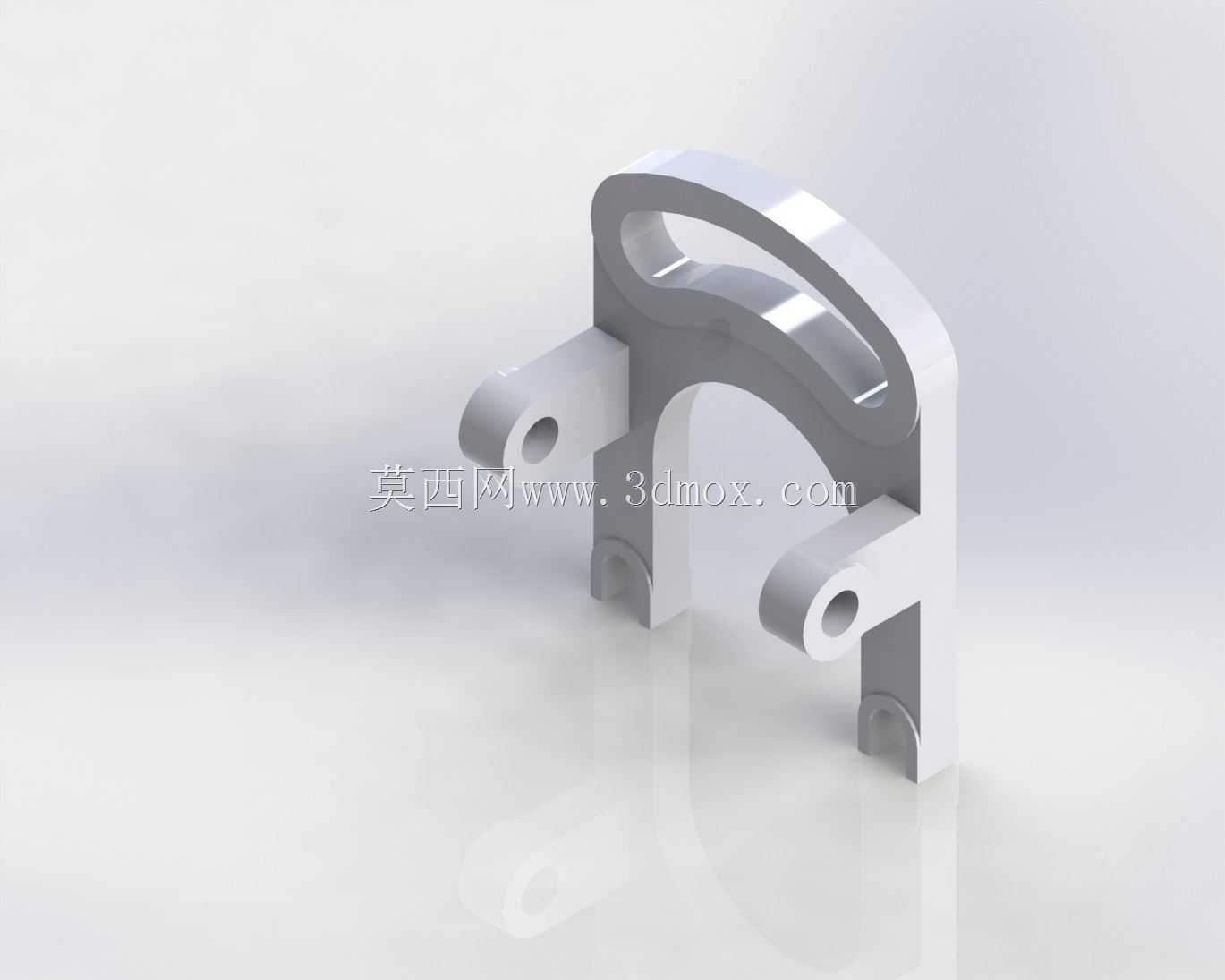

　　该弧形支架连接构件多用于小型设备的铰接支撑场景，常见于便携折叠设备、小型工装夹具的活动连接部位，承担铰接转动、载荷传递的核心作用。构件主体采用弧形拱式结构设计，顶部设置长圆形镂空槽，既可以降低构件整体自重，也能为铰接销轴提供一定的滑移调节余量，适配装配过程中的位置公差补偿需求。两侧对称布置的带孔支耳为核心安装接口，支耳上的通孔为同轴设计，用于穿装铰接销轴，实现与相邻构件的转动连接，支耳与主体弧形段采用圆弧过渡衔接，避免应力集中导致的构件断裂，在交变载荷工况下能有效分散应力，提升构件疲劳寿命。构件底部设置两个定位凸台，凸台端面为装配基准面，安装时可与配套基座的定位槽贴合，限制构件的横向窜动，保证铰接转动过程中的同轴度稳定。

　　从设计思路来看，该构件优先考虑装配兼容性与载荷适配性，弧形主体的曲率经过反复校核，在保证结构强度的前提下最大化预留转动空间，避免相邻构件转动时出现干涉；支耳的孔位公差按照H7级精度设计，既能保证销轴装配顺畅，又能控制转动间隙，减少铰接部位的晃动量。外形尺寸方面，构件整体宽度控制在适配小型设备安装空间的范围内，支耳伸出长度满足销轴安装后的防脱空间要求，顶部弧形段的高度不超出设备内部的安装边界，不会与周边其他零部件产生空间干涉。安装过程中，需先将底部定位凸台卡入基座的对应定位槽，确认基准面贴合后，再穿装两侧支耳的铰接销轴，最后通过顶部镂空槽的调节余量微调构件位置，锁紧固定螺栓即可完成装配。该构件的受力路径清晰，

　　外部载荷通过支耳销轴传递至弧形主体，再经底部定位凸台分散至基座，弧形结构的受力特性可将部分垂直载荷转化为结构内部的压应力，相比直臂式支架拥有更好的抗变形能力，在承受径向冲击载荷时，弧形段的弹性形变可吸收部分冲击能量，保护相邻连接部件不受损坏。建模过程中需重点关注支耳孔与主体弧形段的同轴度、各过渡圆角的连续性，避免出现建模特征断裂导致的应力集中问题，同时要保证底部定位凸台的平面度，确保装配基准的精度符合要求。
