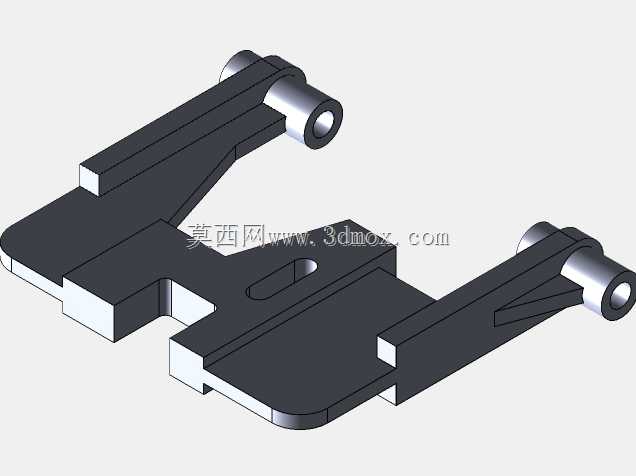

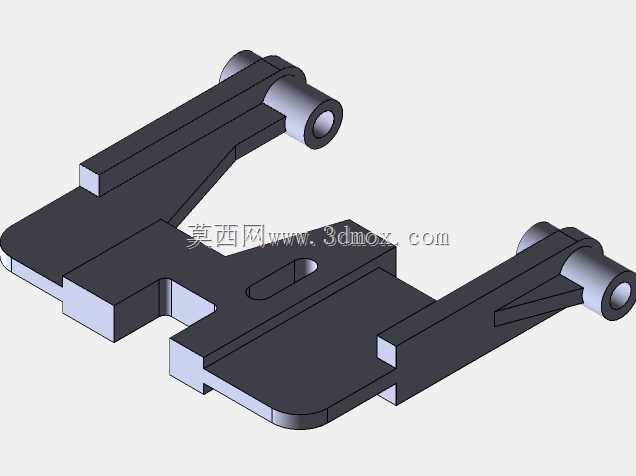

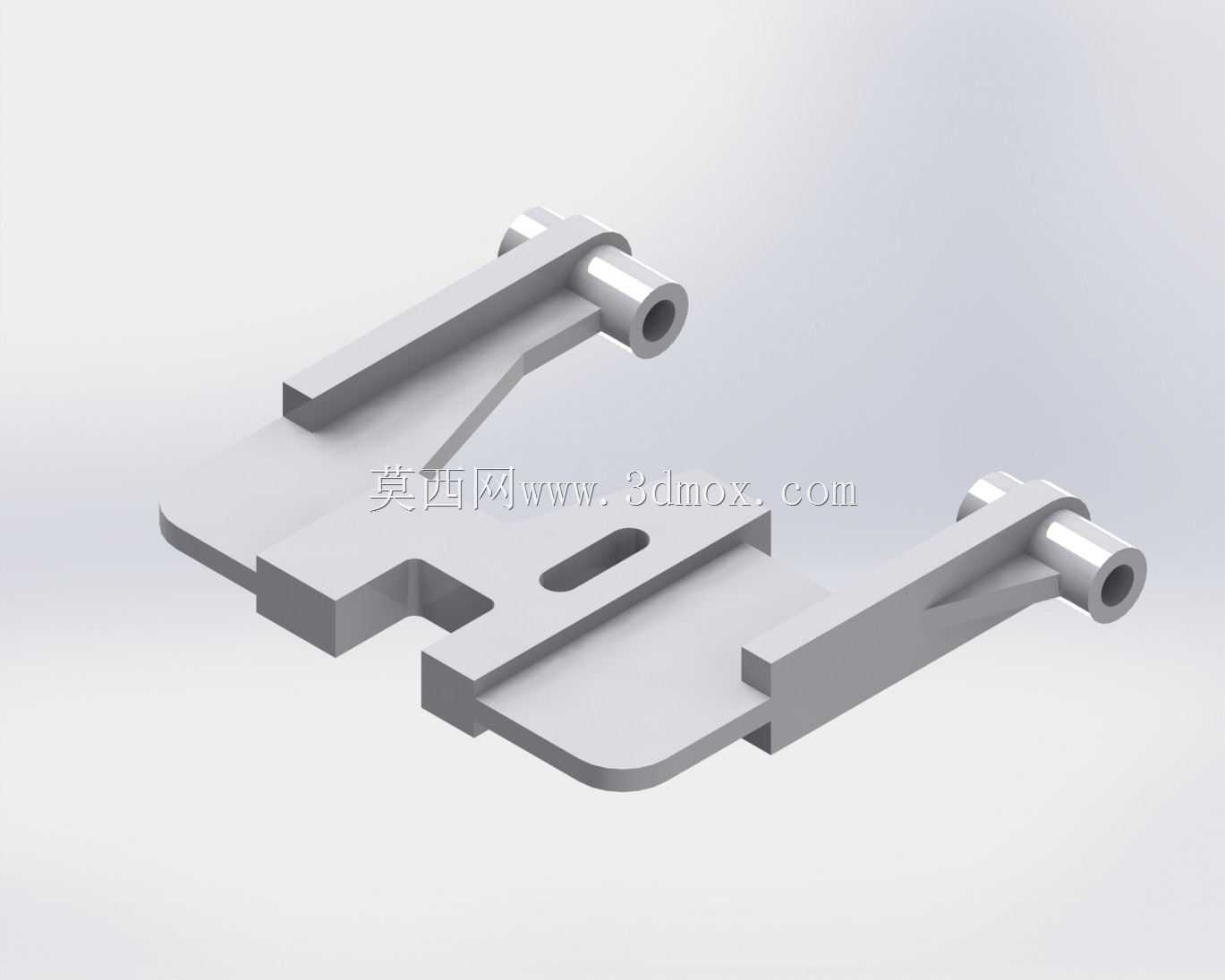

双铰接式平板连接夹持结构件

　　该结构件属于双端铰接式平板连接夹持类五金构件，在轻工自动化输送线、小型工装夹具、通讯设备安装支架、电子产线载具定位模块中有着广泛的适配场景，核心作用是实现两个相对运动部件之间的铰接连接与平面承载，同时兼顾安装基准面的定位精度，避免运动过程中出现连接松脱、偏载卡滞的问题。从实际使用场景来看，这类构件常被用在小型翻盖机构的转动支撑、可调式安装支架的角度调节连接、输送线侧挡机构的活动铰接部位，相比单端铰接的连接件，双端带同轴铰接孔的设计可以让两个被连接件获得更稳定的转动自由度，同时中间的平板基体可以直接作为承载面或者安装基准面，不需要额外加装转接板，能有效减少装配环节的零件数量，降低整体机构的累积装配误差。

　　设计层面上，该构件采用一体化铣削成型的结构思路，基体为带圆角过渡的平板结构，避免直角处的应力集中，平板上开设的长圆形腰型孔主要用于安装位置的微调，适配不同安装孔距的对接部件，不需要在安装时重新配打孔位，能提升现场装配的调整效率。两端的铰接支座采用对称式布局，铰接孔为同轴通孔设计，孔口做了倒角处理，既方便铰接销轴的穿入装配，也能去除孔口的毛刺锐边，避免装配时划伤操作人员或者对接零件的表面。铰接支座与平板基体的连接部位做了加厚过渡处理，通过斜面过渡减少截面突变带来的应力集中，在承受径向载荷或者转动扭矩时，不会出现支座根部断裂的问题，能提升构件的整体抗疲劳强度。

　　从安装边界尺寸来看，该构件的平板基体厚度为均匀等厚设计，两端铰接孔的中心距为固定值，铰接孔的内径适配标准直径的圆柱销轴，安装时需要保证销轴与铰接孔的配合间隙控制在合理范围，既要保证转动灵活无卡滞，也要避免间隙过大导致的转动窜动。平板上的腰型孔长度覆盖了常用的安装调整行程，孔位的位置避开了两端铰接支座的加强区域，不会因为开孔削弱基体的整体结构强度。构件的整体外形无外凸的尖锐结构，所有棱边都做了倒钝处理，在狭小安装空间内装配时不会与周边其他零部件发生干涉，也能避免安装过程中的磕碰损伤。

　　功能特性方面，该构件同时具备铰接转动、平面承载、安装位置可调三个核心功能，相比采用多个零件拼接的铰接组件，一体化的结构不存在拼接缝隙，不会因为长期使用出现拼接部位松动移位的问题，维护成本更低。铰接孔的内壁加工精度满足转动配合的要求，长期往复转动下的磨损量更小，能延长构件的使用寿命。平板基体的平面度控制在安装基准要求范围内，作为承载面使用时可以保证被承载部件的安装水平度，不会出现倾斜偏载的情况。在通讯设备的安装支架场景中，该构件可以作为天线角度调节的铰接支撑件，通过腰型孔调整安装位置，两端铰接孔分别连接固定支座与天线安装板，实现天线俯仰角度的灵活调节，同时能承受户外环境下的风载载荷，不会出现连接变形的问题。在小型工装夹具场景中，该构件可以作为快速夹钳的活动连接臂，通过铰接实现夹钳的开合动作，平板基体直接作为压合面接触工件，保证压合受力均匀，不会压伤工件表面。
