哈瓦丹佩里工业通风百叶风阀结构

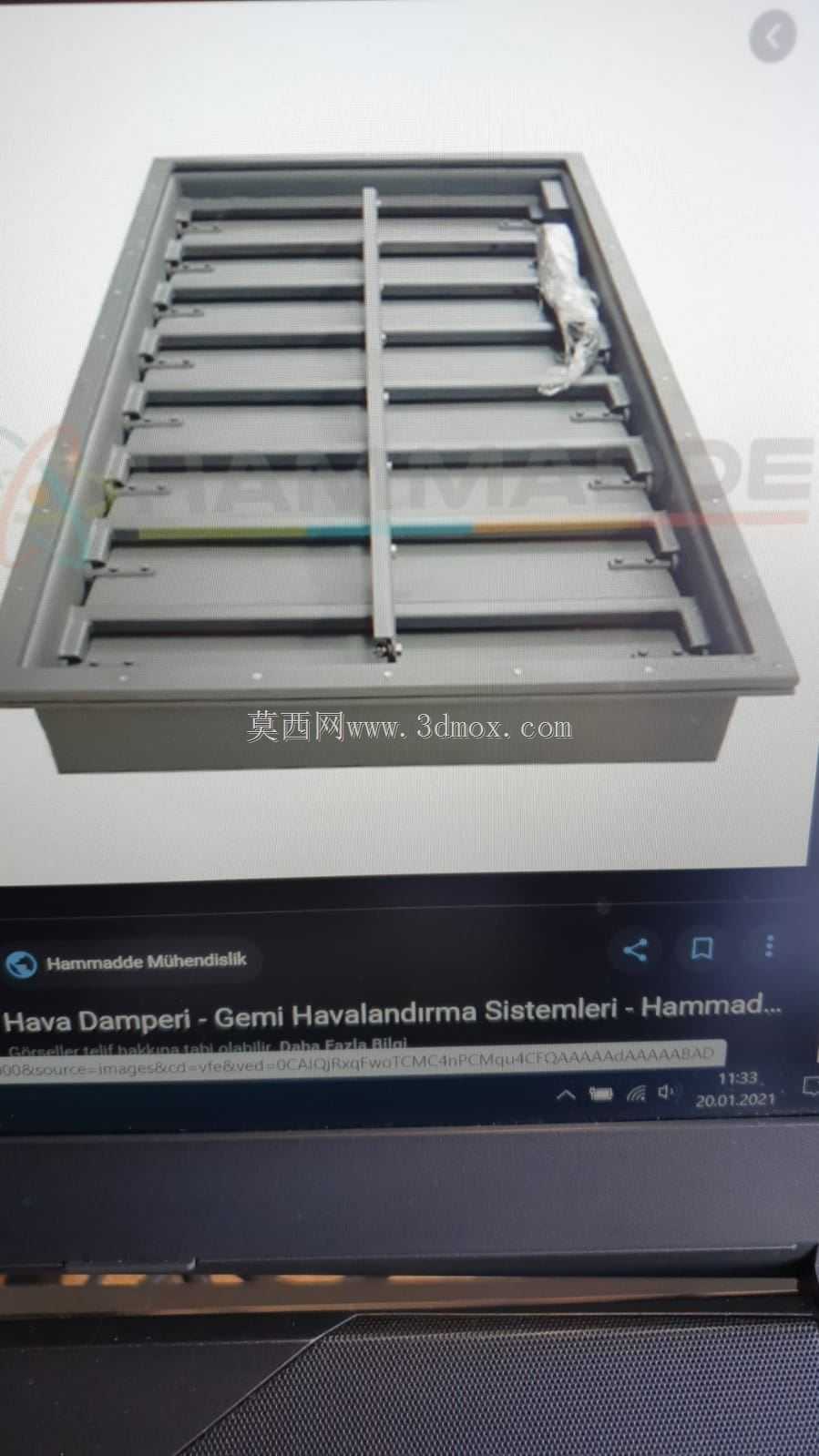

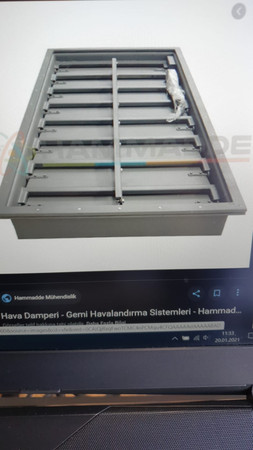

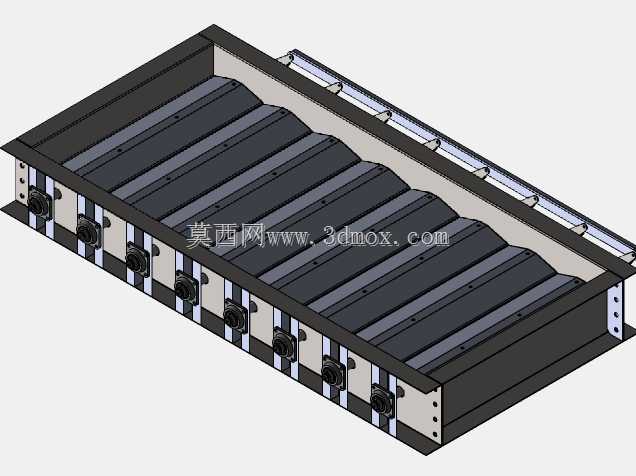

　　该结构为工业通风系统配套的多叶片百叶式风阀组件，主要应用于工业厂房通风管道、船舶舱室通风系统、商用建筑新风排风管路的风量调节与通断控制场景，在通风管网中承担气流导向、风量分配、管路隔断的核心作用，可适配矩形截面的通风管道安装场景，匹配常规通风系统的安装接口标准。从结构组成来看，整体采用矩形外框作为承载主体，外框采用折弯钣金拼焊成型，边框预留标准的螺栓连接孔位，可直接与同截面的通风风管法兰对接，安装时无需额外制作过渡连接件，适配常规通风工程的安装施工流程。内部沿框架横向均匀排布多组同向叶片，叶片采用薄壁钣金折弯成型，截面为带加强翻边的流线型结构，既可以降低叶片闭合状态下的漏风率，也能减少叶片开启时的气流阻力，

　　避免通风管路产生额外的风噪与压损。叶片两端通过转轴与外框侧壁连接，转轴位置做了同轴度公差控制，保证多组叶片转动时的同步性，避免叶片转动过程中出现卡滞、不同步导致的闭合缝隙问题。框架中部设置纵向加强筋，沿框架高度方向贯通，与外框采用铆接加焊接的复合连接方式，既可以提升整体框架的结构刚性，避免大截面风阀在运输、安装过程中出现框架变形，也可以作为中间支撑点，为长尺寸叶片提供中部限位，防止叶片在气流冲击下产生形变抖动。从设计思路层面，该结构优先考虑了通风场景下的实用性与加工便利性，所有钣金件均采用常规冷轧钢板加工工艺，折弯、冲压、焊接工序均可在常规钣金车间完成，无需特殊定制加工设备，适合批量生产制作。

　　叶片的转动联动结构隐藏在框架侧部的腔体内，避免长期运行过程中积尘导致的联动卡滞，同时也减少了气流中杂质对转动副的磨损，延长组件的无故障运行周期。安装边界方面，该风阀的外框尺寸严格匹配对应规格的矩形风管截面，法兰边宽度符合通风管道安装的通用规范，螺栓孔位间距采用行业通用的100mm间距标准，可直接与市面上多数成品风管、防火阀、消声器等通风组件对接，安装时仅需在法兰连接处添加密封胶条即可满足漏风率要求。叶片的转动角度范围为0到90度，完全闭合时叶片搭接处采用折边咬合结构，配合边缘的密封胶条可实现较低的漏风率，完全开启时叶片与气流方向平行，对气流的阻挡作用极小，不会明显增加通风系统的整体阻力。在实际工程应用中，该类风阀可搭配手动执行器、

　　电动执行器或者气动执行器使用，执行器安装位预留于框架侧部的标准安装接口，无需额外改装即可适配不同控制方式的需求，可应用在需要手动调节风量的支路风管，也可接入楼宇自控系统实现风量的自动调节，适配不同场景的通风控制需求。结构设计时充分考虑了日常维护的便利性，叶片与转轴的连接采用可拆卸式结构，后期维护时无需拆解整体框架即可单独更换受损叶片，降低运维过程中的配件更换成本。框架表面可根据应用场景做镀锌、喷塑等防腐处理，适配普通室内通风、高湿度工业环境、船舶海洋性气候环境等不同使用场景的防腐需求，无需改动主体结构即可通过表面处理调整环境适配性。
