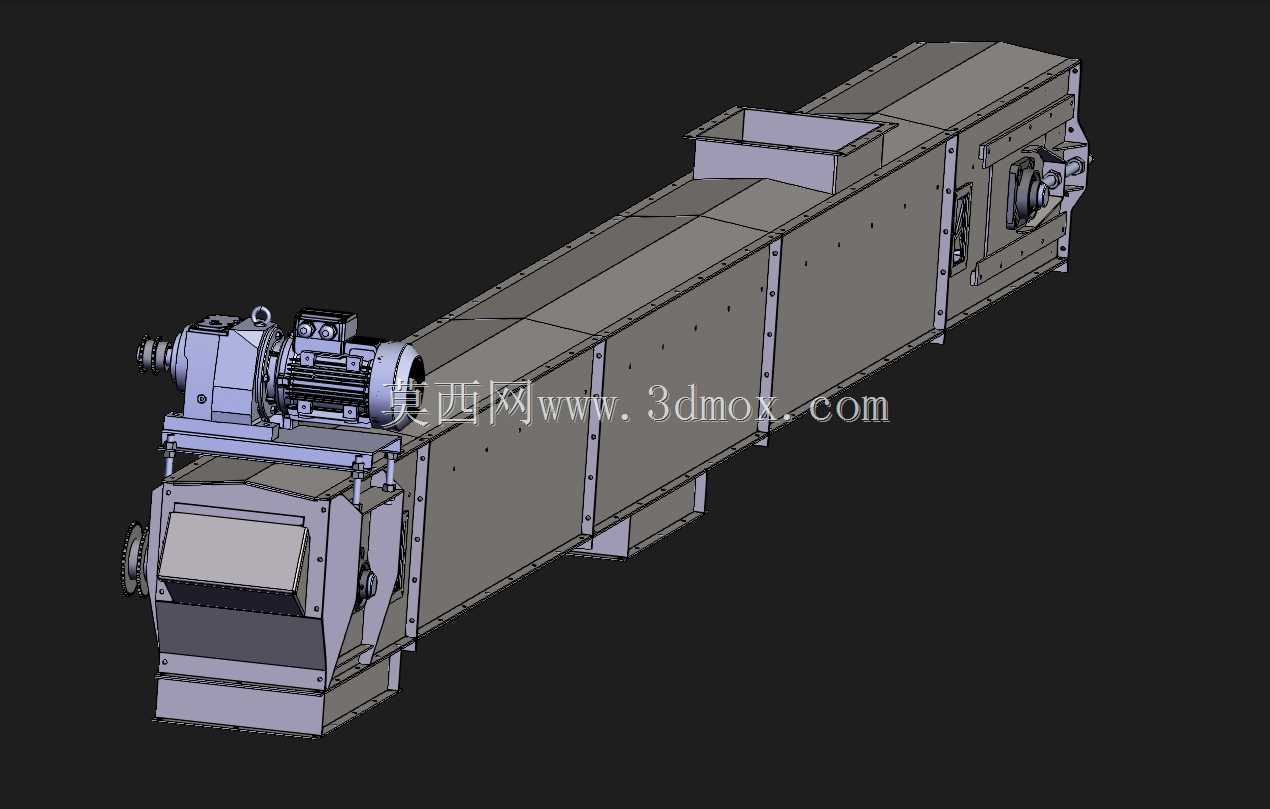

全封闭槽式刮板链式物料输送设备

　　做散料处理产线设计的工程师大多接触过这类封闭槽体的链式输送设备，它和常见的皮带输送机适用场景完全错开，主要针对那些有扬尘风险、温度偏高、或者带一定磨琢性的散状物料，比如粮食加工车间的原粮转运、矿山选矿环节的矿粉短距离输送、建材生产线上的熟料颗粒输送，甚至是化工行业的小颗粒成品料转运，都能看到这类设备的身影。不同于敞开式输送设备，它的全封闭槽体结构能最大程度避免物料在输送过程中撒漏，也能把输送过程中产生的粉尘封在壳体内部，不用额外在输送段加太多集尘罩，对于车间职业健康管控来说能省不少配套投入。

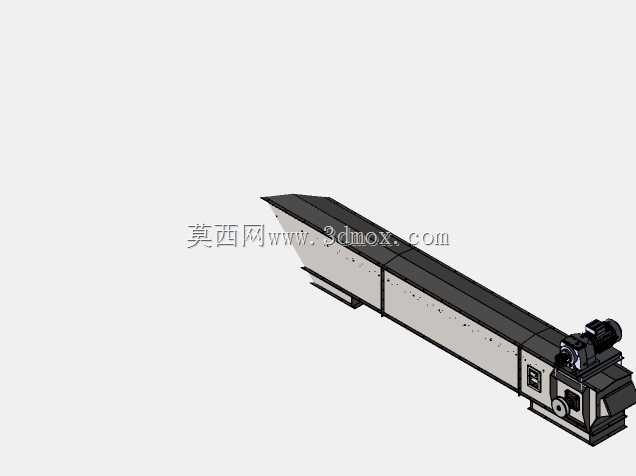

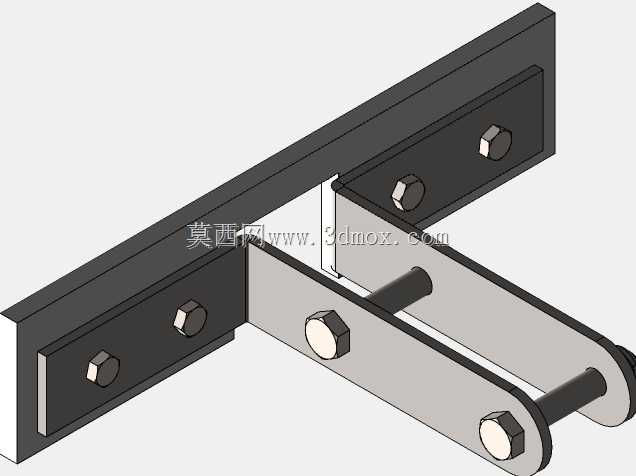

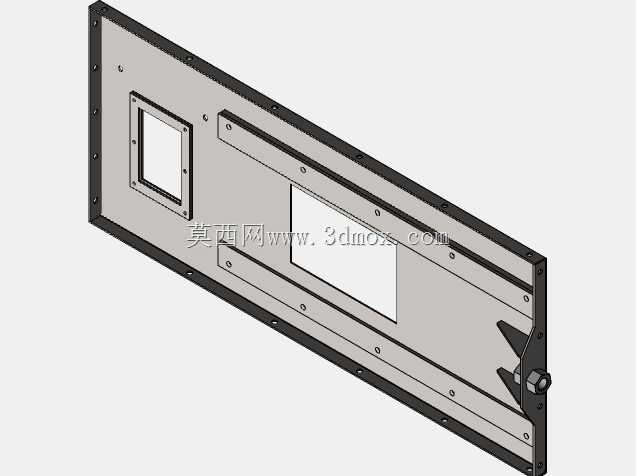

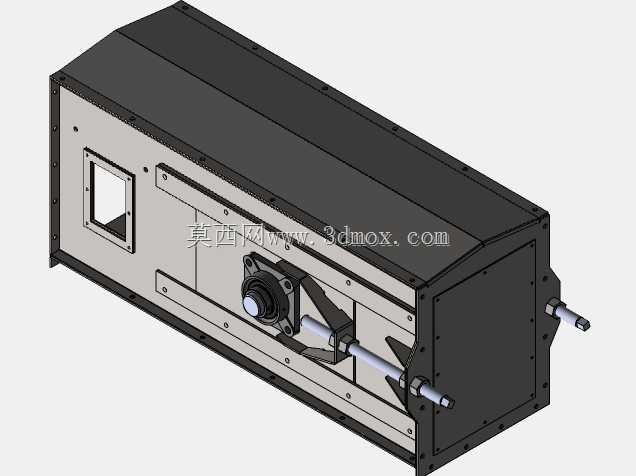

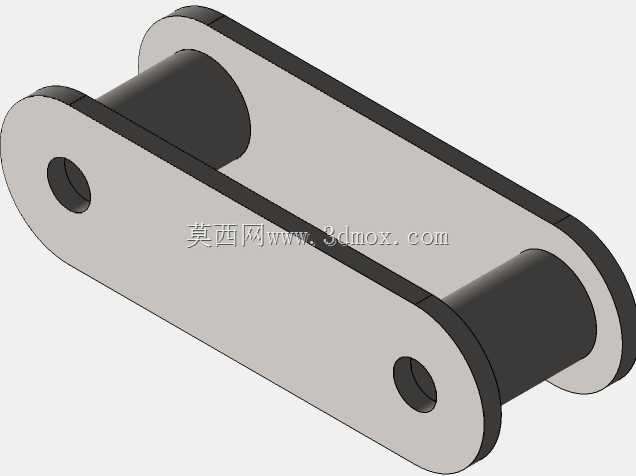

　　从结构设计逻辑来看，这套设备的核心是绕在头尾链轮上的双排输送链条，链条上按固定节距固定了刮料板，电机减速机输出的扭矩直接传递到头轮轴，带动链条沿着槽体内的导轨做闭环循环运动，进入进料口的物料落在槽体底部的工作段，被移动的刮板推着沿着槽体向前移动，到头轮位置后顺着出料口卸出，回程段的链条沿着槽体上部的回程导轨返回尾轮，尾轮位置配套了张紧机构，一般是丝杆张紧结构，安装或者后期维护的时候可以调整尾轮的前后位置，给链条预留合适的张紧量，避免链条松脱卡滞或者跳齿。

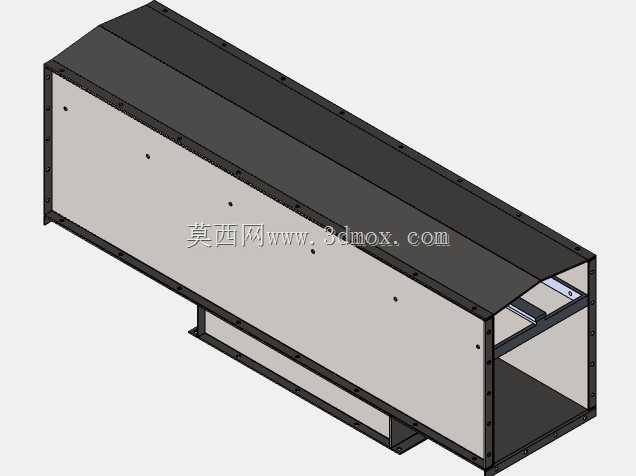

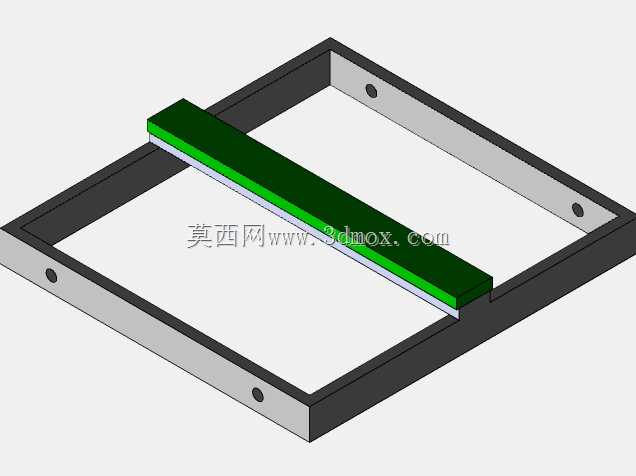

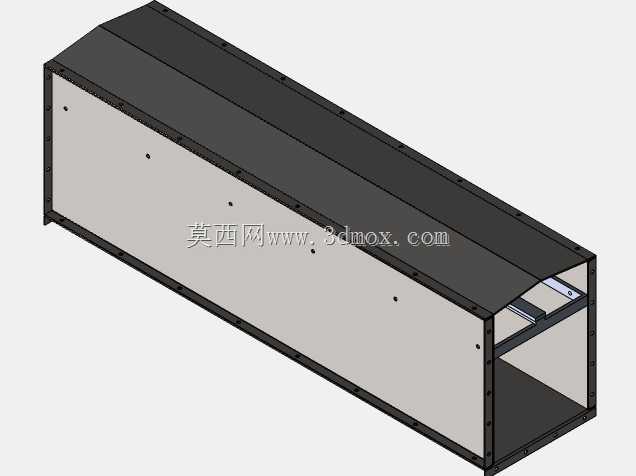

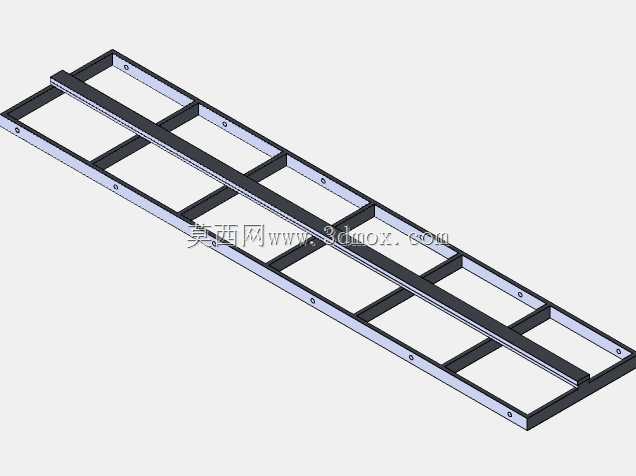

　　设计这类设备的时候首先要确定的是输送能力，这直接决定了槽体的截面尺寸，刮板的宽度和槽体内部净宽的间隙要控制在5到10毫米，间隙太小的话，加工或者安装误差很容易导致刮板刮蹭槽体内壁，运行的时候阻力变大还会磨损壳体；间隙太大的话，颗粒小的物料容易从缝隙漏到回程段，积料多了就会卡链条。槽体本身是分段式法兰连接的结构，单段长度一般控制在2米左右，方便运输和现场拼接，壳体的板材厚度要根据输送物料的磨琢性选，输送粮食这类软质物料用3毫米的碳钢板折弯焊接就足够，要是输送矿粉、熟料这类磨琢性强的物料，槽体底部和侧壁接触物料的位置还要额外贴耐磨衬板，延长整机的使用寿命。

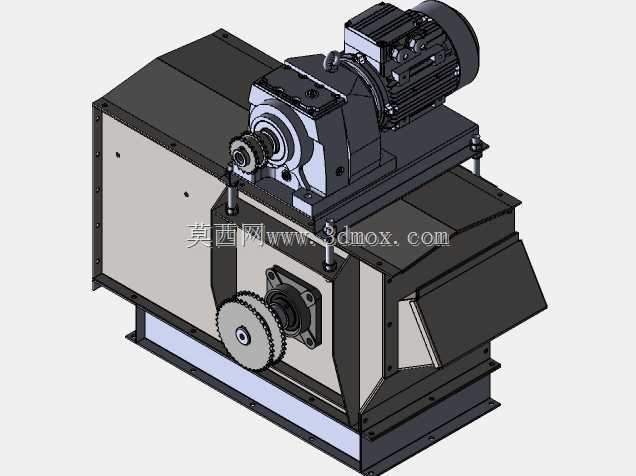

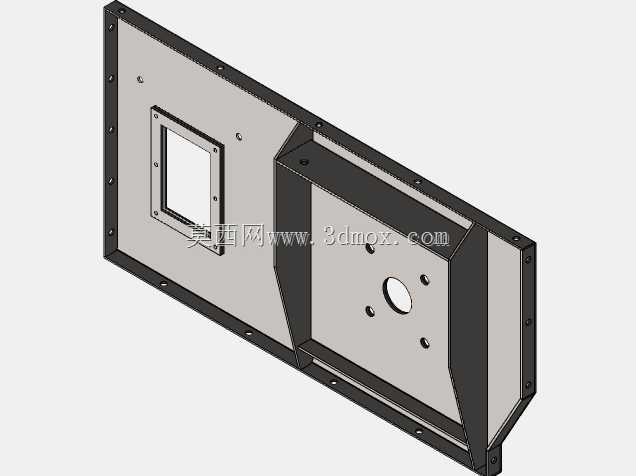

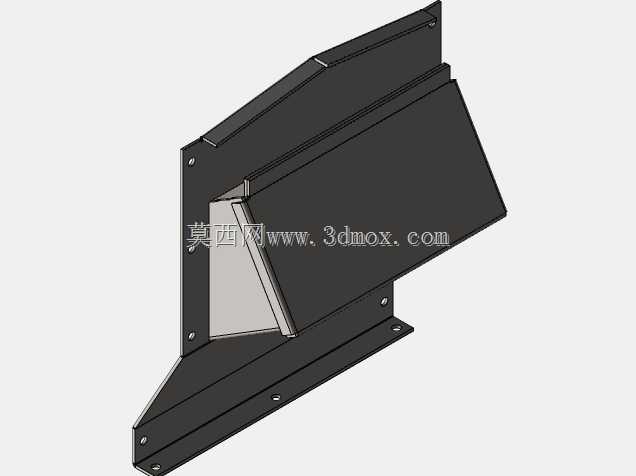

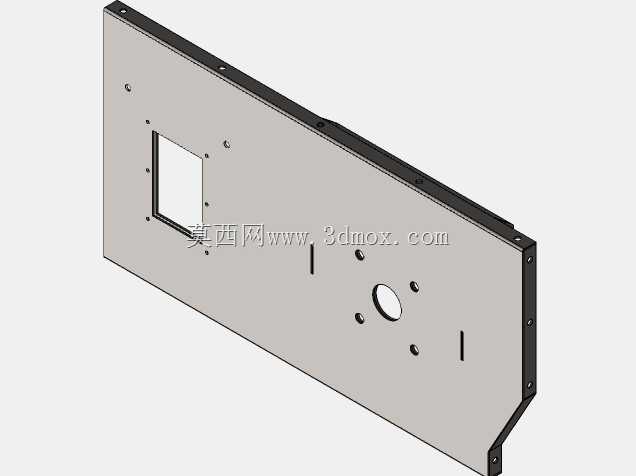

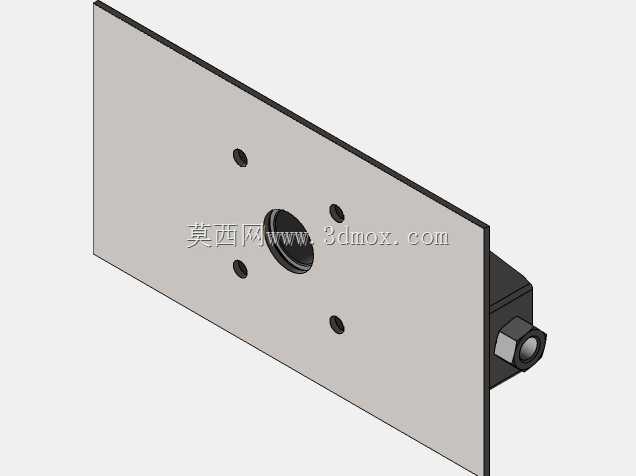

　　驱动端的设计要重点考虑安装空间，这套模型里的驱动单元是侧装在机头位置的，电机和减速机直连之后通过联轴器和头轮轴连接，这种布置方式的好处是不用额外占用设备上方或者下方的空间，对于车间层高有限、或者设备布置在地下通廊里的场景非常友好，不过设计的时候要注意驱动架的刚性，要把减速机和电机的重量完全承载在机头段的壳体加强筋上，避免运行的时候因为震动导致联轴器不同心，损坏轴承或者密封件。机头位置的端盖要做可拆卸结构，方便后期检修的时候更换链轮或者调整轴承，头轮轴和壳体接触的位置要装防尘密封，一般用毡圈密封加迷宫密封的组合，防止细粉料从轴缝漏出来，也避免外部的灰尘进入轴承座损坏轴承。

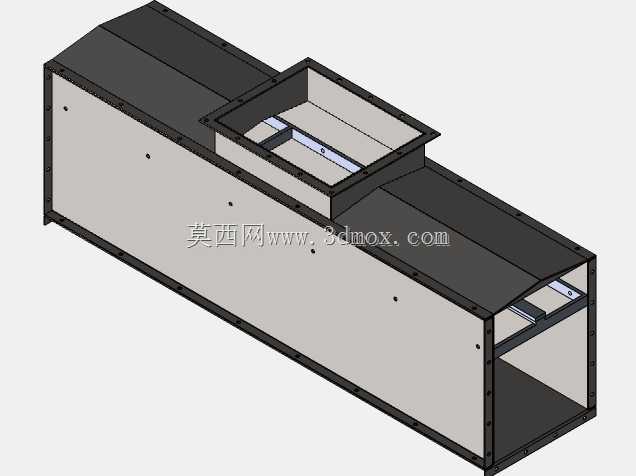

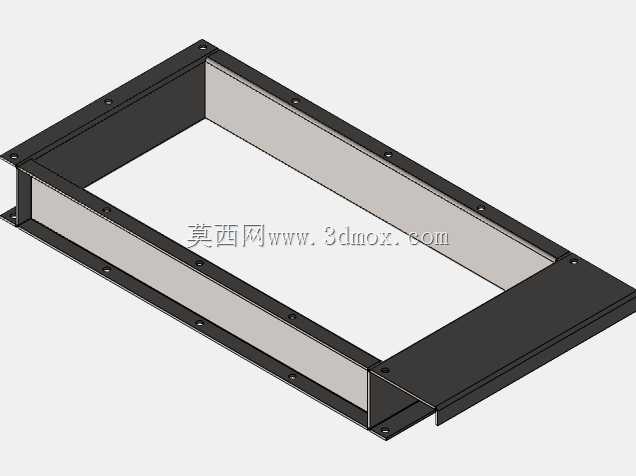

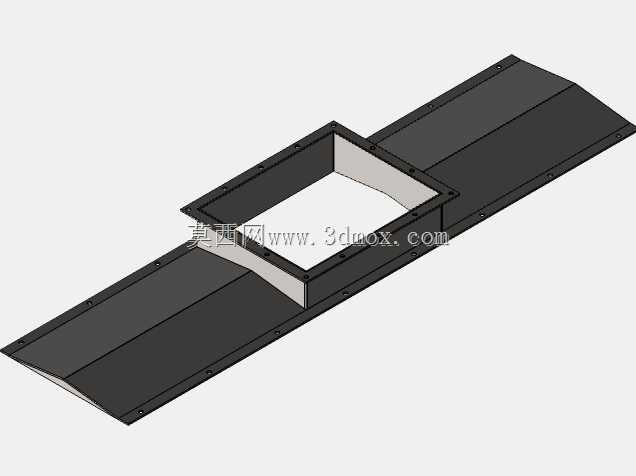

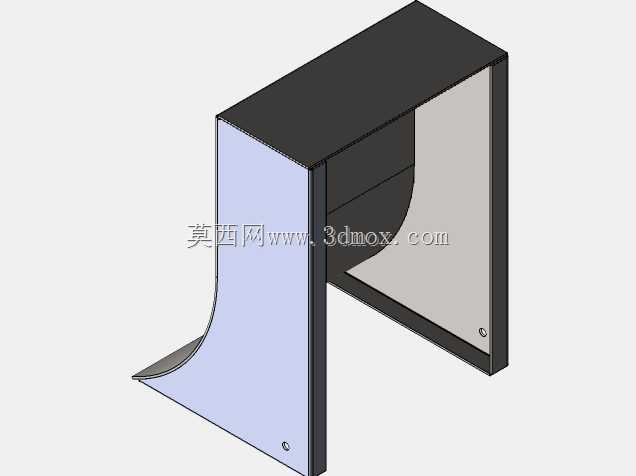

　　进料口的位置一般布置在设备尾段的顶部，做成上大下小的喇叭口结构，方便和上游的落料溜管对接，进料口的下沿要比回程段链条的最低位置高至少50毫米，避免落料的时候直接砸在回程链条上，加剧链条的磨损。出料口布置在机头段的底部，尺寸要比槽体内部净宽稍大，保证物料能顺利卸出，不会在机头位置积料，如果是需要多点卸料的场景，还可以在槽体底部的对应位置加电动闸板卸料口，不过要注意卸料口的位置要避开槽体的连接法兰，还要在对应位置的导轨做局部避让，避免刮板经过的时候卡滞。

　　现场安装的时候要先把机头段和尾轮段的位置找准固定，再依次拼接中间的槽体段，每拼接一段就要校正一次槽体的直线度，全程的水平偏差不能超过千分之一，两侧导轨的高度差要控制在2毫米以内，不然链条运行的时候会出现跑偏，蹭到侧壁或者掉轨。链条安装的时候要先把所有链节的铰接点注满润滑脂，刮板的固定螺栓要加防松垫圈，全部拧紧之后要手动盘车至少两圈，确认没有卡滞点、刮板和槽壁没有刮蹭之后再空载试运行，空载运行的时候电流要稳定，不能有异常的异响，运行2小时之后轴承的温升不能超过40摄氏度，之后再逐步加载投料，加载的时候要先小量给料，确认出料顺畅之后再调到额定输送量。

　　日常维护的时候，要每周检查一次链条的张紧度，要是发现链条松垂超过两公分就要及时调整张紧丝杆，每个月要给尾轮和头轮的轴承补充一次润滑脂，每三个月要检查一次刮板的磨损情况，要是刮板磨损量超过原厚度的三分之一就要及时更换，避免输送效率下降，还要定期清理槽体底部残留的积料，尤其是停机时间比较长的时候，要把槽内的物料全部排空，避免物料结块卡在链条和链轮之间，下次启动的时候过载烧坏电机。对于输送温度比较高的物料的场景，还要在槽体侧面预留观察口，定期检查槽体的热变形情况，必要的时候在槽体段之间加膨胀节，避免热胀冷缩导致壳体变形拉裂法兰连接面。
