医疗设备金属面板与钣金外壳结构设计

　　这款壳体结构的设计初衷，是面向中小型诊疗设备的量产需求，解决常规小批量医疗设备外壳开模成本高、迭代周期长的痛点，在结构可靠性与制造成本之间找到适配基层医疗设备采购需求的平衡点。从实际落地场景来看，这类壳体可适配基层诊所使用的常规理疗设备、小型检验类仪器的外装需求，这类设备通常不需要达到大型医用影像设备的严苛防护等级，但需要满足日常诊疗场景下的防泼溅、耐常规消毒试剂擦拭、结构抗磕碰的基础要求，同时要兼顾操作界面的人机交互合理性，让医护人员在日常操作时不需要刻意调整姿态就能完成参数查看、接口插拔的操作。

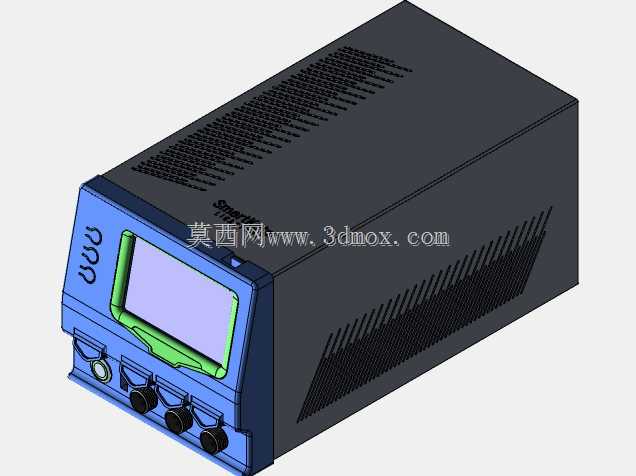

　　从功能布局来看，前面板区域做了分区设计：上方嵌入式的显示窗口做了阶梯式的限位结构，安装时可以直接将显示屏模组从内侧嵌入，依靠周边的凸台完成Z向定位，不需要额外设计复杂的显示屏固定支架，减少装配时的零件数量；窗口周边做了一圈凸起的围边，既可以在屏幕受到正面冲击时起到缓冲作用，也能避免消毒擦拭时液体顺着屏幕缝隙渗入壳体内部。显示区域下方排布的三个圆形接口位，预留了标准航空插头的安装尺寸，每个接口位周边都做了局部加厚的凸台，避免频繁插拔接头时面板受力变形，接口旁预留的标识位可以直接丝印接口功能定义，不需要额外粘贴标识牌。面板左侧的电源按键位做了下沉式设计，按键顶面略低于面板平面，避免设备搬运过程中误触开机。

　　壳体主体采用钣金折弯拼接的工艺路线，所有折弯边都预留了合理的折弯内R角，避免折弯时出现板材开裂的问题，拼接位置采用卡扣预定位加点焊固定的方式，减少焊接变形量，后期表面做哑光喷塑处理，既可以遮盖焊接痕迹，也能满足医疗场景下的耐擦拭要求。壳体顶面和侧面的散热区域采用了阵列式的长条形通风孔，孔位排布避开了内部电路板的安装区域，既保证内部功率元件工作时的热量可以自然对流散出，也能避免外界的大尺寸杂物直接掉落进壳体内部，通风孔的冲裁方向做了向内的翻边，去除冲裁毛刺，避免后期装配时划伤操作人员或者内部线束。

　　在安装边界的设计上，壳体内部预留了统一规格的安装螺柱，螺柱位置按照常规医疗设备电路板、电源模块的通用安装孔位排布，可以适配多款同类型功能板卡的安装，不需要针对不同板卡重新调整壳体结构，提升壳体的通用适配性。壳体底部预留了四个防滑脚垫的安装位，脚垫高度设置为8mm，既可以保证壳体底部和放置台面之间留有足够的通风间隙，也能避免设备放置时刮擦台面。前面板和钣金主体的连接采用侧边卡扣加底部螺丝固定的方式，后期设备维护时只需要拧下底部的两颗固定螺丝就能拆下面板，不需要拆解整个壳体，提升售后维护的效率。

　　针对小批量试制的需求，前面板的结构同时适配3D打印和钣金冲压两种工艺：当试制批量在十台级别的时候，可以直接采用3D打印制作前面板，快速完成样机装配验证，不需要开冲压模具；当量产规模提升到百台级别时，可以直接将前面板的三维模型转为冲压模具的加工图纸，不需要重新调整结构尺寸，缩短从样机到量产的转化周期。整个壳体的棱角位置都做了C2的倒角处理，所有外露边都做了去毛刺工艺，避免医护人员移动设备时被锐边划伤，符合医疗设备的安全设计规范。在结构强度校核上，壳体的板材厚度选用1.2mm的冷轧钢板，通过折弯边的加强作用，壳体顶面可以承受15kg的静载荷，满足日常放置小型配件、或者设备堆叠转运的强度需求，不会出现明显的壳体变形。
