大尺寸板材转运专用框架式运输雪橇

这款框架式运输雪橇，是针对大尺寸重型板材的厂际转运、车间内工位周转场景开发的专用承载工装，核心解决超宽幅板材在受限通道内的平稳运输难题。从实际工程应用来看，很多重型罐体制造项目的板材下料车间与装配现场存在一定距离，且中途会经过宽度受限的地下通道，常规平板转运设备要么宽度超标无法通行，要么承载面过高导致板材重心不稳，运输过程中容易出现滑移、侧倾风险，这款雪橇的结构设计正是围绕这些现场痛点展开。

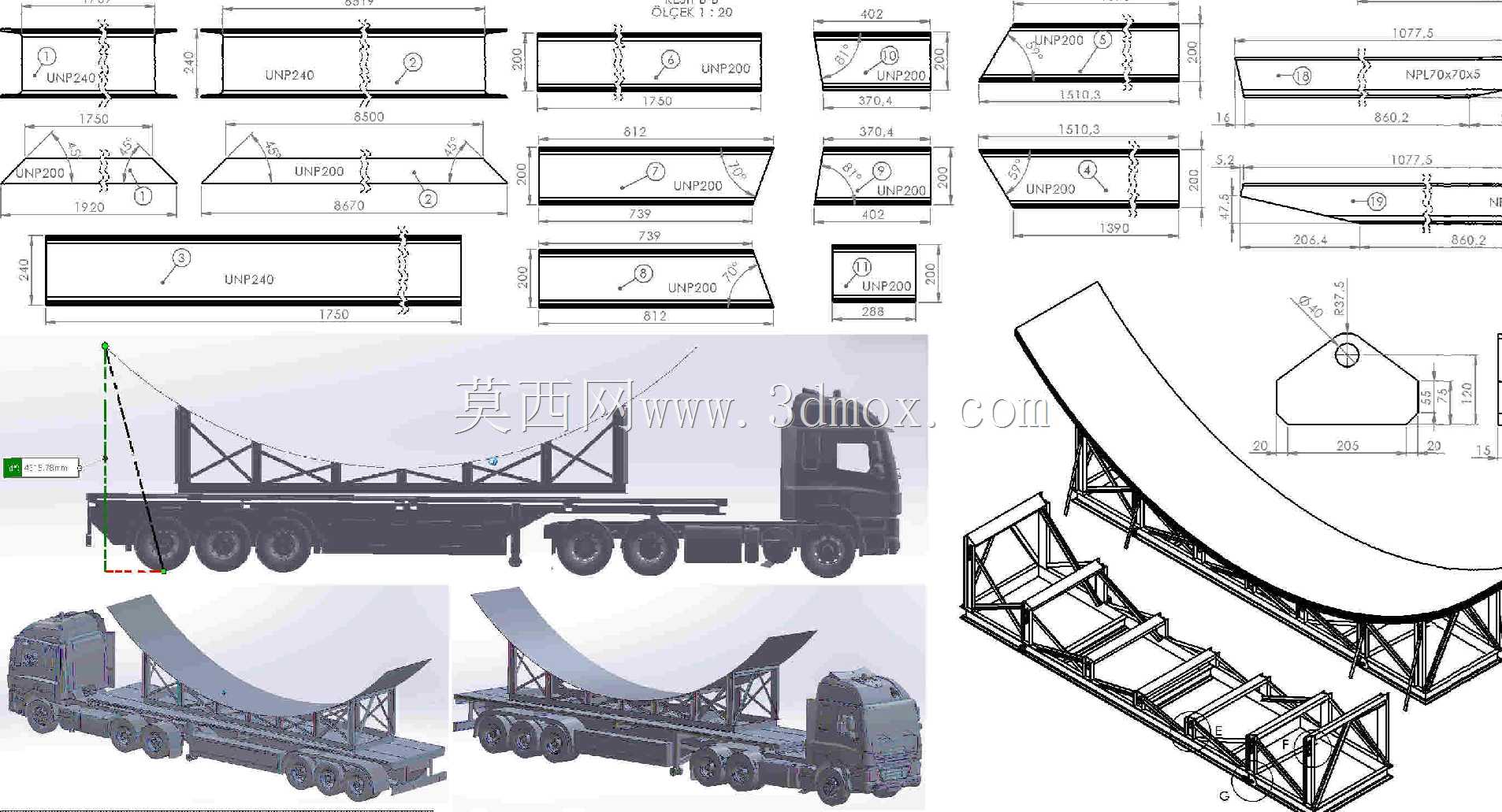

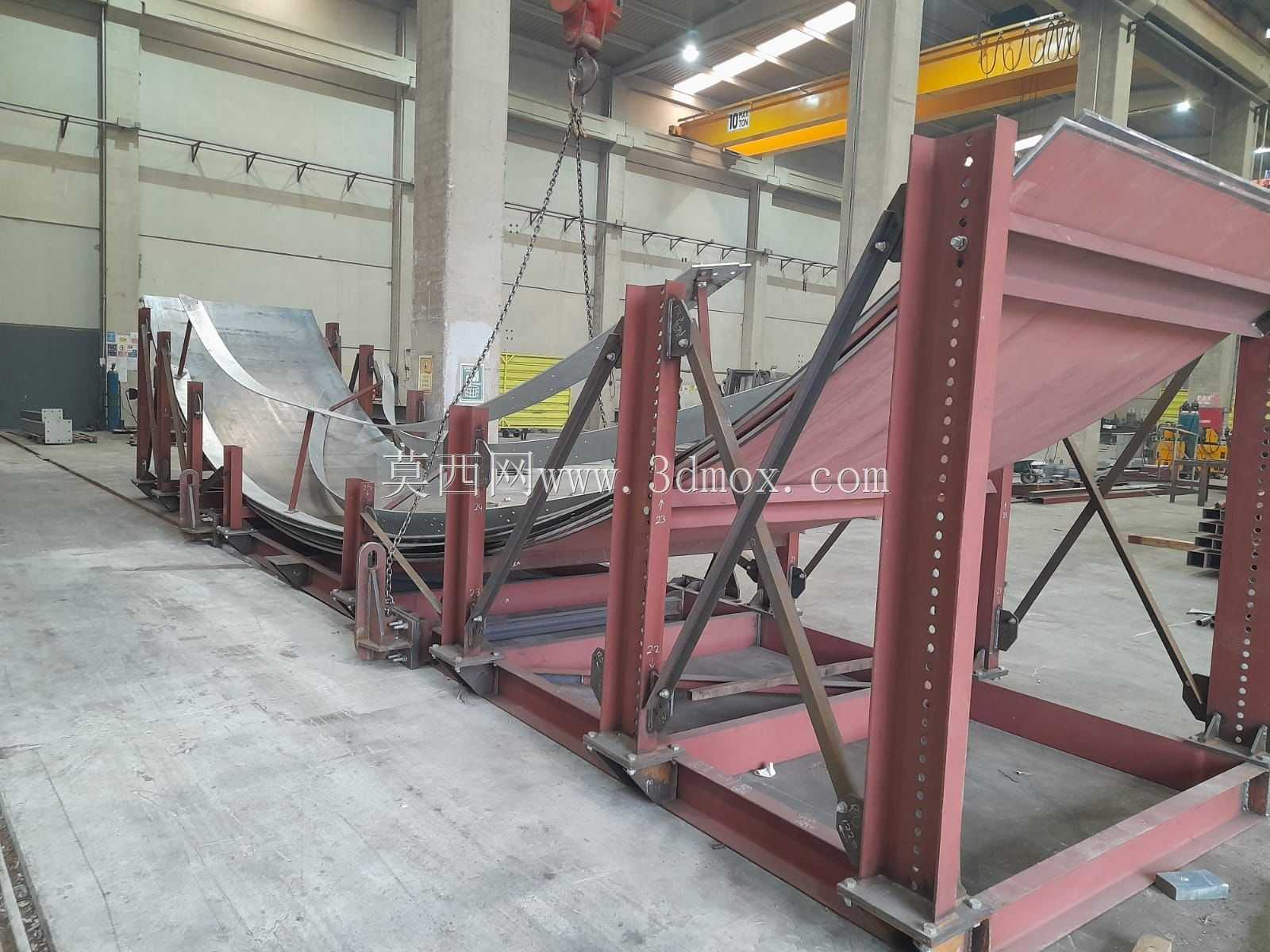

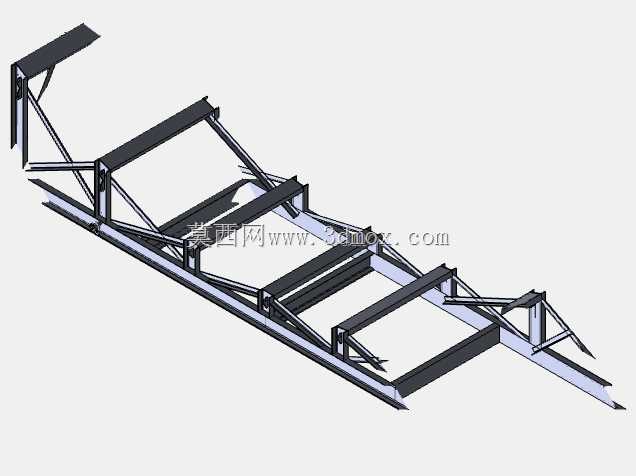

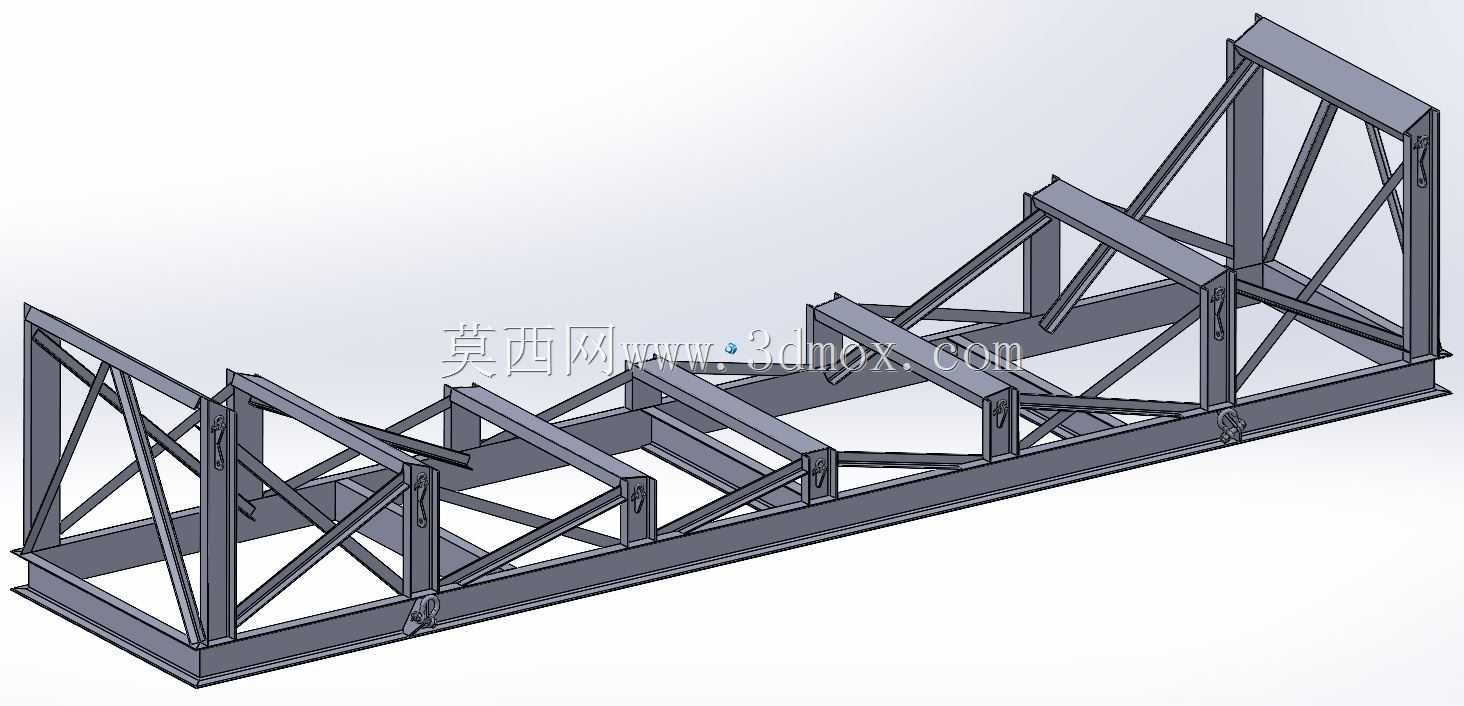

整体承载框架采用型钢焊接成型，主纵梁沿雪橇长度方向通长布置，作为主要承力结构，多道横向承载梁等距排布在纵梁之间，形成连续的支撑面，可适配13000mm×2000mm规格的大尺寸板材放置，避免大跨度板材因支撑点间距过大出现下挠变形。承载面采用凹形截面设计，并非传统的平面结构，放置板材时，板材会嵌入凹形区域内，侧面的限位结构可限制板材横向窜动，同时有效降低整体承载重心，配合雪橇底部的滑行结构，在4.5米宽的地下通道内通行时，整体通行宽度留有足够安全余量，不会出现剐蹭通道侧壁的问题，运输稳定性相比平面承载结构提升明显，满载20吨工况下也能保证运行平稳。

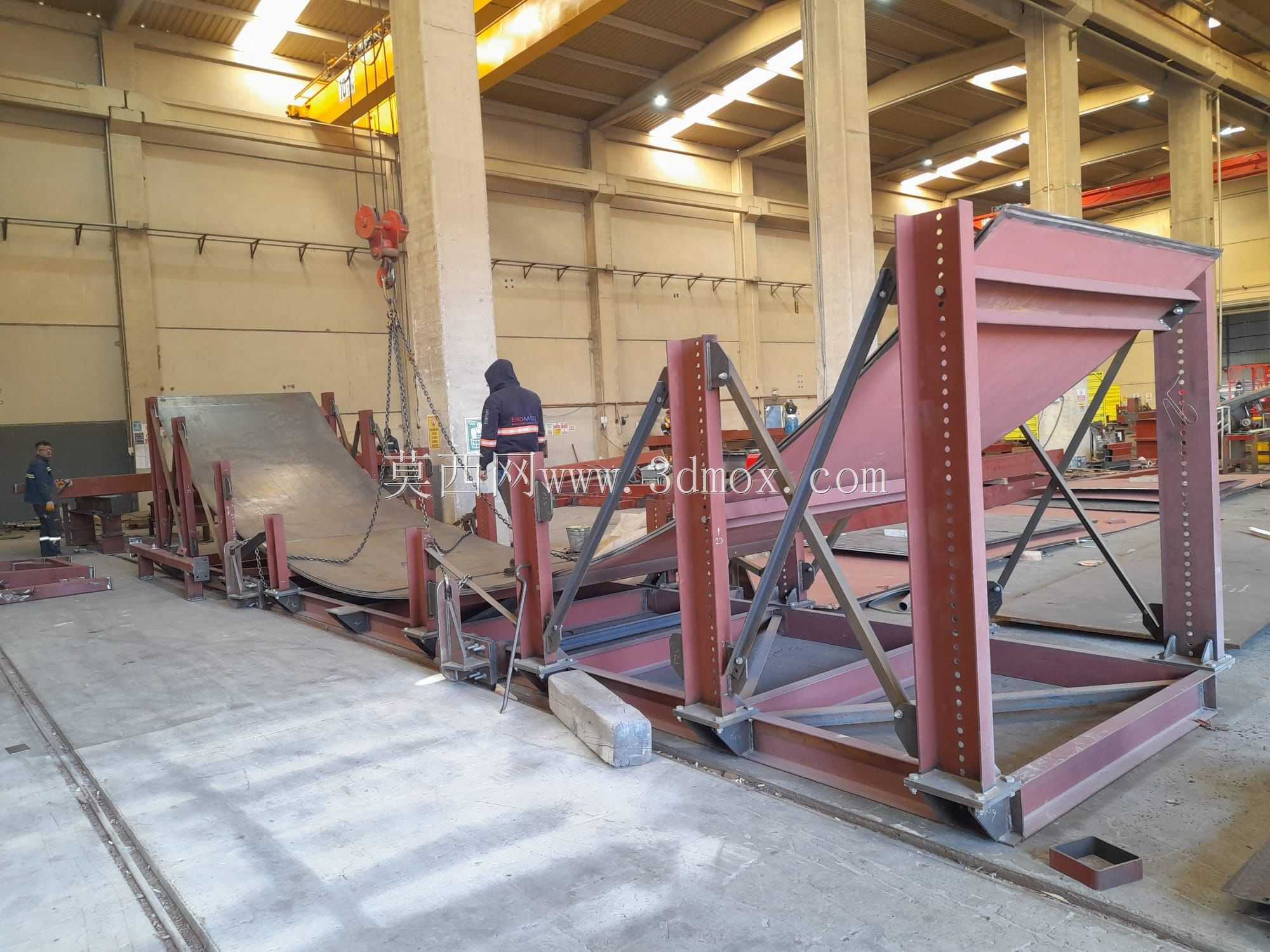

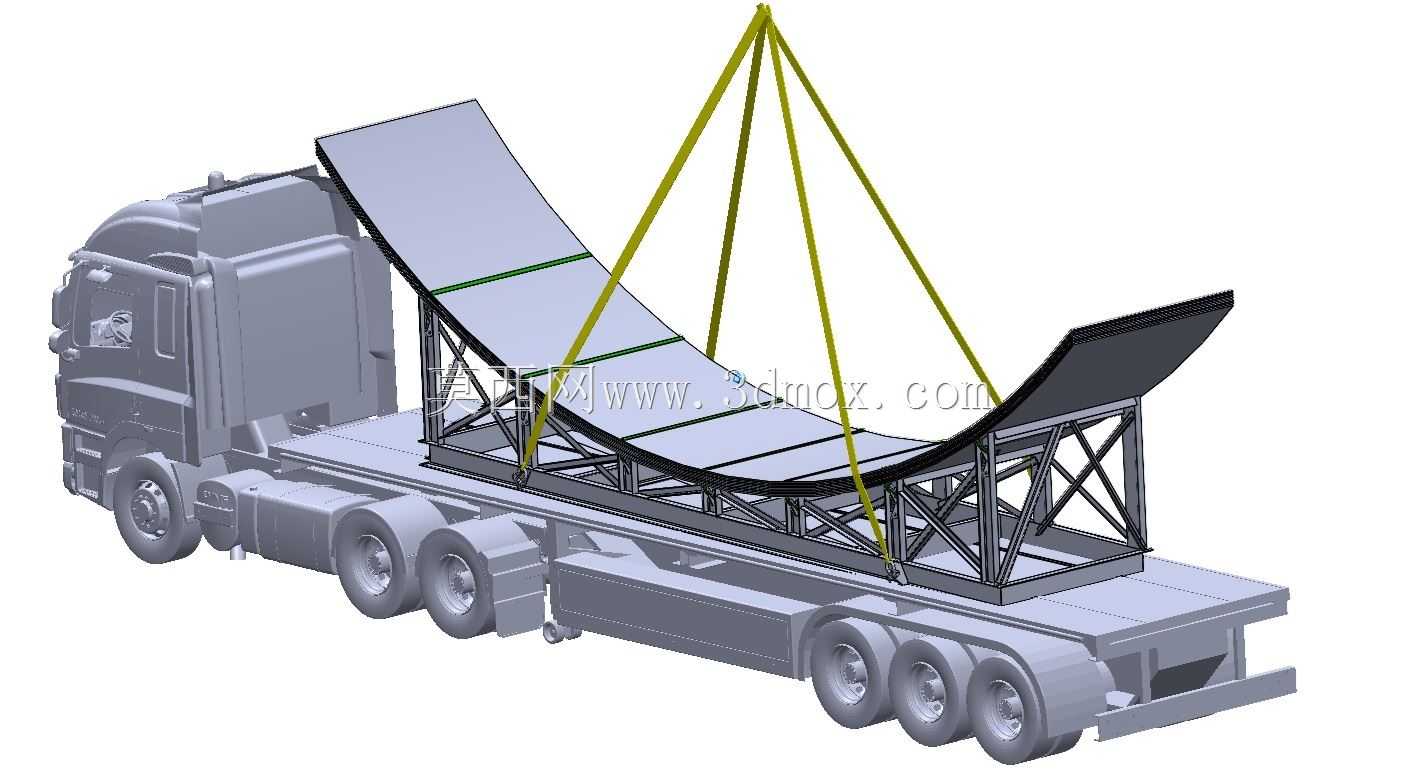

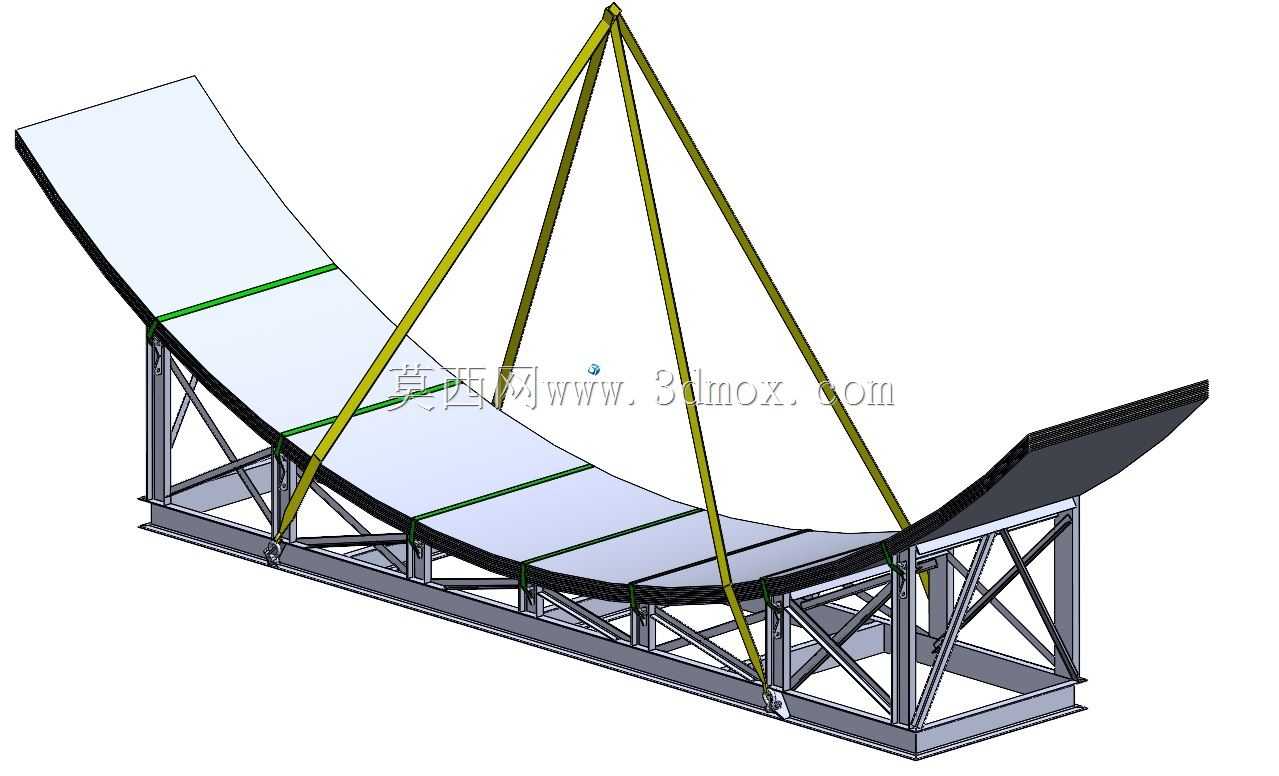

设计阶段充分考虑了现场吊装与装卸效率的需求，整个雪橇为一体化焊接结构，框架上预设了标准吊装点，可直接通过起重设备整体吊装，无需额外组装吊具。在装配现场的使用流程中，一台雪橇承载板材运抵装配区域后，可直接停放在指定工位作为临时承载台，等待板材完成装配作业，另一台提前清空的雪橇则可立刻装载下一批板材返回下料车间，两台雪橇循环作业，可大幅压缩装卸等待时间，加快物料周转效率，减少起重设备的无效等待时长。

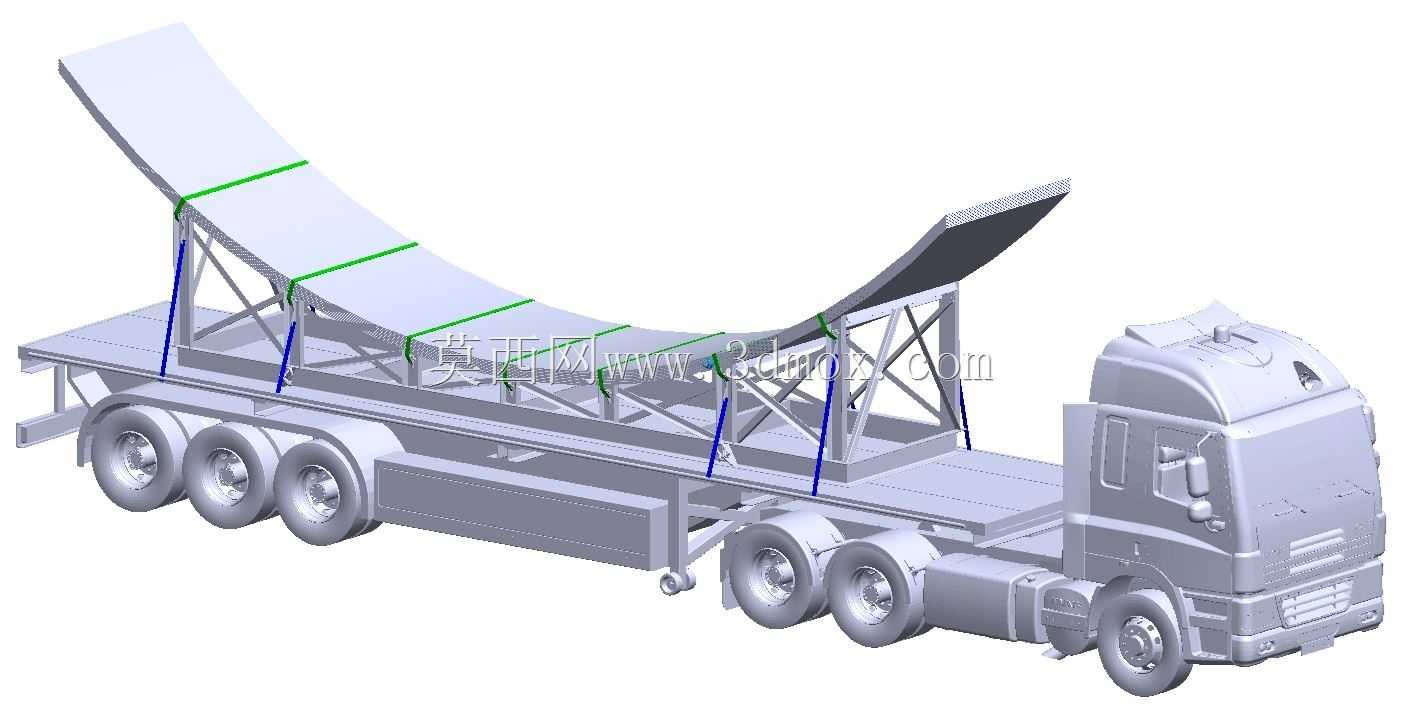

雪橇前端设置了牵引连接结构，可适配厂区内常用的牵引设备，尾部设置了防碰撞缓冲结构，避免转运过程中磕碰其他设备或墙体。框架的所有焊接节点均做了加强处理，主承力位置的焊缝采用满焊工艺，非承力位置采用间断焊减重，整体结构在保证20吨额定承载能力的前提下，尽可能控制自身重量，降低牵引负载。底部滑行接触面做了耐磨处理，可适应厂区硬化路面、车间环氧地坪等不同通行路面，减少滑行过程中的阻力与磨损，延长工装使用寿命。

从安装边界来看，雪橇整体外形尺寸经过严格核算，空载状态下的高度、宽度完全匹配厂区地下通道、车间大门的通行限界，无需对现有厂区通道进行改造即可直接投入使用。凹形承载面的深度经过反复校核，既保证足够的限位高度防止板材侧滑，又不会因为深度过大导致板材吊装就位时对位困难，板材吊装时只需对准凹形区域大致位置下放即可，无需反复调整位置，可有效缩短吊装对位时间。框架上还预留了绑带固定点，运输特殊规格板材时，可通过绑带将板材与雪橇框架绑定，进一步提升运输安全性，适配不同尺寸、不同重量的板材转运需求，除了罐体制造用的钢板外，也可用于其他长条形重型构件的厂内转运。
