型材框架式物料收缩输送机构

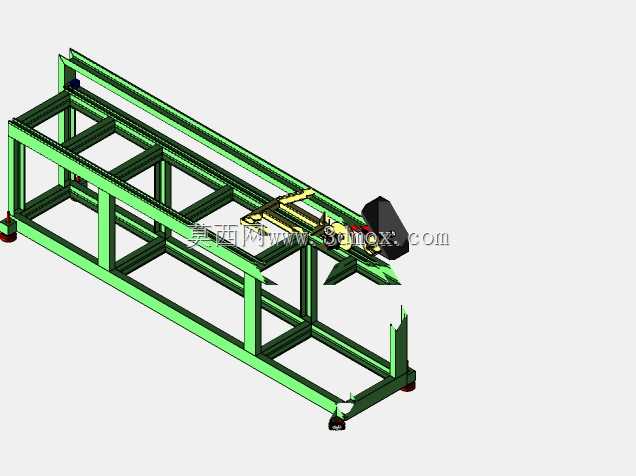

　　这套收缩输送机构的主体承载框架采用标准矩形钢管拼焊成型，整体为长条形卧式布局，框架底部设置可调式支撑脚，可在安装时根据现场地面平整度调整整体水平度，单支支撑脚的调节行程预留50mm，适配多数车间水泥地坪的安装公差要求。框架主体的纵向主梁采用通长型材拼接，横向支撑肋板按等间距排布，每道肋板与主梁之间采用满焊连接，焊后做整体去应力处理，避免长期承载后出现框架变形，影响上部输送组件的运行精度。上部的输送导向轨道采用对称双轨布局，轨道安装面经过铣削加工，平面度控制在0.2mm/m以内，保证滑动组件在轨道上运行时无卡滞、无偏磨。机构末端集成的收缩执行组件采用曲柄滑块式传动结构，滑动座与轨道之间配置自润滑铜套，

　　无需频繁加注润滑脂即可维持长期稳定运行，滑动行程根据常规物料的收缩作业需求设定，可适配长度在300mm至800mm区间的棒状、条状物料的对位收缩工序。在实际生产场景中，这类机构常被集成在管材加工、线束装配、长条零部件组装的生产线中段，承担物料的定距收拢、对位拼接工序，替代传统人工作业中手动对齐、推压收拢的操作，可将单工位的作业效率提升40%以上，同时避免人工推压时出现的对位偏差、物料磕碰损伤问题。设计阶段优先考虑了设备的维护便捷性，所有传动组件均采用外露式安装布局，无需拆解主体框架即可完成易损件的更换，轨道侧面预留的润滑注油孔位置距离设备外罩安全距离大于100mm，日常维护时无需停机即可完成注油保养。机构的安装边界尺寸经过优化，

　　整体宽度控制在1.2米以内，长度可根据生产线的排布需求做模块化拼接延长，单段标准节长度为2米，现场安装时仅需通过法兰连接板对接即可完成多段拼接，对接处的定位销孔采用配做工艺，拼接后的轨道直线度可满足高速输送的精度要求。框架上部的滑动执行组件末端设置了硬限位块，限位块采用聚氨酯缓冲材质，可在滑动座运行至行程端点时吸收冲击动能，避免刚性碰撞导致的零件变形、传动件松动问题，缓冲块的压缩行程预留15mm，可抵消传动系统的惯性冲量。考虑到车间生产时的物料落尘、切削碎屑掉落问题，框架的横向支撑肋板上预留了碎屑滑落斜面，角度设置为15度，落至框架上的碎屑可沿斜面自然滑落至地面，不会在框架内部堆积，减少日常清洁的工作量。

　　电气元件的安装走线槽沿框架主梁内侧布置，线槽采用封闭式镀锌结构，可避免车间内的油污、切削液溅入线槽内腐蚀线缆，线槽的盖板采用卡扣式连接，线路检修时无需工具即可快速拆卸盖板。这套机构的整体重心经过校核，重心位置落在框架纵向中心线偏下1/3高度处，即使在滑动座满载运行至行程端点时，整体设备的抗倾覆系数仍大于1.5，满足车间设备安装的安全规范要求，无需额外打膨胀螺栓固定即可稳定放置，对于需要频繁调整生产线布局的柔性生产车间，可直接通过叉车转运调整位置，无需重新做基础安装。
