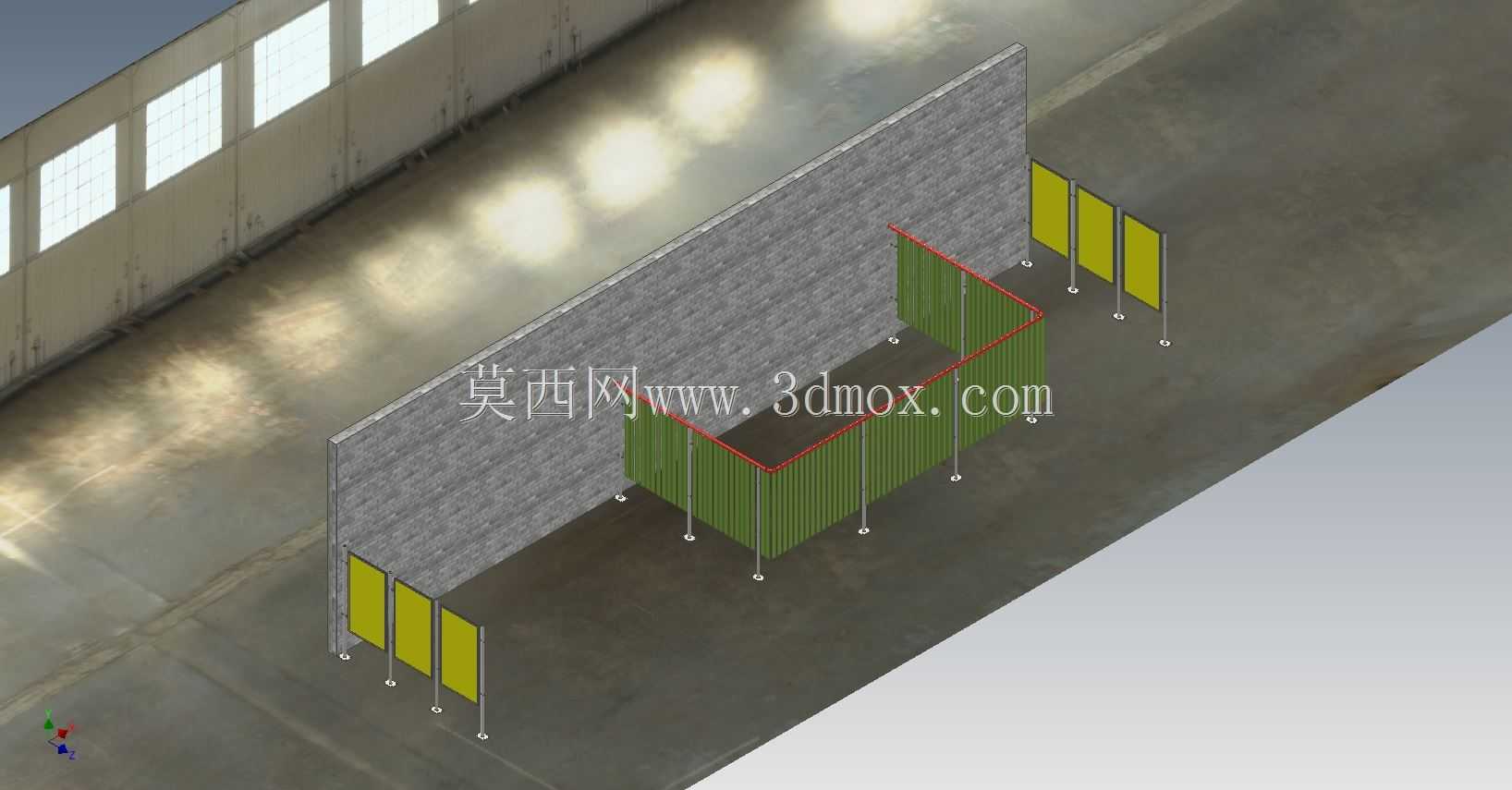

车间焊接作业分区防护隔断装置

　　这套焊接作业分区隔断装置，主要面向机加工车间内的焊接工位布局需求设计，解决多工位并行作业时的弧光干扰、焊渣飞溅防护、作业区域物理划分的实际问题。在常规的中小批量机械加工车间里，焊接工位往往和打磨、装配、物料周转区域相邻，没有物理隔断的情况下，焊接产生的强弧光会对周边作业人员的视力造成损伤，飞溅的高温焊渣容易引燃周边易燃物料，也会导致不同工位的工具、工件混放，增加现场管理的难度。这套装置的设计首先从现场安装的边界条件出发，采用落地式立柱支撑结构，立柱底部配置可调脚座，能够适应车间水泥地面存在的3-10mm的平整度误差，不需要在地面做预埋或者打孔固定，调整脚座高度就能保证整个隔断框架的水平度，安装时不会破坏原有车间地坪，

　　后期工位调整移位也不需要做地面修复，适配车间柔性化生产的布局调整需求。隔断主体分为两个功能段，一段是波纹防护帘段，采用阻燃耐温的柔性防护材质，垂坠安装在上下横梁之间，能够有效遮挡焊接弧光，阻挡大部分飞溅的高温焊渣，同时柔性材质不会因为工件搬运过程中的意外碰撞产生硬损伤，碰到尺寸较大的工件时可以临时掀开局部帘面，不需要拆除整个隔断结构，适配长尺寸工件进出焊接工位的需求。另一段是实体黄色警示挡板段，设置在隔断靠近通道和相邻工位的端部位置，醒目的黄色涂装能够从视觉上明确焊接作业区的边界，提醒非焊接作业人员不要随意进入弧光影响范围，实体挡板的高度刚好覆盖人眼站立时的视线高度，从通道经过时不会直接看到焊接弧光，

　　同时挡板底部预留了150mm的间隙，方便日常清扫地面焊渣时，扫帚和吸尘设备可以直接伸到隔断底部清理，不会形成卫生死角。整个隔断的框架采用标准工业型材拼接，所有连接位置采用标准紧固件锁紧，没有焊接连接的部位，现场组装时只需要常规内六角扳手就能完成全部装配作业，不需要额外的焊接加工，单组隔断的组装时间不超过40分钟，后期如果需要调整隔断长度或者高度，只需要增减型材段和对应的防护帘、挡板数量即可，不需要重新制作整体框架。在尺寸设计上，隔断的整体高度设置为2米，刚好覆盖成年男性站立作业时的上半身高度，既能够完全遮挡焊接时产生的弧光，又不会因为过高影响车间顶部的通风管道、照明灯具的布局，也不会阻碍车间整体的通风排烟效果，

　　焊接产生的烟尘可以从隔断顶部顺利扩散到车间除尘系统的覆盖范围。隔断的单段长度设置为1.2米，多段拼接时可以根据焊接工位的实际占地大小灵活组合，既可以围成L型的半封闭焊接工位，也可以直线排布作为两个相邻工位的分隔屏障，立柱之间的连接横梁采用内置连接件固定，框架外表面没有突出的螺栓头或者尖锐边角，避免人员走动时剐蹭受伤。靠近焊接作业侧的框架表面做了耐高温喷塑处理，长期受焊渣飞溅烘烤也不会出现漆面脱落、锈蚀的问题，外侧的警示挡板表面贴有反光警示条，在车间照明不足的情况下也能清晰识别作业区边界。这套装置的设计没有冗余的装饰结构，所有部件都服务于焊接工位的实际防护和分区需求，既满足安全生产的防护要求，又兼顾了车间现场安装、调整、日常维护的便利性，适配大多数离散制造车间的焊接工位布局场景，不管是固定焊接工位还是临时焊接作业点，都可以通过组合这套隔断装置快速搭建标准化的焊接作业区域，减少焊接作业对周边生产环节的干扰，提升车间现场的6S管理水平。在实际使用中，这套隔断还可以配合焊接烟尘净化器、工位照明灯具使用，框架上预留的标准槽位可以直接安装相关配套设备的固定支架，不需要额外打孔加工，进一步拓展了装置的使用适配性。
