带轴连接结构的流体管路转接接头

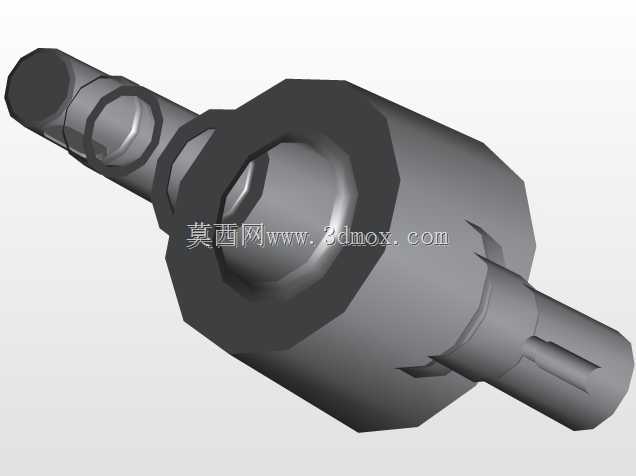

　　这款带双侧轴伸的转接接头，主要应用在小通径流体管路的转角连接、活动铰接管路场景中，常见于小型液压控制回路、气动执行机构的末端管路、低压润滑系统的供油支路等需要管路具备小范围摆动调整空间的装配位置。不同于常规固定式硬管接头，该结构将流体通腔与铰接转轴做了一体化设计，中间的多边形主体既是流体的中转容腔，也为安装扳手提供了夹持受力面，安装时可以通过卡持主体段完成两端轴伸与对接管路的同轴对位，避免安装过程中管路随拧动扭矩发生扭转形变。

　　从结构设计逻辑来看，中间的主容腔采用了近似正多边形的外轮廓，在保证内部通径满足流量要求的前提下，最大化压缩了主体的径向尺寸，避免相邻管路排布时出现空间干涉；两侧伸出的轴段做了阶梯式变径设计，靠近主体的轴肩位置预留了密封件安装槽位，装配时可嵌入O型密封圈或者轴用斯特封，保证铰接转动过程中的流体密封性能，不会因为管路角度调整出现渗漏问题。其中一侧轴段的末端加工了扁位结构，该结构是为了适配管路对接时的防转需求，当对接管路为硬管且需要固定角度时，扁位可以与对接件的卡槽配合，限制轴段的周向转动，保证管路对接后的位置精度；另一侧轴段则做了光滑圆柱面设计，允许对接的软管或者活动管段绕轴线做小角度的回转调整，适配设备运行过程中产生的小幅位移，避免管路长期受交变应力出现疲劳断裂。

　　在安装边界上，该接头的主体最大径向尺寸需要预留至少1.5倍公称通径的操作空间，方便扳手卡持完成锁紧操作；两侧轴伸的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞，密封件的压缩量保持在15%-20%的合理区间，既不会因为压缩量过大导致密封件过早磨损，也不会因为压缩量不足出现密封失效。轴段与主体的连接位置做了圆角过渡处理，避免应力集中，在承受管路内压带来的轴向拉力时，应力可以均匀分散到主体结构上，不会在轴根位置出现断裂风险。内部通腔的流道做了圆弧过渡，没有直角拐点，流体经过时的局部阻力损失更小，在低压小流量的流体回路中不会产生明显的压降，也不容易在流道拐角处积存介质杂质，降低长期使用后的堵塞风险。

　　实际装配使用时，该接头可以作为两个固定管路之间的活动转接节点，补偿设备加工、装配过程中产生的位置度误差，不需要额外调整管路的弯折角度就能完成对接，能够有效缩短现场装配的调校时间。在一些需要频繁调整管路角度的调试工位，这种铰接式接头也可以替代多组弯头组合的管路结构，减少管路的接头数量，降低整个管路系统的泄漏点。设计过程中针对轴段的转动配合间隙做了严格控制，间隙过大会导致密封件偏磨，间隙过小则会导致转动阻力过大，无法实现角度调整功能，最终的配合公差选择基孔制间隙配合，既保证转动的顺滑度，也能给密封件提供均匀的压紧力。主体外轮廓的多边形边数选择也经过实际验证，边数过少会导致扳手夹持时的受力面过小，容易拧伤零件表面，边数过多则会接近圆柱面，扳手卡持时容易打滑，最终采用的八边形轮廓在实际安装操作中，不管是使用开口扳手还是活动扳手，都能获得足够的夹持力矩，同时不会因为棱角过于尖锐划伤操作人员或者相邻的管路部件。
