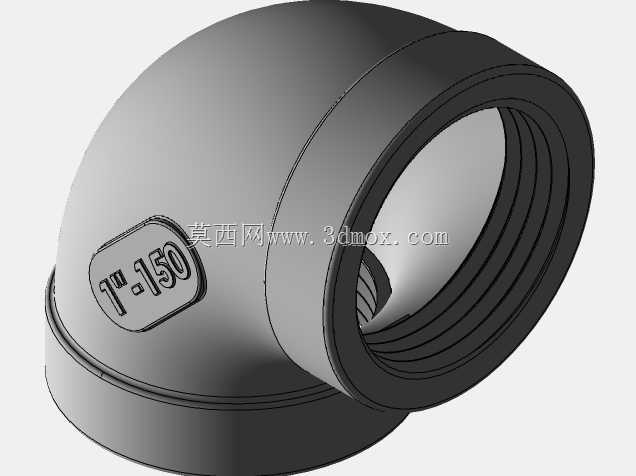

1寸150级内螺纹90度弯头管件结构

　　日常管路布设场景里，管路走向需要做90度转向调整时，这类内螺纹弯头是最常用的转接零件，不管是民用给排水管路、低压气动输送管线，还是小型液压回路的支路转向，都能见到这类零件的身影，它不需要额外焊接工序，依靠两端的内螺纹就能和同规格的外螺纹管材、阀件直接旋接装配，现场施工的灵活度很高，后期管路维护拆换也不需要动用切割、焊接设备，普通管钳就能完成拆装作业。

　　从结构设计来看，这款弯头的弯曲半径属于标准长半径范畴，介质流经转向位置时的局部阻力比短半径弯头更小，能有效降低管路输送过程中的压损，减少湍流带来的管路振动与噪音。两端的内螺纹采用密封管螺纹设计，螺纹牙型带有锥度，旋紧过程中牙面会逐步挤紧，不需要额外搭配过多密封填料就能实现可靠的静密封，耐受常规工况下的管路压力不会出现渗漏。弯头本体的壁厚做了均匀过渡处理，弯曲段的外侧壁厚略厚于内侧，刚好对应介质转向时对外壁的冲刷受力位置，既避免了壁厚突变带来的应力集中问题，也不会因为过度冗余壁厚增加零件本身的重量与材料成本。

　　从安装边界来看，这款弯头的公称通径为1英寸，压力等级对应150磅级，适配的管材外径、螺纹旋合长度都符合通用管路配件的互换标准，不需要针对连接端做二次加工就能直接和同规格的镀锌钢管、不锈钢管、尼龙硬管匹配装配。安装时只需要保证两端螺纹的同轴度偏差在允许范围内，旋紧力矩控制在合理区间，不会因为力矩过大导致螺纹崩牙，也不会因为力矩不足出现密封失效。弯头的外轮廓没有突出的尖角、飞边结构，布设管路时相邻管线之间的预留间隙不需要额外放大，在紧凑的管路排布空间里也能顺利完成安装，不会和周边的管夹、支架、其他阀件产生安装干涉。

　　建模过程中，这类零件的结构还原需要重点关注几个核心尺寸的准确性：首先是两端内螺纹的锥度、牙距、有效旋合长度，这部分直接决定了零件装配后的互换性，如果螺纹参数出现偏差，实际装配时会出现旋不进或者旋紧后间隙过大漏液的问题；其次是弯曲段的曲率中心位置，要保证两端接口的端面夹角严格为90度，偏差过大会导致连接管材时出现强行别劲的情况，长期使用会在螺纹连接位置产生额外的装配应力，甚至出现裂纹渗漏；另外本体上的规格标识做了凹陷式的铭牌结构，不是后期印刷的标识，长期在潮湿、多尘的管路环境里使用也不会出现标识磨损脱落的问题，后期运维人员巡检时能快速识别管件的规格与压力等级，不需要额外测量就能判断是否适配更换配件。

　　在实际工程选型时，这类螺纹弯头通常用在公称压力不超过1.6MPa、工作温度在-20℃到120℃区间的管路上，输送介质可以是清水、压缩空气、低压蒸汽冷凝水，也可以是无强腐蚀性的常规流体，不适合用在高浓度酸碱、高温高压蒸汽这类特殊工况的管路上。装配时要注意螺纹旋合的对中性，不要在螺纹偏斜的情况下强行旋紧，否则很容易导致弯头的螺纹段出现开裂，尤其是铸铁材质的同类弯头，材质本身的塑性较差，偏斜旋紧产生的内应力很容易让零件在后期使用过程中突然开裂失效。另外在管路布设完成后的试压环节，要逐步升压到试验压力，不要瞬间冲压，避免水锤效应产生的瞬间高压冲击弯头的弯曲段，造成零件损伤。
