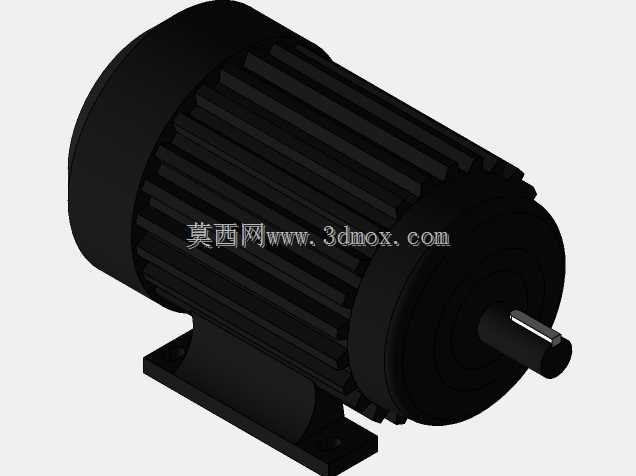

0.5马力卧式三相异步电动机结构模型

　　这款0.5马力卧式电动机的三维结构，完全按照工业现场常用的小功率异步电机实物测绘建模还原，所有结构特征都对应实际量产产品的加工与装配要求，没有做艺术化简化处理，能直接用于设备布局校核、装配干涉检查以及配套结构件的设计参考。从实际应用场景来看，这类小功率卧式电机广泛覆盖轻工输送线、小型机床进给机构、食品包装辅机、农用小型加工设备、实验室台架装置等对安装空间有严格限制、动力需求在0.37kW级别的场合，相比同功率的立式安装电机，卧式底脚安装的形式抗振动能力更强，适配水平布置的传动链路，不需要额外加工安装法兰面，对设备机架的加工精度要求更低，适合中小型设备的原厂配套以及老旧设备的动力替换选型。

　　建模过程中优先还原了实际安装的边界尺寸：底脚部分的两个安装长槽中心距、槽宽、底脚平面到电机轴中心的中心高都严格遵循对应机座号的行业通用尺寸，轴伸端的直径、键槽尺寸、轴伸长度完全匹配标准联轴器、带轮的安装公差要求，不会出现模型导入装配后，配套传动件装不上、安装孔位对不齐的问题。机身外壳的散热筋结构没有做省略处理，每一条散热筋的高度、间距、拔模斜度都和实物一致，在做设备热仿真或者外壳防护结构设计时，可以直接参考这个结构预留散热空间，避免后续设计的防护罩贴住散热筋导致电机温升超标。接线盒的位置设置在机身侧面的标准方位，预留了线缆弯曲的空间，建模时还原了接线盒的安装凸台结构，设计设备走线时可以直接参考这个位置规划线缆走向，不会出现线缆和周边结构件干涉的情况。

　　从功能特性的还原来看，模型区分了定子外壳、前后端盖、输出轴、底脚支座、风罩等独立的装配部件，不是单一的整体实体，做装配仿真或者运动模拟时，可以单独给输出轴设置旋转自由度，模拟电机运转时的传动状态，也能拆分各个部件做爆炸视图，用于装配工艺文档的制作或者维修培训素材使用。输出轴上的键槽结构做了精准还原，对应的平键安装位置、键槽深度都符合机械设计手册的对应标准，选型校核键连接强度时，可以直接提取模型的尺寸参数做计算，不需要再额外查阅手册核对基础尺寸。前后端盖的止口结构、轴承安装位的尺寸也做了还原，做电机维修或者定制改装端盖结构时，可以直接参考这个模型的配合尺寸做二次设计，减少测绘的工作量。

　　设计思路上完全遵循工业产品的实际装配逻辑，所有部件的配合面都预留了符合实际加工要求的公差间隙，没有出现建模时常见的面与面零间隙贴合导致的工程图生成错误，也没有多余的装饰性结构，所有特征都是实际产品上存在的功能性结构：底脚上的安装长槽是为了适配不同中心距的安装机架，同时允许安装时调整电机位置张紧三角带；散热筋沿电机轴向布置，配合尾部风叶的气流方向最大化散热效率；轴伸端的轴肩是为了给传动件做轴向定位，避免传动件运转时窜动碰擦端盖。在做设备整体布局时，这个模型可以直接导入装配环境，根据实际传动需求调整安装位置，不需要再对模型做结构修补，电机尾部的风罩外轮廓也做了精准还原，设计电机尾部的安全防护结构时，可以直接参考风罩的直径和轴向尺寸预留安全距离，避免防护结构和风罩产生运动干涉。

　　针对现场安装的常见问题，模型还原了底脚安装面的平面度特征，设计机架的电机安装板时，可以参考这个平面尺寸设计对应的加工面，避免安装面过小导致电机固定不稳、运转时产生异常振动。机身的外径尺寸也严格对应机座号的标准值，设计电机抱箍、安装支架等固定结构时，可以直接提取机身圆柱面的尺寸做配合设计，不需要反复调整配合直径。
