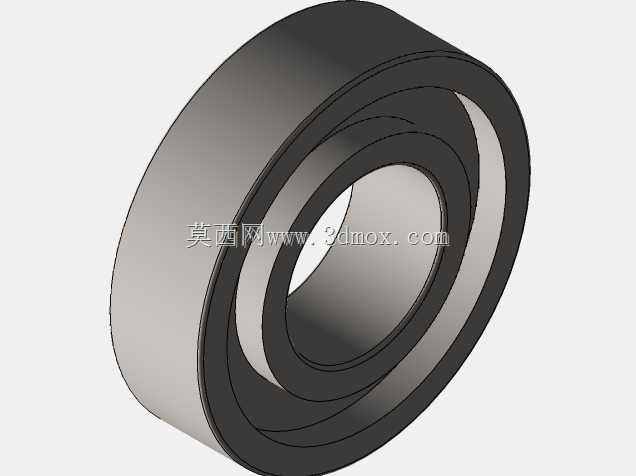

6002型深沟滚珠轴承结构设计

　　在各类轻载旋转传动机构中，深沟球轴承的应用覆盖了从民用小家电到小型工业传动单元的诸多场景，6002型号作为小尺寸深沟球轴承的常规规格，常被用于小型电机输出端、家电传动辊轴、办公设备走纸机构、小型水泵支撑端这类对径向空间占用要求严苛、载荷以径向为主、附带少量轴向载荷的传动位置。这类轴承的核心功能是为旋转轴提供低摩擦阻力的径向支撑，同时约束轴系的径向窜动，承受运转过程中轴件传递来的径向载荷，在轴系存在少量安装对中误差或者受热轴向伸长时，也能通过自身的沟道曲率设计适配一定的轴向位移，避免轴系出现卡滞。从结构设计逻辑来看，该型号轴承采用典型的深沟球轴承一体式结构，由内圈、外圈、滚动钢球、保持架四个核心部分组成，

　　内圈与轴采用过盈配合随轴同步旋转，外圈与安装基座的轴承孔采用过渡或者小间隙配合固定，滚动体均匀排布在内外圈的弧形滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损。保持架的作用是将相邻滚动体均匀分隔，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内正常循环，保证轴承运转的平稳性。该型号轴承的外形尺寸边界明确，内径为15mm，适配直径15mm的光轴安装，外径为32mm，对应安装基座的轴承孔加工尺寸需匹配32mm的公称尺寸，轴承整体厚度为9mm，安装时需要在轴肩与基座孔端预留对应的轴向定位空间，轴肩的高度不能超过内圈的挡边高度，基座孔的挡肩高度也不能超过外圈挡边高度，避免影响轴承的正常拆卸，

　　同时要保证安装位置的轴颈与轴承孔的同轴度公差控制在合理范围内，防止轴承出现偏载导致早期磨损。在实际选型应用中，这类小尺寸深沟球轴承适用于转速较高、载荷平稳的工况，安装前需要确认轴颈与轴承孔的表面粗糙度符合要求，避免表面凸起压伤轴承配合面，安装时优先采用压套压装内圈的方式，禁止直接敲击轴承外圈或者滚动体，防止滚道出现压痕影响运转精度。在三维建模过程中，需要严格还原内外圈的滚道曲率半径，滚道的曲率通常略大于滚动体的半径，保证滚动体与滚道之间存在合理的接触角，同时要还原保持架的兜孔结构，确保滚动体在兜孔内存在合理的活动间隙，模型的装配关系需要符合实际轴承的装配逻辑，内圈、外圈、滚动体、保持架之间不存在干涉，能够模拟实际的相对旋转运动，

　　方便设计人员在进行整体设备装配时直接调用，核对安装空间、配合尺寸，提前排查轴系设计中存在的干涉问题，减少实际加工装配阶段的出错概率。这类轴承作为标准化的通用传动零件，其尺寸参数已经形成统一的行业标准，在建模时严格遵循标准尺寸能够保证模型与实际采购的实物零件尺寸完全一致，避免出现设计完成后零件无法装配的问题，在进行小型传动设备的结构设计时，这类轴承的选型往往是轴系设计的核心环节之一，需要根据轴的直径、传动载荷、转速要求、安装空间来确认轴承型号，再反向推导轴肩尺寸、基座轴承孔尺寸、密封结构的布置位置，确保整个轴系的支撑结构稳定可靠，运转过程中振动小、噪音低，满足设备的长期使用需求。
