0.5HP卧式三相交流异步电机结构

　　在轻工输送、小型机床辅机、食品包装生产线这类对安装空间有明确限制的场景里，小功率卧式交流电机的选型适配一直是结构设计环节的核心要点，这款额定功率0.5HP、额定转速3000RPM的交流电机，刚好覆盖了多数中小型工业设备的动力输入需求。从实际应用场景来看，这类电机常被用作小型皮带输送机的驱动源、包装线辊筒的动力单元、五金加工设备的进给动力，也可配套小型风机、水泵作为动力核心，其2极电机的高转速特性，适合需要直接驱动、不额外增加大减速比结构的工况，能减少中间传动环节的功率损耗，提升整套设备的传动效率。

　　从功能特性上看，这款电机采用全封闭自扇冷结构，机壳表面的轴向散热筋是设计中的关键细节——沿着电机轴向均匀排布的凸起筋条，既可以增加机壳与空气的接触面积，提升自然对流与自带风叶的散热效率，也能在一定程度上提升机壳的结构刚性，减少电机运行过程中的共振形变。电机的输出轴采用标准圆柱轴伸设计，轴端配有键槽，可通过键连接直接装配联轴器、皮带轮或者齿轮，适配多种常见的传动连接方式，轴伸端的密封结构采用接触式油封，能阻挡车间内的粉尘、切削液飞溅进入轴承腔，延长轴承的使用寿命，适配多粉尘、少量喷淋的工业生产环境。

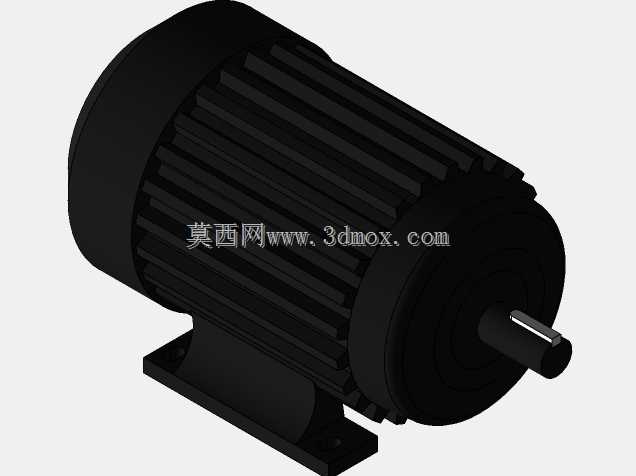

　　设计思路上，这款电机采用标准B3卧式安装结构，底部的一体式安装脚是建模时需要重点还原的部分：安装脚与机壳为一体化铸铁结构，两个安装脚的平面度公差控制在0.1mm以内，脚座上开有长圆形安装孔，方便安装时调整电机的轴向位置，适配不同中心高的传动部件对接需求，安装孔的间距、孔径都遵循通用小功率电机的安装尺寸规范，可直接替换同功率等级的标准卧式电机，不需要额外修改设备的安装机架，降低设备改造成本。建模过程中，机壳部分的散热筋做了等距阵列处理，筋条的拔模斜度控制在1.5°，既符合实际铸件的生产工艺要求，也避免了筋条根部应力集中的问题；端盖部分采用止口定位结构，止口与机壳的配合公差选H7/js6，保证端盖装配后与机壳的同轴度，进而支撑两端轴承保持转子的回转精度，减少转子转动时的径向跳动。

　　外形尺寸与安装边界方面，这款电机的中心高遵循小功率电机的通用尺寸规范，总长度控制在适配小型设备安装空间的范围内，输出轴的轴径、轴伸长度都符合对应功率等级的标准尺寸，接线盒设置在机壳的顶部位置，接线口采用标准螺纹接口，可适配常见的电缆防水接头，方便现场布线时的线缆引入，接线盒的防护等级满足IP54的要求，能防止一定方向的飞溅水与粉尘进入。转子部分的建模还原了鼠笼式转子的基本结构，两端的平衡环结构也做了简化还原，实际生产中转子会做动平衡校正，保证电机在3000RPM的额定转速下运行平稳，振动值控制在标准允许的范围内。两端的轴承选用深沟球轴承，既能承受径向载荷，也能承受少量的轴向载荷，适配皮带传动、直联传动等多种受力工况。在做设备配套设计时，需要注意预留电机尾部风罩的散热空间，不能将电机尾部紧贴设备壁板安装，要留出至少50mm的通风间隙，保证冷却风可以顺利通过散热筋带走电机运行产生的热量，避免电机因散热不良出现过热烧毁的问题；同时安装时要保证电机轴与被驱动部件的轴同轴度误差控制在0.05mm以内，避免因同轴度偏差过大导致轴承承受额外的径向力，缩短轴承与电机的使用寿命。
