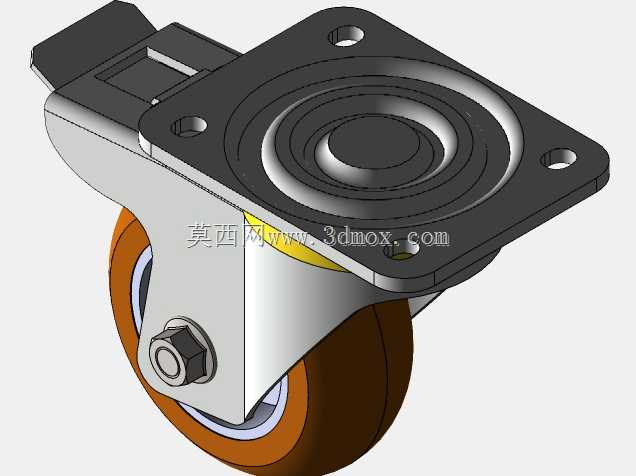

带刹车方形顶板万向4寸脚轮结构设计

　　这款4寸规格的万向带刹车脚轮，是工业移动支撑场景里应用极广的通用部件，日常在车间周转车、轻型设备机架、商用展示柜、自动化线边料架上都能见到它的身影，核心作用是为承载主体提供灵活的转向移动能力，同时可通过侧边的刹车结构锁止轮体转动与支架回转，实现设备或载具的位置固定，避免作业过程中出现滑移偏移。

　　从结构设计逻辑来看，这款脚轮采用方形顶板安装形式，顶板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与设备底部的安装面锁合，相比丝杆安装形式，方形顶板的接触面积更大，受力分布更均匀，能承受更高的垂直载荷，适配多数框架类设备的底部安装基准，安装孔位的间距符合通用脚轮的安装尺寸规范，替换通用性较强，不需要额外改孔就能适配多数同规格安装位的替换需求。顶板下方连接回转支承结构，采用双层滚珠滚道设计，回转时的摩擦阻力小，转向灵活，即使在满载状态下也能轻松推动转向，不会出现卡滞、偏摆的问题，滚道的密封结构可阻挡车间内的粉尘、碎屑进入回转间隙，长期使用也不会出现回转卡顿的情况，降低日常维护的频次。

　　支架部分采用加厚钢板冲压成型后做镀锌防锈处理，支架的弯折弧度经过受力校核，轮轴安装位的加强筋结构可分散轮体传递的冲击载荷，在经过车间地面的焊缝、小台阶或者轻微颠簸路面时，支架不会出现变形开裂的问题。轮体采用聚氨酯材质包胶设计，轮芯为硬质工程塑料结构，聚氨酯轮面的硬度适中，滚动时阻力小，不会划伤环氧地坪、瓷砖地面等常见的车间、商用场地地面，同时具备不错的耐磨性能，长期使用的轮面磨损量小，使用寿命相比普通橡胶轮更长，轮体内部采用双滚珠轴承结构，轮体与轮轴之间的转动顺滑，推动时不会出现异响，滚动阻力小，单人即可轻松推动满载的载具。

　　侧边的刹车结构为踏板式设计，踩下刹车踏板后，金属刹车块会同时抵紧轮面和回转支架的齿圈，同时锁止轮体的滚动和支架的水平回转，锁止后脚轮无法移动也无法转向，固定可靠性高，不会出现误碰解锁的情况，解锁时只需要向上抬起踏板即可恢复移动转向功能，操作便捷，不需要额外工具即可完成锁止与解锁操作，适合需要频繁移位、固定的作业场景。

　　从安装边界尺寸来看，4寸轮径对应的安装高度符合通用脚轮的高度系列，顶板的外形尺寸、安装孔距都遵循行业通用的尺寸规范，设计选型时不需要额外调整设备底部的安装空间，替换旧脚轮时可直接对位安装，轮体的回转半径经过校核，转向时轮体不会与设备底部的结构、安装螺栓发生干涉，支架的侧向间隙控制合理，满载移动时不会出现轮体左右晃荡的情况，运行平稳性有保障。在实际选型应用中，这类脚轮通常四个为一组使用，根据设备的总重量选择对应载荷等级的型号，安装时需要保证四个脚轮的安装面处于同一平面，避免出现单个脚轮悬空受力不均的情况，日常使用中定期清理缠绕在轮轴处的线缆、碎屑，检查回转结构和轮体轴承的润滑情况，即可保证长期稳定的使用效果。
