1.5HP卧式700转交流电机结构设计

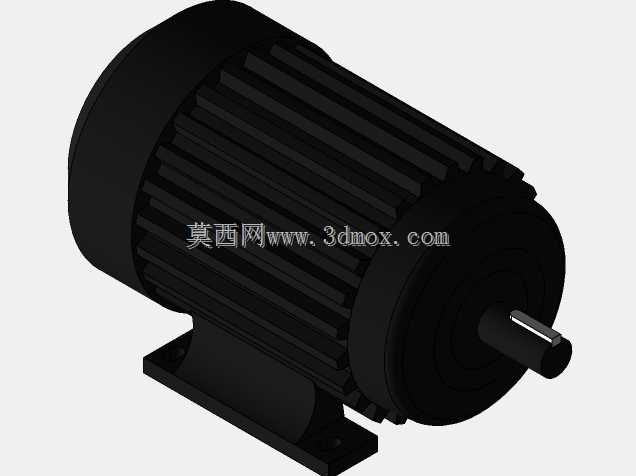

　　这款1.5HP额定功率的交流电机，额定输出转速700RPM，采用卧式底脚安装结构，是工业传动场景中应用极广的动力输出部件，常配套在输送线、小型物料搅拌设备、低速风机、通用机床辅机等对输出扭矩要求较高、转速需求偏低的设备上，相比同功率高转速电机，其输出轴端扭矩更大，可省去部分减速环节，直接驱动低转速负载，降低整套传动系统的结构复杂度。从结构设计来看，电机采用全封闭自扇冷外壳，壳体表面沿轴向布置平行散热筋，这种筋条布局顺着电机运行时的散热气流方向排布，能最大化带走定子绕组运行产生的热量，避免长时间满负载运行时绕组温升过高，同时全封闭结构可阻挡车间内的金属碎屑、粉尘、少量飞溅切削液进入电机内部，适配机加工车间、仓储物流、

　　食品加工等多场景的使用环境，无需额外加装复杂的外防护结构。安装端采用标准B3底脚安装形式，底脚面上预留四个对称布置的安装通孔，孔位间距符合通用低压交流电机的安装尺寸规范，可直接替换同机座号的同规格电机，不用对设备安装底座做二次改孔加工，降低设备维护替换的成本与工时。输出轴采用标准圆柱轴伸，轴端加工有标准键槽，可通过平键连接联轴器、皮带轮、链轮等传动件，轴伸的同轴度、端面跳动公差均按通用工业电机的精度要求设计，保证传动过程中无额外径向跳动，延长配套传动件的轴承、密封件使用寿命。建模过程中完整还原了电机的接线盒位置、吊环安装孔、前后端盖的止口配合结构、底脚的加强筋结构，所有配合面的尺寸公差、安装边界均按实际量产电机的参数还原，

　　可直接用于设备整体装配的干涉检查、安装空间校核，也可作为传动系统动力匹配仿真的参考模型。在设备选型阶段，这类低速大扭矩交流电机的适配性极强，比如在轻型皮带输送机上，可通过链轮直接驱动主动辊筒，省去一级减速机构，减少设备的故障点；在小型台式砂轮机、抛光机上，匹配700转的输出转速，可避免高转速带来的磨具碎裂风险，同时保证足够的磨削扭矩；在小型农用加工设备、小型物料混合设备上，这种卧式安装的电机可直接固定在设备机架底部，重心更低，设备运行时的振动更小。建模时对电机的外轮廓做了精准还原，包括壳体散热筋的高度、间距，端盖的螺栓分布位置，接线盒的朝向与尺寸，输出轴的伸出长度、直径，底脚的厚度、安装孔的沉头深度，

　　这些细节都直接决定了设备整体布局时的空间预留是否合理，比如接线盒的位置如果建模偏差，可能导致实际布线时线缆与周边结构件干涉，底脚安装孔的位置偏差会导致现场安装时无法对准螺栓孔。另外，电机的重心位置也按实际结构做了对应还原，在做设备整体的重心校核、机架强度校核时，可直接引用该模型的质量参数，不用再额外估算电机重量带来的载荷偏差。对于结构设计从业者来说，这类标准动力部件的精准三维模型，能大幅减少整机设计时的重复建模工作量，同时避免因自行建模的尺寸偏差导致后续生产装配出现干涉、安装不上的问题，模型的所有外部安装接口都和实物一致，可直接导入装配体完成布局，也可用于生成工程图时的参考，标注安装尺寸、维护预留空间等参数。
