带法兰底座六角定位流体喷嘴结构

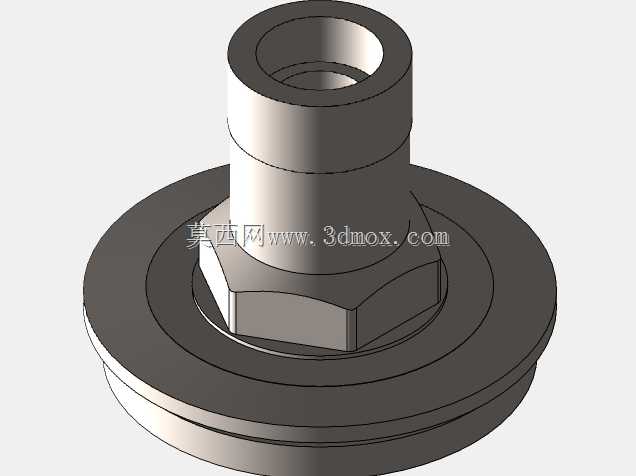

　　该喷嘴结构主要面向流体管路末端的定向喷射场景，常见于工业喷淋清洗、冷却介质喷射、药剂雾化喷洒、小型流体管路的精准导流作业中，可适配低压清水、冷却润滑液、低粘度化工药剂等多种介质的输送喷射需求。从结构设计来看，整体采用三段式组合构型，上部为等径中空圆柱段，内部开设同轴贯通流道，流道内壁做光滑过渡处理，可减少介质流动过程中的沿程阻力，避免介质在流道内部形成紊流或残留沉积，保证喷射流量的稳定性。中部设置一体化六角凸台结构，该结构完全匹配标准扳手的夹持尺寸，在现场安装作业时，可直接使用普通开口扳手或活动扳手完成拧紧操作，无需定制专用工装，能有效降低现场安装的操作难度，同时六角结构的六个受力面可均匀分散拧紧过程中的扭矩载荷，

　　避免局部应力集中导致的结构变形，保证安装后的密封面贴合度。下部为大直径法兰盘底座，法兰盘与中部六角凸台、上部圆柱段为一体化成型结构，法兰盘的下端面为平整密封面，安装时可配合密封垫片与对接管路的端面紧密贴合，相比传统螺纹直连的喷嘴结构，法兰底座的接触面积更大，可承受更高的管路压力，不易出现介质侧漏的问题，同时法兰盘的径向尺寸大于上部主体结构，可在安装时起到轴向定位的作用，避免喷嘴拧入深度过深或过浅影响喷射角度。从安装边界来看，上部圆柱段的外径尺寸适配常规管路的内螺纹对接尺寸，安装时仅需保证对接管路的端面平面度在合理公差范围内，即可完成密封装配，法兰盘的外径尺寸预留了足够的扳手操作空间，安装过程中不会与周边相邻的管路部件产生干涉。

　　设计过程中充分考虑了实际工况的使用需求，整体结构无多余的异形凸起，外表面均做圆弧过渡处理，不易积留灰尘或介质残留，日常维护时仅需使用普通抹布即可完成表面清洁，内部流道无变径死角，长期使用后也不易出现堵塞问题，可适配长时间连续作业的工业生产场景。在结构强度校核层面，各段衔接位置均做了圆角过渡处理，可有效降低介质压力波动带来的应力集中风险，即使管路内出现短时的压力冲击，也不会出现结构断裂或变形的问题。该喷嘴的喷射方向与主体轴线完全同轴，安装后可保证喷射流的中心线与安装面垂直，无需额外调整角度即可满足定向喷射的需求，适合在自动化喷淋设备、机床冷却系统、小型农业喷洒装置等对喷射位置精度有一定要求的场景中使用。相比市面上常见的分体式喷嘴结构，该一体化结构减少了零件数量，装配环节无需额外拼接多个部件，可降低装配过程中的累计误差，同时整体刚性更好，在受到外部轻微碰撞时不易出现部件错位的问题，使用寿命更长。
