侧带凸台接口的中空回转连接座结构

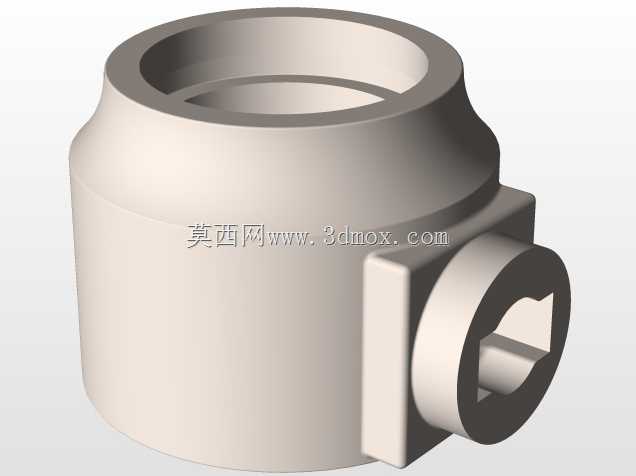

　　该构件属于流体管路系统中的回转连接类核心承载件，主要应用在需要相对转动同时保障介质通路连通的设备工位，常见于气动工具转轴、液压管路旋转接头、小型流体设备的进出液连接端，能够在两个存在相对周向转动的组件之间，建立稳定的介质输送通道，避免管路随部件转动出现缠绕、弯折、密封失效等问题。从结构功能来看，主体采用大直径中空腔体设计，内腔为变径阶梯结构，上部开口做了加厚的环形唇边设计，一方面用于匹配密封件的安装限位，唇边的端面平整度直接决定对接后的密封压紧效果，加厚结构也能承受管路对接时的轴向压紧力，避免长期受压出现端口变形；腔体中段为等径直筒段，是介质流通的主要通道，内壁做了光滑过渡处理，减少介质流动时的阻力，

　　也避免杂质在台阶处积存造成管路堵塞。侧部伸出的凸台结构为侧向介质通路接口，凸台根部做了大圆角过渡处理，分散主体与侧接口连接处的应力，避免介质压力波动、安装受力时出现应力开裂；侧接口内部同样设置了异形卡槽结构，用于卡装密封芯或者快插接头的定位销，安装时不需要额外做周向定位，只要将接头对准卡槽推入即可完成锁止，能够大幅提升现场装配的效率，卡槽的尺寸公差控制在IT7级，保障接头装入后不会出现周向窜动，避免密封面错位产生泄漏。从安装边界来看，主体的外圆柱面为主要的安装定位面，装配时可直接装入对应设备的安装座孔内，外圆的圆柱度公差控制在0.02mm以内，保障装入后与安装座的同轴度，避免转动时出现卡滞；

　　侧凸台的端面到主体轴线的距离为固定安装尺寸，设计时预留了足够的扳手操作空间，方便现场安装时拧紧对接接头，不会和周边的设备构件产生干涉。设计过程中优先考虑了介质流通的顺畅性，所有内腔的转角处都做了圆角过渡，没有直角死角，既减少流体阻力，也方便加工时的排屑，降低内腔加工的难度；主体壁厚经过强度校核，在承受1.6MPa额定介质压力的情况下，壁厚安全系数达到3倍以上，同时兼顾了构件的整体重量，不会因为壁厚过大造成不必要的材料浪费。侧接口的异形卡槽设计经过多轮迭代，最初的方案采用普通圆形通孔配合螺纹连接，装配时需要转动接头拧紧，在空间狭小的工位操作十分不便，改为卡槽式快接结构后，不需要转动接头即可完成装配，适配更多紧凑安装空间的使用需求；

　　上部唇边的厚度也经过优化，最初设计厚度较薄，在做耐压测试时出现唇边外翻变形的问题，后续将唇边厚度增加2mm，同时在唇边与主体外壁的连接处做了斜角加强，既解决了变形问题，也没有过多增加构件的整体高度。该构件的材质适配范围较广，根据输送介质的不同，可以选择不锈钢、铜合金或者工程塑料加工，不锈钢材质适配水、液压油、弱腐蚀性介质的输送场景，铜合金材质多用于气动回路的连接，工程塑料材质则可用于低压、常温的民用流体设备中，不同材质的加工工艺都可以直接沿用该三维结构的尺寸参数，不需要做额外的结构调整，只需要根据材质的强度特性微调壁厚即可。在实际设备运行过程中，该构件的主体部分随设备的转动端同步旋转，侧接口则可以对接固定管路，或者根据需求对接另一路转动管路，中空的主腔体和侧接口内部的通路连通，介质可以从上部开口进入，从侧接口流出，或者反向流通，通路内部没有多余的阻流结构，介质流动时的压力损失控制在5%以内，满足大部分中小流量流体回路的使用要求。
