简易建筑高度快速测量装置结构设计

　　在户外建筑勘测、校园科普实践、小型工程现场核验场景中，常遇到需要快速获取建筑竖向高度的需求，这类场景往往不需要专业测绘级的毫米级精度，反而对测量工具的便携性、易操作性、低成本属性有更高要求——专业全站仪、激光测距仪不仅采购成本高，还需要操作人员具备一定的测绘专业知识，日常携带也多有不便，针对这类轻量测量需求设计的简易高度测量装置，刚好填补了专业测绘设备与徒手估算之间的使用空白。

　　从结构设计逻辑来看，这套装置没有采用复杂的光学或电子传感组件，完全依靠几何相似原理实现高度测算，整体采用分体卡扣式结构，主体分为基准定位块、瞄准卡槽、读数基准边三个核心功能区域，所有结构件都做了无锐角倒角处理，避免日常使用过程中划伤操作人员。装置的基准定位块做了加厚处理，使用时可以直接贴合在水平地面或者手持保持水平基准，不需要额外搭配三脚架等支撑配件，单人即可完成全部测量操作，瞄准卡槽预留了标准的视线通槽，操作人员只需要通过通槽瞄准被测建筑的顶部顶点，配合提前标定的水平距离参数，就可以通过几何比例快速换算出建筑的实际高度，整个测算过程不需要复杂的公式计算，装置本体上直接蚀刻了常用距离对应的高度刻度线，操作人员读取对应刻度就能直接得到结果，大幅降低了使用门槛。

　　考虑到不同使用场景的适配性，装置的外形尺寸控制在手掌可握持的范围内，整体长宽高尺寸控制在120mm60mm25mm以内，完全可以放入工作服口袋或者工具包中携带，不会增加额外的负重负担。安装边界方面，这套装置不需要固定安装在特定基座上，手持使用时只需要保证基准边与水平面保持平行即可，如果需要更高的测量稳定性，也可以通过装置背部预留的通用卡扣位，直接固定在常见的伸缩杆、水平尺等常规工具上，不需要额外加工定制连接配件。结构壁厚做了均匀化处理，所有壁厚控制在2.5mm-3mm之间，既保证了日常使用的结构强度，不会因为轻微磕碰就出现结构变形，也避免了不必要的材料浪费，同时所有连接位置都做了加强筋处理，瞄准卡槽的位置精度控制在0.1mm以内，避免因为结构形变导致瞄准视线偏移，影响最终的测量结果准确性。

　　在实际使用过程中，这套装置可以覆盖100米以内的建筑高度测量需求，对于校园教学楼、低层民用建筑、小型工业厂房的高度快速核验完全够用，除了建筑高度测量之外，也可以用来测量树木高度、电线杆高度、户外广告牌高度等常见的竖向构筑物尺寸，在没有专业测量设备的应急场景下，也能快速给出具备参考价值的测量数据。设计过程中特意简化了整体的零件数量，整套装置只需要两个结构件拼接即可完成装配，不需要额外的螺丝、销轴等紧固件，拼接位置采用过盈卡扣配合，装配完成后不会出现松脱晃动的问题，日常维护也不需要特殊的工具，即使出现结构损坏，也可以快速更换单个零件，不需要整体报废。针对户外使用的场景，装置的所有刻度标识都做了凹陷蚀刻处理，不会因为长期摩擦导致刻度磨损模糊，表面没有做多余的喷涂处理，避免户外日晒雨淋之后涂层脱落影响使用，整体结构没有易损的活动部件，长期存放也不需要特殊的养护，随时拿出来就可以投入使用。

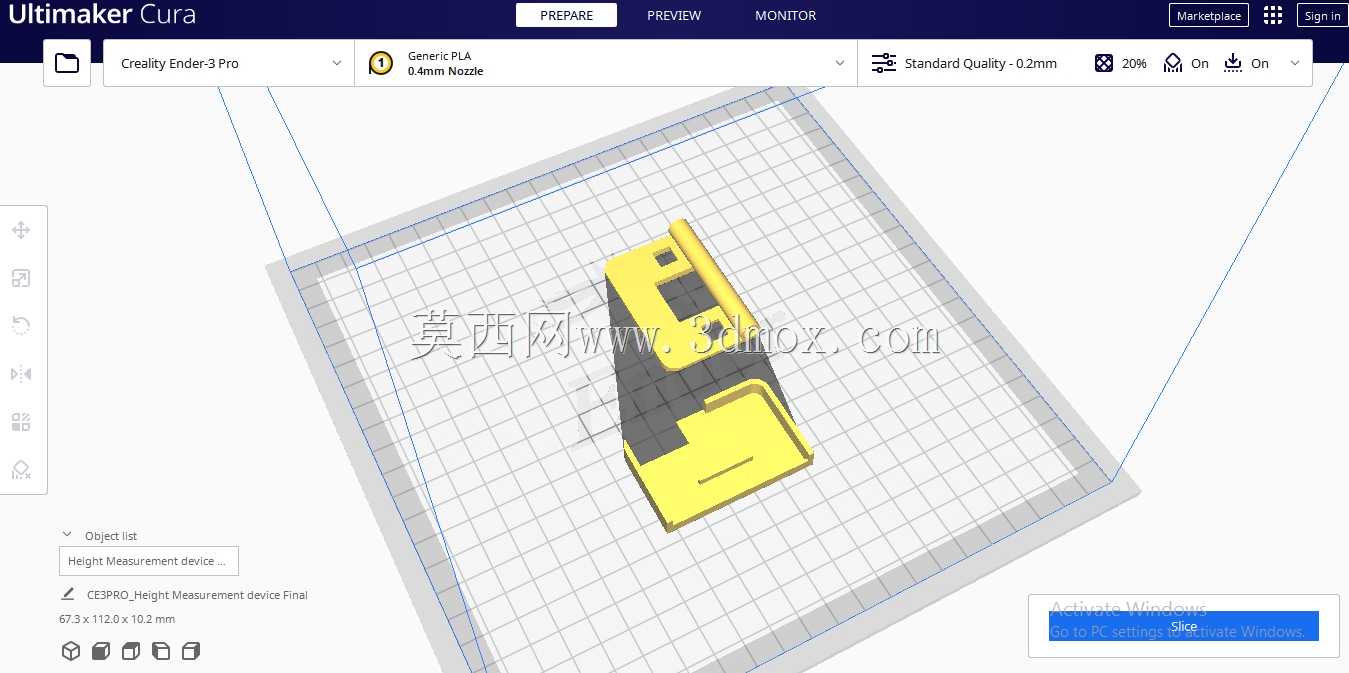

　　从结构建模的角度来看，这套装置的所有曲面都做了可制造性优化，不管是采用3D打印快速制作单件原型，还是采用注塑工艺批量生产，都不需要额外的结构调整，拔模角度统一控制在1.5度，没有倒扣结构，注塑生产时可以采用简单的两板模结构，大幅降低量产的模具成本。手持握持的位置做了贴合手指弧度的凹陷处理，长时间握持也不会出现硌手的问题，瞄准卡槽的宽度做了优化，既保证了视线的通透度，也能起到辅助瞄准的定位作用，操作人员不需要经过专门的培训，只需要简单了解几何相似的测算原理，就能快速上手使用，非常适合科普教学、户外勘测、日常巡检等场景下的快速测量需求。
