四爪自定心车床卡盘结构设计

　　在普通卧式车床、数控车床的回转类零件加工作业中，卡盘是直接决定装夹精度与加工可靠性的核心执行部件，这款四爪结构的卡盘，区别于常见的三爪自定心卡盘，在异形件、非圆截面工件、偏心件的装夹场景中具备不可替代的适配性。从实际加工场景来看，不管是小批量维修车间的杂件加工，还是工装夹具生产环节的偏心轴、方形毛坯、不规则轮廓锻件的车削作业，四爪卡盘都能通过单爪独立调整的特性，实现工件的精准找正，弥补三爪卡盘仅能适配规则圆形截面毛坯的局限。

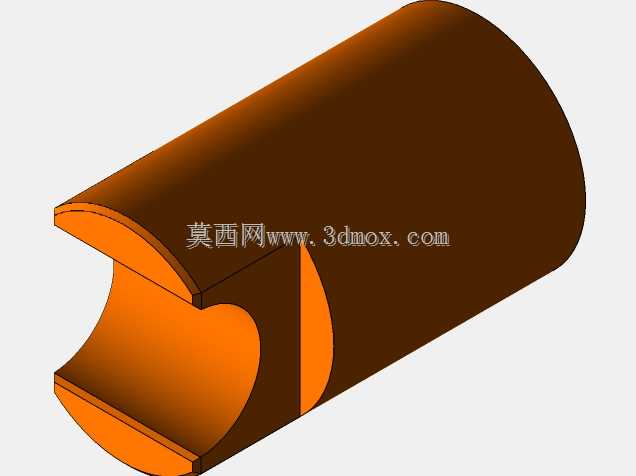

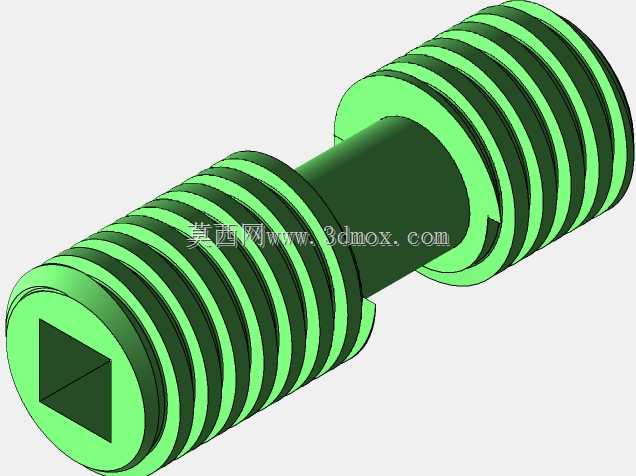

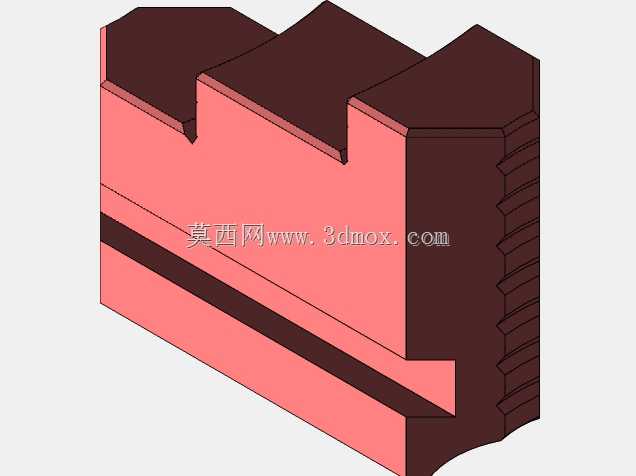

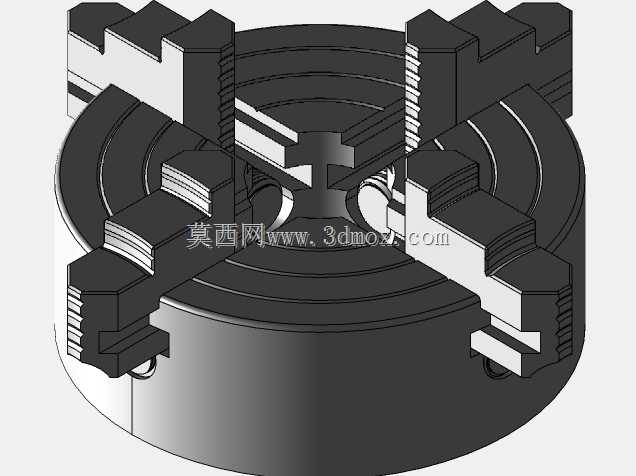

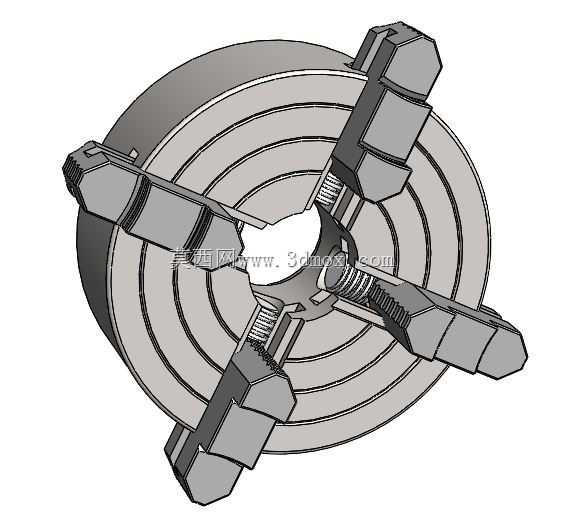

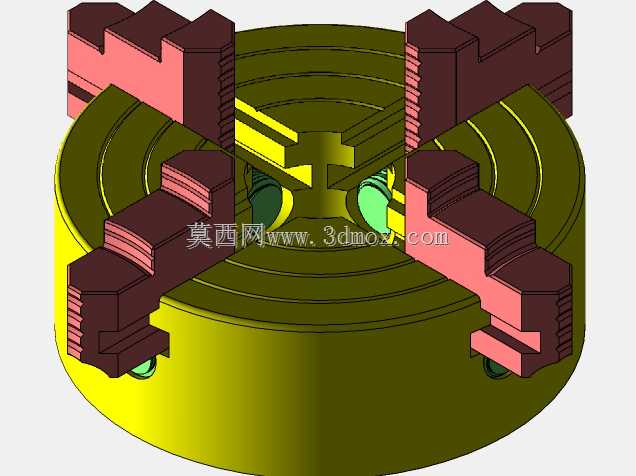

　　从功能特性上看，这款卡盘的四个卡爪沿盘体周向90度均匀分布，每个卡爪都配置独立的丝杠传动副，转动对应卡爪的调整丝杆时，卡爪可沿盘体的径向导轨做独立的直线进给，既可以实现四个卡爪同步定心装夹规则圆形工件，也能单独调整单个卡爪的伸出量，完成偏心工件、方形工件、不对称轮廓工件的装夹找正，找正过程中可配合百分表打表调整，将工件的回转跳动控制在工艺要求的公差范围内。卡爪的夹持面设计有阶梯型齿纹，能够在夹紧时增大与工件毛坯表面的摩擦力，避免大切削量车削时工件出现打滑移位，卡爪本身采用可拆卸结构，可根据装夹工件的直径范围更换正爪或反爪，正爪适配小直径工件的内撑、外夹装夹，反爪则可适配大直径盘类、环类工件的外圆夹持，覆盖更宽的工件尺寸装夹范围。

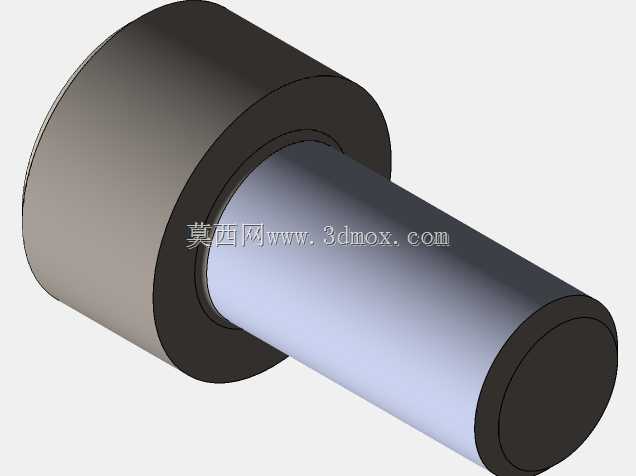

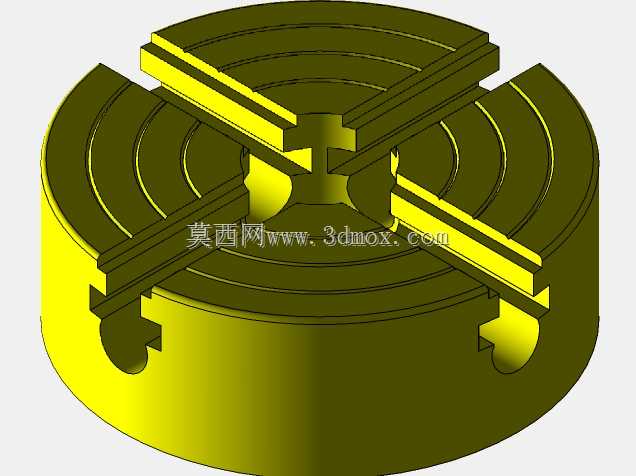

　　从设计思路层面拆解，盘体作为整个卡盘的承载基体，采用盘式同心圆结构设计，背部设置与车床主轴端匹配的连接止口与螺栓安装孔，安装时可通过止口实现与主轴的同轴度定位，再通过周向均匀布置的锁紧螺栓将卡盘整体固定在主轴法兰端，保证卡盘回转时的整体动平衡性能，避免高速回转时出现振颤影响加工表面质量。盘体上的径向导轨槽采用矩形截面导向结构，与卡爪底部的导向凸台采用小间隙配合，既保证卡爪径向移动的顺畅性，又能限制卡爪的周向窜动与侧向摆动，保证夹紧时的刚度。每个卡爪的传动丝杠采用梯形螺纹传动，具备良好的自锁性能，当卡爪夹紧工件后，即使车削过程中承受较大的切削冲击力，梯形螺纹的自锁特性也能避免卡爪自行松动退夹，保障加工作业的安全性。盘体端面的同心圆刻线可作为卡爪调整时的参考刻度，在快速装夹规则工件时，可通过刻线快速将四个卡爪调整到大致相同的伸出位置，减少找正的辅助时间。

　　从安装边界与尺寸适配角度来说，这款卡盘的背部连接尺寸适配常规卧式车床的主轴端规格，安装时需保证止口与主轴法兰的配合公差符合IT7级精度要求，连接螺栓需采用性能等级8.8级以上的高强度螺栓，按对角顺序分次拧紧，避免安装时卡盘出现偏斜导致的同轴度误差。卡爪的最大行程范围可覆盖从几十毫米的小直径轴类工件到数百毫米的大直径盘类工件的装夹需求，装夹偏心工件时，需注意工件的偏心量不能超过卡爪的单爪调整行程，同时要根据偏心重量配置对应的平衡块，避免高速回转时因偏心质量产生过大的离心力，造成主轴轴承磨损加剧、加工振纹等问题。日常使用过程中，需定期对盘体的导轨槽、卡爪的传动丝杠加注润滑脂，清除导轨槽内积存的切屑与切削液残留，避免卡爪移动时出现卡滞、磨损加快的问题，长期使用后若卡爪夹持面出现磨损、台阶，可通过自镗卡爪的方式修正卡爪的夹持精度，保证装夹同轴度满足加工要求。在实际加工场景中，这款四爪卡盘不仅可用于车床的工件装夹，也可适配分度头、回转工作台等机床附件，完成铣削、钻削工序中异形工件的夹持固定，是机械加工车间通用性极强的工装夹具部件。
