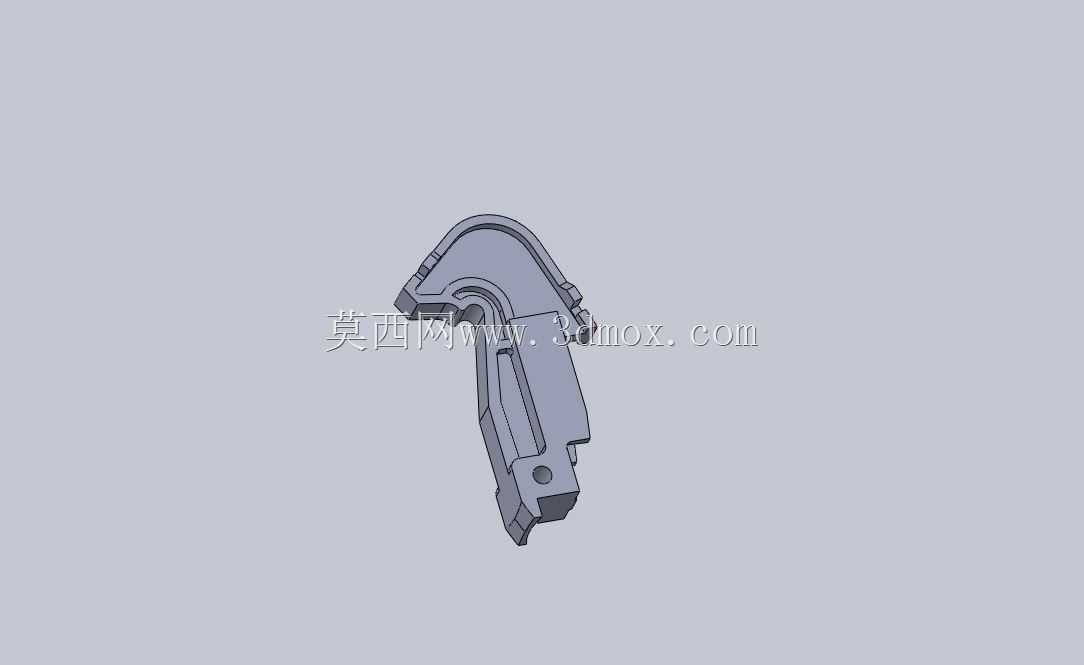

通讯设备卡扣式锁紧结构件三维设计

　　这款锁紧结构件主要面向小型通讯终端设备的壳体锁固需求设计，常见应用在手持通讯设备、便携检测终端、户外通讯模块的开合部位，替代传统螺丝紧固方案，实现无工具快速开合，同时满足户外使用场景下的防松、防脱要求。从结构功能来看，该零件集成了弹性卡扣、定位支点、安装固定位三个核心功能区，其中弹性臂部分采用变截面设计，靠近转轴支点位置厚度更大，向卡扣端逐渐收薄，既保证按压解锁时的形变行程足够，又避免长期反复开合后出现塑性形变失效，卡扣咬合面设计有15度的导向斜角与3度的止退倒扣，合盖时可顺着斜角自动滑入锁定位，倒扣结构能在设备受到振动、跌落冲击时防止锁扣自行脱开，解锁时仅需按压外露的按压端，带动弹性臂形变抬起倒扣即可完成开盖操作，

　　单手即可完成全部动作，适配户外作业时单手操作设备的使用场景。设计过程中优先考虑了安装边界的适配性，零件整体采用弯折式异形轮廓，完全贴合通讯设备壳体内部的预留安装空间，没有突出的冗余结构，安装端设计有两个同轴的定位孔，可通过销钉与设备壳体的安装柱铰接，铰接位预留了0.1mm的配合间隙，保证转动时无卡滞，同时不会出现过大的旷量导致锁合对位不准。零件的外形轮廓完全避让了设备内部的电路板、天线、电池等元器件的安装空间，锁合状态下零件的外表面与设备壳体外表面齐平，没有凸起结构，避免设备放置、携带时剐蹭外物导致锁扣意外开启。从受力角度分析，该锁件的受力路径经过多轮优化，锁合状态下外部的拉扯力会通过倒扣传递到弹性臂根部的加强筋位置，

　　再通过铰接销传递到设备壳体的安装柱上，弹性臂本身仅承受弹性形变的应力，不会承受过大的剪切力，大幅提升了锁件的使用寿命，经过模拟验证，在常规使用频率下可实现超过五千次开合无失效。针对通讯设备的使用环境，该零件的结构设计还考虑了温度形变的适配，预留的配合间隙可覆盖-20℃到60℃的工作温度范围下的材料形变，不会因为低温导致材料变脆断裂，也不会因为高温导致材料变软锁合力下降。零件表面没有尖锐棱角，所有转角位置都做了R0.3以上的圆角处理，一方面避免安装时划伤操作人员或者设备内部的线材，另一方面减少应力集中，提升零件的结构强度。在安装流程上，该锁件不需要复杂的装配工序，仅需将铰接孔对准壳体上的安装柱，插入铰接销即可完成装配，

　　装配效率远高于传统的螺丝锁固方案，也不需要额外的紧固件，降低了整机的物料成本与装配成本。锁合状态下，锁件与壳体上的对应卡扣位的咬合深度设计为1.2mm，既保证足够的锁合力，又不会因为咬合过深导致解锁需要的按压力过大，按压力控制在15N到20N之间，符合人体工学的按压力度范围，不会出现按不动或者轻轻一碰就开的问题。针对不同的设备壳体材质，该锁件的结构还预留了微调空间，可通过调整弹性臂的厚度来适配不同的锁合力需求，比如针对需要更高防松要求的工业级通讯设备，可适当增加弹性臂厚度提升锁合力，针对消费级便携设备可适当减薄弹性臂降低解锁按压力度，整体结构的通用性较强，可适配多种尺寸相近的小型电子设备的锁固需求。
