加长螺栓式配置总成锁扣结构设计

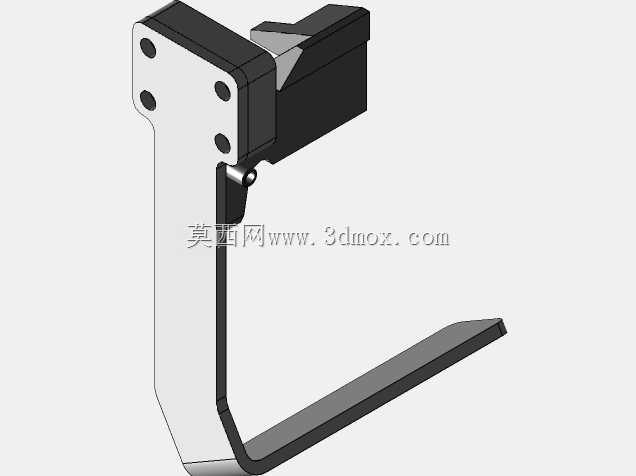

　　在通讯设备、工业机柜、模块化集成装置的装配场景中，锁扣作为实现部件快速开合、定位锁止的核心连接件，其结构可靠性直接影响整套设备的运维效率与装配稳定性。这款加长螺栓锁扣的设计，针对常规锁扣锁止行程不足、安装后贴合度差、大跨度连接场景下锁止力分布不均的痛点做了定向优化，区别于传统短行程卡扣类锁件，它采用L型加长悬臂搭配侧置锁止块的结构形式，能够适配安装面存在高度差、需要跨距锁止的装配场景。

　　从实际应用场景来看，这类锁扣多用于通讯类集成模组的侧盖锁止、工业电控箱的外置检修门固定、模块化生产治具的快换组件定位，尤其是在需要频繁开合检修、同时要求锁止后无松动窜动的工位上，加长的悬臂结构可以绕过设备表面的凸起走线槽、加强筋等结构，不需要额外在被连接件上做避让沉台，大幅降低了配套结构件的加工复杂度。锁扣的安装端采用四孔位平面固定设计，四个安装孔呈对称分布在安装基板上，既可以通过螺栓穿过孔位完成刚性固定，也能适配拉铆螺母的快速安装方式，安装基板的平面度公差控制在0.1mm以内，保证锁止状态下安装面与被固定件完全贴合，不会出现局部应力集中导致的悬臂变形。

　　设计过程中，首先对锁止行程做了冗余设计，锁舌的伸缩行程比常规同规格锁扣多出12mm，配合加长悬臂的弹性形变余量，能够抵消被连接件在长期使用中出现的尺寸公差累积、密封胶条老化压缩带来的间隙变化，避免出现锁止后虚位、开合卡滞的问题。锁止触发端采用斜面导向结构，在扣合过程中不需要额外对准锁舌位置，依靠斜面的导向作用就能自动滑入锁止位，操作时的按压力度控制在15N到20N之间，既不会因为力度过小导致意外松脱，也不会因为锁止力过大造成单手操作困难。

　　从安装边界来看，锁扣整体的安装基板尺寸控制在40mm*60mm范围内，四个安装孔的孔距遵循通用五金件的安装规范，横向孔距25mm、纵向孔距45mm，能够直接替换同安装孔位的老式锁扣，不需要对原有设备的安装孔位做二次加工。加长悬臂的长度根据锁止跨距需求做了延伸设计，悬臂的厚度从根部到端部做了渐变处理，根部厚度3mm保证结构强度，端部厚度2mm保留适当的弹性形变能力，在锁止状态下悬臂的预紧力能够持续作用在被连接件上，即使设备在运输过程中存在持续振动，也不会出现锁扣自行松脱的情况。

　　结构细节上，锁舌与锁体的配合间隙控制在0.05mm以内，避免长期使用后出现锁舌晃动的问题，锁舌的接触面做了圆角钝化处理，不会在开合过程中刮伤被连接件的表面涂层。锁体的侧置定位块能够在锁止状态下嵌入被连接件的定位槽内，除了提供锁止方向的约束力之外，还能限制被连接件在横向、纵向的窜动，实现三个方向的定位约束，不需要额外加装定位销就能满足高精度装配的定位需求。针对户外使用场景，整个锁扣的结构没有设计容易积灰积水的凹槽死角，雨水和灰尘能够顺着悬臂的斜面自然滑落，减少杂物堆积导致的锁止卡滞问题，适配不同工况下的使用需求。
