旅行拖车出口窗替换锁扣结构设计

　　这款锁扣的应用场景聚焦于Rockwood Mini-Lite系列拖挂式旅行拖车的侧部出口逃生窗，这类拖车常年在户外高速行驶、驻留野外环境，车窗锁扣既要承受行驶过程中的持续振动、温差形变带来的应力，还要在紧急状态下保证乘员能快速解锁推开窗口逃生，同时日常使用时要能可靠锁闭，避免行车途中窗扇意外弹开造成安全隐患。不少使用年限较长的该款拖车，原配的塑料锁扣会因为长期紫外线照射老化、低温脆化，或是停靠时的意外碰撞出现断裂失效，直接导致车窗无法可靠锁闭，高速行驶时风噪灌入车内，雨天还可能出现渗水问题，严重时甚至会在颠簸路段出现窗扇脱落的风险，这款替换锁扣就是针对这类失效场景做的适配设计。

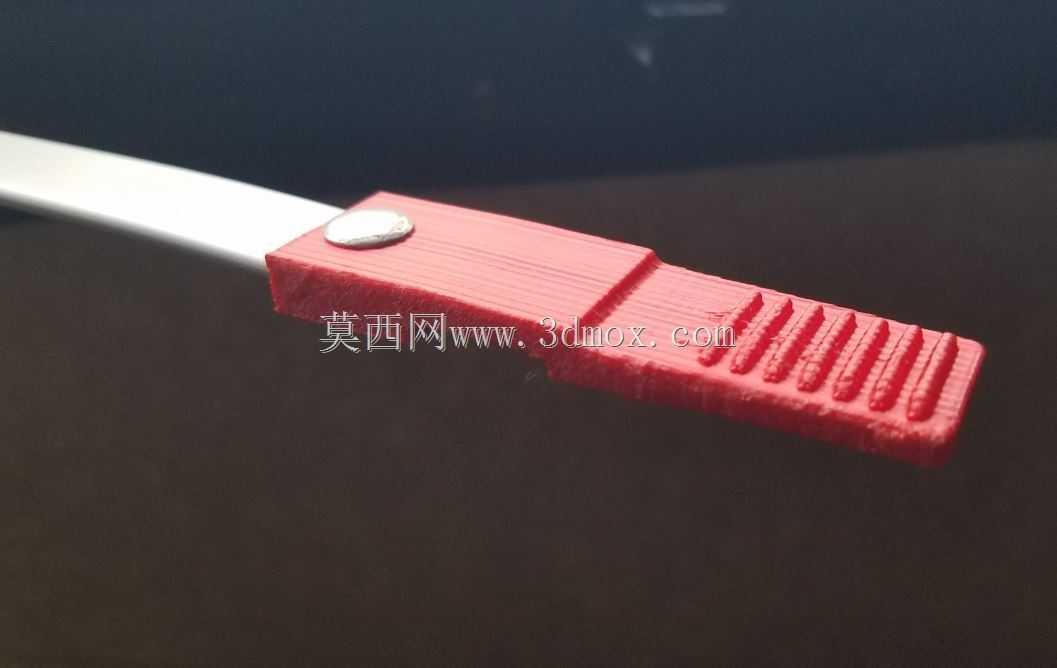

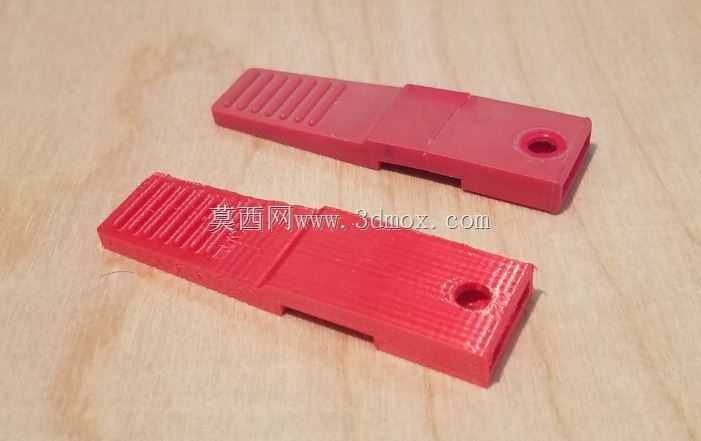

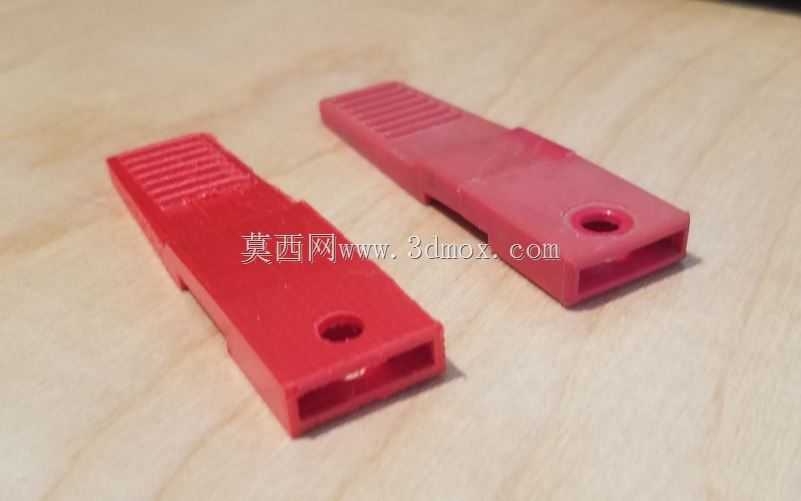

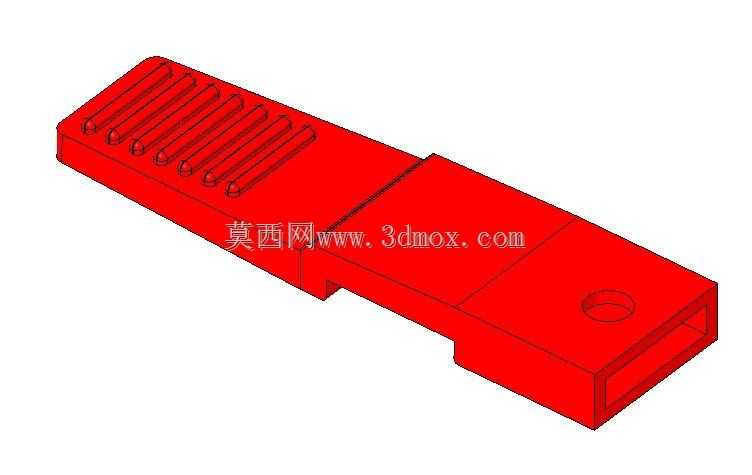

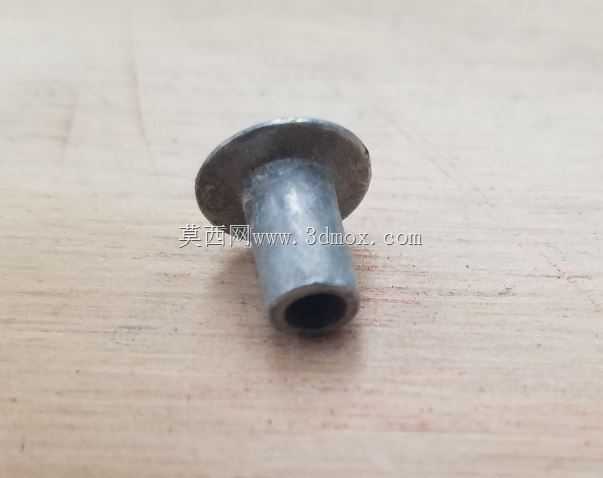

　　从功能特性来看，锁扣采用一体式悬臂卡扣结构，整体为长条形按压式设计，手持端表面做了等距排布的防滑凸棱，哪怕是冬季戴厚手套操作，或是紧急情况下手部发力不稳，也能靠凸棱提供足够的摩擦力，顺利按下锁扣完成解锁。锁扣靠近安装端的位置预留了标准铆钉安装孔，安装时不需要对原有窗框做任何扩孔、切削改造，只需要用0.201英寸的钻头把残留在窗框上的旧铆钉钻除，清理干净安装面的毛刺和残留塑料碎屑，就可以直接把新锁扣对准原有安装位，用匹配规格的空心铆钉完成铆接固定。这里要特别注意铆钉的选型参数，铆钉的头部直径需要控制在3/16英寸范围，沉头直径匹配3/8英寸的安装沉孔，材料厚度适配0.253-0.272英寸的窗框叠层厚度，铆接完成后必须确认铆钉的头部和翻边滚花端完全穿过窗框的开口，不能出现卡滞，否则会导致锁扣转动受阻，无法正常完成锁止和解锁动作。

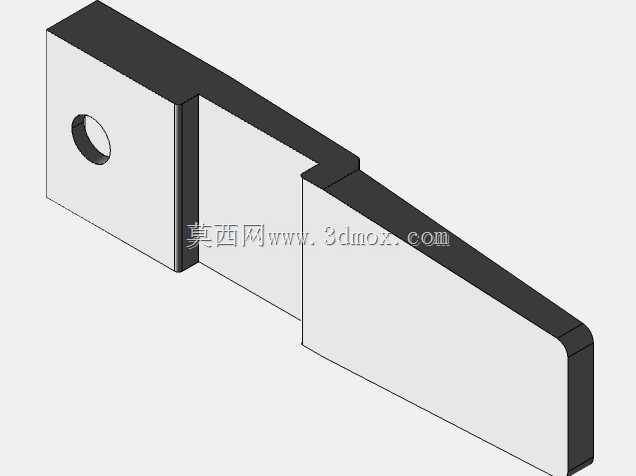

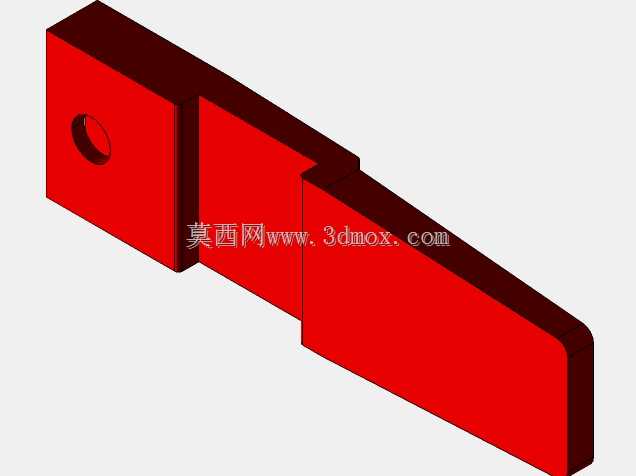

　　设计思路上完全遵循原配零件的安装边界做等代设计，整体采用公制单位建模，使用者可以根据自己车辆的实际窗框磨损情况、安装间隙做等比例缩放调整，不需要重新测绘原有零件的尺寸。建模时特意保留了锁扣和窗扇卡扣配合位置的让位缺口，锁止状态下卡扣能完全勾住窗扇上的锁止凸台，哪怕车辆行驶在颠簸非铺装路面，持续的振动也不会让锁扣自行松脱；解锁时只需要向下按压锁扣的手持端，利用杠杆原理让卡扣端抬起，脱离窗扇的锁止凸台，就可以向外推开窗口，整个解锁行程控制在15度转动范围内，操作力度控制在15-20N，不需要使用过大的力气，老人和小孩也能顺利操作。

　　安装边界方面，锁扣整体厚度和原配零件保持一致，安装后和窗框表面的间隙控制在1mm以内，不会出现突出窗框过多导致刮蹭窗帘、或是磕碰乘员的问题；锁扣转动过程中最大外轮廓不会超出窗框的侧边边界，开关窗时不会和窗扇的密封胶条产生干涉，避免长期摩擦导致胶条破损出现漏水漏风的问题。锁扣的工作温度范围覆盖-40℃到60℃，适配国内从东北严寒地区到南方炎热地区的使用环境，材料选用耐候性改性塑料的话，可以有效抵抗紫外线老化，延长零件的使用寿命，减少后续更换的频率。实际替换时建议把整组锁闩组件从窗框上整体拆下再进行铆钉拆装，这样操作空间更大，能更好地控制铆接的力度，避免在车身上直接操作时钻头打滑刮花窗框的装饰面，铆接完成后可以反复转动锁扣十几次，确认转动顺畅无卡滞，再把组件装回窗框，测试锁止和解锁的手感，确认锁止后窗扇没有松动间隙，解锁时能顺利弹开，就算完成了整个替换流程。
